П1.4 Приборы, оборудование, экипировка.

Лодка, гидрометрическая вертушка, прибор GPS для определения географических координат места замеров, теодолит, нивелир, рейки, мензула, батометр бутылка, эхолот, гидрометрический груз. Водомерные рейки, вешки, микровертушка, компас, поплавки, рулетки, веревки, термометр, лопата, транспортир, секундомер, лот с приспособлением для отбора образцов донного грунта, полевой рН-метр, утяжеленные поплавки, индикаторная бумага, фильтровальная бумага, прозрачный тонкостенный стакан, прибор для определения взвешенных веществ, топорики, яркие флажки, бланки и таблицы для записей, полевые дневники, спасательные жилеты, аптечка, средства от комаров и от солнца, сменная обувь и одежда, полотенце.

П1.5 Мензульная съёмка.

В тех случаях, когда участок геодезической съемки небольшой (ширина Иртыша в г. Омске около 300 м, а длина плеса 400-500 м), порядка 10-15 га, причем требуемая точность плана невелика (допустимой является ошибка на плане плеса порядка 1-2 м, то есть 1/300=0,3%, самым наглядным и быстрым способом съемки является мензульный.

Мензула- это доска размером 60х60 см, установленный на треноге. К мензульной доске крепят планет с листом ватмана. На бумагу наносят закрепленные точки местности (пикеты, базис, ситуацию – например, урез воды на берегу, где стоит мензула), то есть получают модель местности в масштабе 1:1000 (в 1 см – 1000 см =10м) или 1:2000 (в1 см – 20м).

На плане (планшете) намечают точку стояния мензулы и в мензульную доску вбивают тонкую стальную иглу. К этой игле в процессе визирования объектов непрерывно прижимают линейку кипрегеля.

Треногу с мензулой устанавливают на местности точно над точкой, намеченной на плане. Для этого пользуются вилкой с отвесом. Точность результатов зависит от толщены игры, заточки твердого карандаша, точности установки иглы над точкой местности (базиса) и от того, насколько точно ориентирован планшет на местности.

Идея мензульной съемки – подобие треугольников – одного на местности, другого – на планшете. Но для этого линии планшета должны быть всегда параллельны линиям местности. Если мензула закреплена на треноге с люфтом, качается или сдвинута при неосторожном нажатии на доску или на треногу, параллельность линий модели линиям местности нарушается, новые, дополнительные точки на планшете будут нанесены неверно, с ошибками в несколько десятков метров. Нужно часто проверять ориентировку мензулы и ни в коем случае не сбивать ее установку. Сильный порыв ветра может повалить всю установку или сбросить на землю кипрегель – дорогой и точный прибор. Поэтому кипрегель всегда удерживают одной рукой снимают с мензулы во время пауз в работе.

Кипрегель- это визир (оптическая труба) с линейкой, которая всегда при любом наклоне трубы остается параллельной линейке. Прижимая линейку к игле (точнее было бы прижимать линейку к центру иглы, а не к точке на ее окружности – 0,5 мм на планшете = 0,5 м на местности при М 1:1000), наводят визирную ось (в трубе – крест нитей) на объект, например, движущийся катер и поворачивают линейку вокруг центра (иглы) следя за катером. В тот момент, когда на катере делают отмашку флагом, на планшете делают засечку остро (0,1 мм) заточенным карандашом на створе, в котором движется катер. Засечку подписывают буквой, обозначающей цвет флага (номер промерной вертикали) или сразу проставляют значение глубины, переданной на радио.

Для фиксации точки акватории на бумаге одним кипрегелем нужно иметь два луча – роль первого играет створная линия, роль которого – визирный луч, точнее его проекция на горизонтальную плоскость. Если мензула не горизонтальна, возникнут искажения. Значит, точность съемки зависит еще от горизонтальности мензульного столика. Катер или лодка должна в моменты засечек находится на заранее определенном конкретном створе.

Если у вас имеются две мензулы (теодолита), находящиеся друг от друга на значительном расстоянии (50-100м), то лодка может двигаться или останавливаться в произвольных точках акватории, а не на створной лилии. Например, гребная лодка дрейфует в потоке (движется галсами или по продольным линиям при больших скоростях течения на горной реке). В таком случае фиксация глубин, измеряемых эхолотом или наметкой, то есть положения катера на плане осуществляется по команде (сигналу), подаваемой с помощью флага – отмашки – в одних случаях с берега на лодку, в других – с лодки на берег. При этом важно вести непрерывное наблюдение с лодки за берегом, а с берега – за лодкой. На каждой из мензул на планшете проводят в эти моменты луч, а при камеральных работах накладывают кальки, снятые с планшетов, друг на друга и прокалывают иглой точки пересечения лучей – позиции лодки в момент промеров глубин.

Планшет должен быть привязан не только к базису, но и с помощью прямоугольной буссоли – к магнитному меридиану, а также с помощью GPS–прибора – к географической координатной сетке. Следует нанести на план плеса наиболее заметные ориентиры – трубы, края высоких зданий и даже, временно, - бакены.

По окончании работ лист бумаги снимают с мензулы и перекалывают точки на чистый ватман.

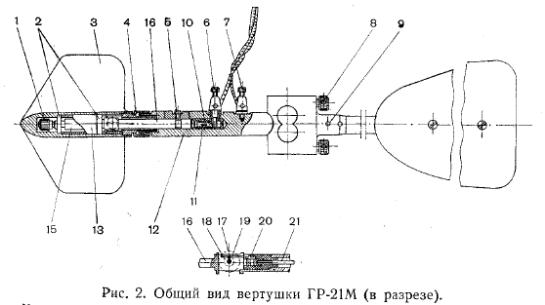

Гидрометрическая вертушка ГР-21М

Предназначена для измерения скорости течения водного потока. Принцип действия гидрометрических вертушек основан на наличии закономерной связи между скоростью вращения лопастного винта вертушки и скоростью набегающего потока воды.

Гидрометрическая вертушка состоит из основных частей: корпуса, ходовой части с контактным механизмом и лопастным винтом , хвостового оперения и сигнального устройства (счетчика -преобразователя оборотов винта вертушки)

При проведении измерений корпус вертушки крепится на гидрометрической штанге или на подвеске-вертлюге с гидрометрическим рыбовидным грузом.
