5 Поперечный профиль
На основе многолетнего опыта и теоретических соображений выработаны определенные формы и размеры полотна в поперечном профиле для разных условий – типовые поперечные профили.
На рисунке 9 приведены типовые поперечные профили земляного полотна в насыпях, где
Рисунок 9
- а – насыпь высотой до 0,6 м с треугольными лотками;
- б- насыпь высотой до 0,6 м с трапецеидальными кюветами;
- в – насыпь высотой до 6 м из привозного грунта;
- г – насыпь высотой до 1,5 м с резервом;
- д – насыпь высотой от 6 до 12 м из привозного грунта;
- е – насыпь высотой от 6 до 12 м с резервом.

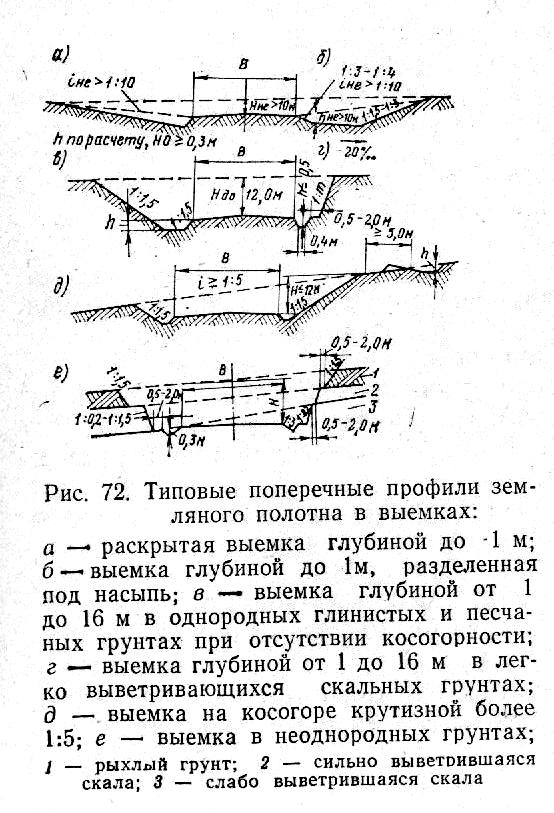

На рисунке 10 приведены типовые поперечные профили земляного полотна в выемках, где
- а – раскрытая выемка глубиной до 1 м;
- б – выемка глубиной до 1 м, разделенная под насыпь;
- в – выемка глубиной от 1 до 16 м в однородных глинистых и песчанистых грунтах при отсутствии косогорности;
- г - выемка глубиной от 1 до 16 м в легко выветривающихся скальных грунтах;
- д – выемка на косогоре крутизной более 1:5;
19
- е – выемка в неоднородных грунтах; 1- рыхлый грунт; 2- сильно выветрившаяся скала; 3- слабо выветрившаяся скала.
Рисунок 10
Число полос движения и ширина полосы движения определяется по СНиП (таблица 5) в зависимости от категории автомобильной дороги.
Сплошной толстой основной линией показывают проектные контуры дороги и водоотводных сооружений, линии ординат от точек их перелома.
Сплошной тонкой линией показывают линию фактической поверхности земли и линии ординат от точек ее переломов.
Штриховой тонкой линией показывают линию проектируемой поверхности дорожного покрытия.
На поперечном профиле земляного полотна автомобильной дороги общего пользования показывают:
- ось проектируемого земляного полотна;
- линию фактической поверхности земли и линии ординат от точек ее перелома;
- контуры проектируемого земляного полотна и водоотводных сооружений, линии ординат от точек их перелома;
- контур проектируемой поверхности дорожного покрытия и отметки уровней, на которых они проложены;
20
- контур срезки плодородного слоя, удаления торфа, непригодного грунта;
- границу полосы отвода земель (при необходимости);
- привязку поперечного профиля к пикету.

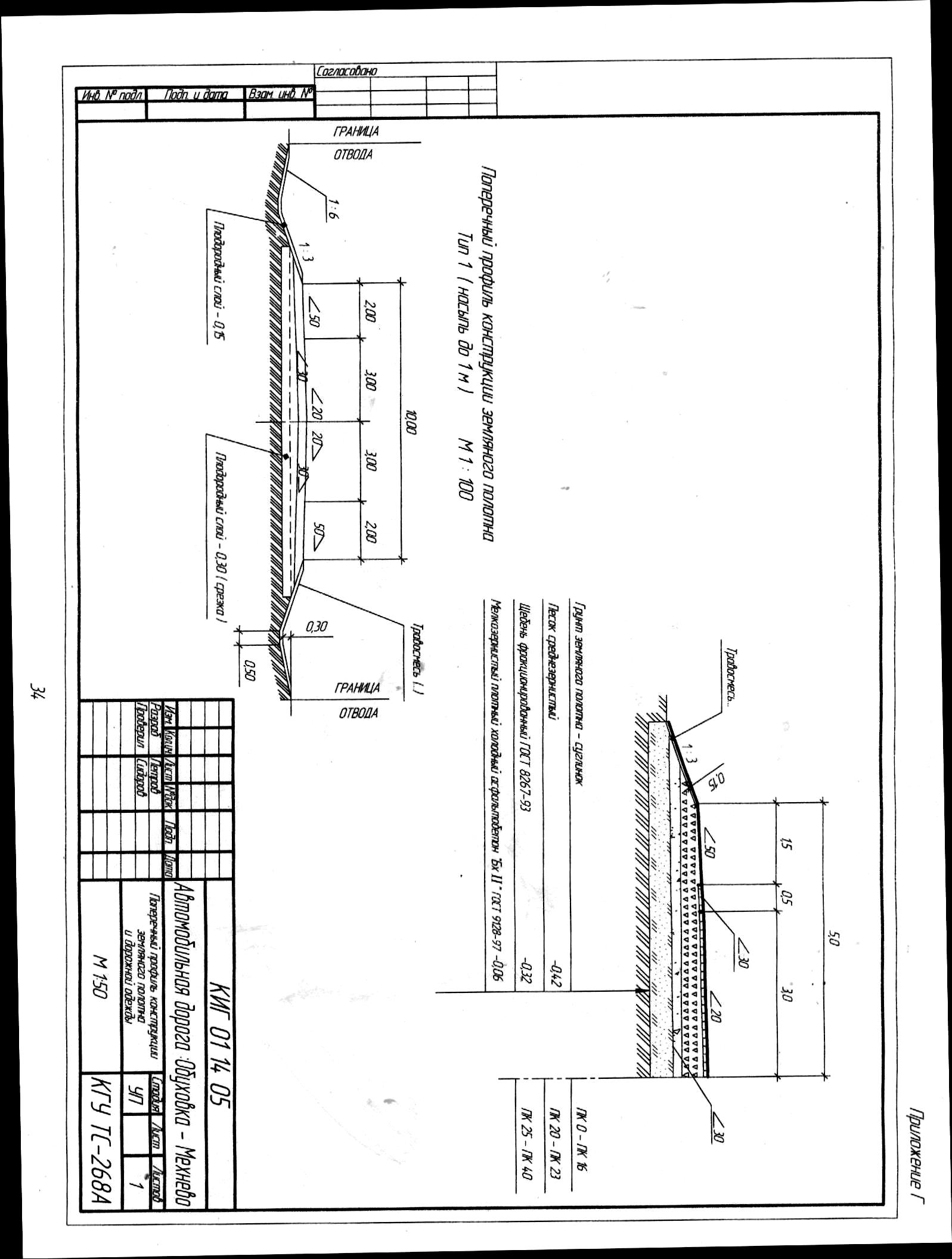

Пример выполнения чертежа поперечного профиля АД приведен в прилож
6 Схема расположения технических средств организации дорожного движения
На схеме расположения технических средств организации дорожного движения показывают:
- контуры плана (в бровках) проектируемой автомобильной дороги;
- линии дорожной разметки и их обозначение по ГОСТу 13508;
- дорожные и сигнальные знаки по ГОСТ 10807 и ГОСТу Р 52289-2004;
- дорожные ограждения и обозначения документации, необходимой для их изготовления;
- направляющие устройства;
- дорожные светофоры;
- искусственные сооружения;
- проектируемые и существующие здания и сооружения.
К схеме расположения выполняют спецификацию элементов технических средств организации дорожного движения по форме 7 или 8 ГОСТа Р 21. 101-97.
Условные обозначения технических средств по организации и регулированию дорожного движения выполняют в соответствии с ГОСТом Р 21.1207-97 с учетом следующих требований:
- нумерацию дорожной разметки принимают по ГОСТу 13508 и указывают на полках линий-выносок;
- нумерацию дорожных знаков принимают по ГОСТу 10807. На выносных линиях указывают номера знаков и их пикетажное положение.

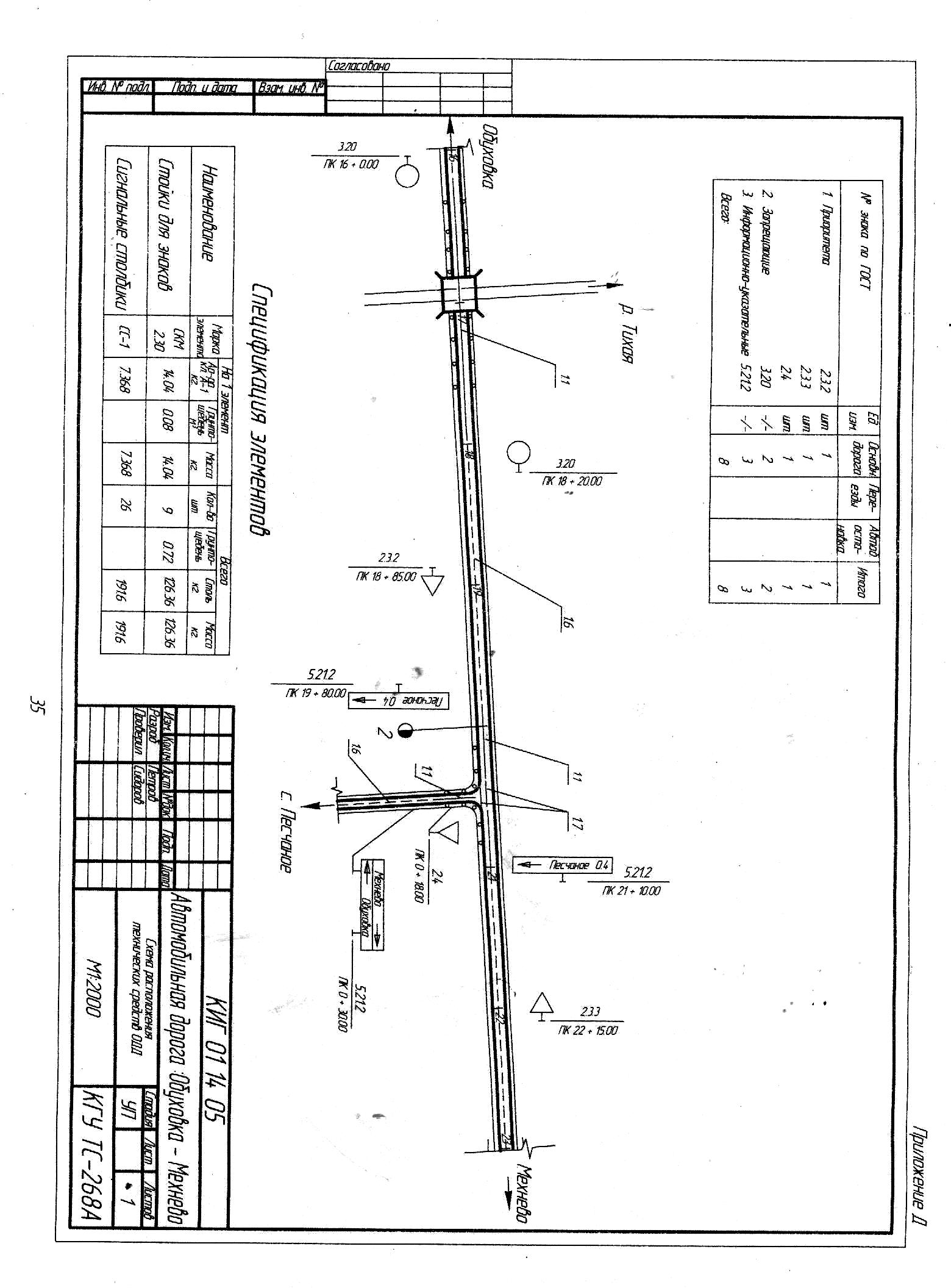

Пример оформления схемы расположения технических средств организации дорожного движения приведен в приложении Д.
СПИСОК ЛИТЕРАТУРЫ
1 ГОСТ Р 21.1207-97. Условные графические обозначения на чертежах автомобильных дорог.
2 ГОСТ Р 21.1701-97. Правила выполнения рабочей документации автомобильных дорог
3 ГОСТ 21.204-93. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
4 В.Ф. Бабков. Автомобильные дороги: Учебник для вузов.- М.: Транспорт, 1983. 280 с.
21

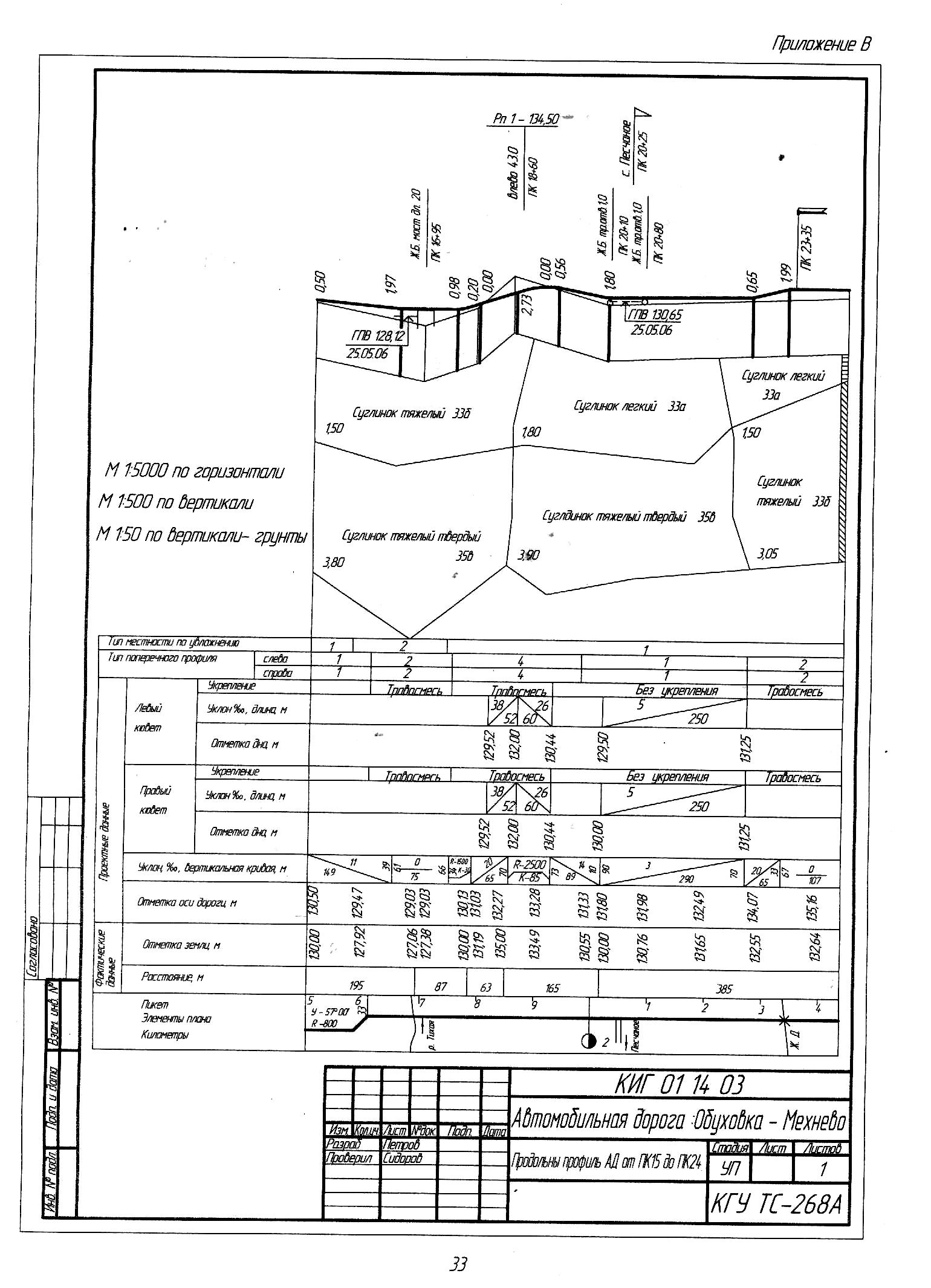

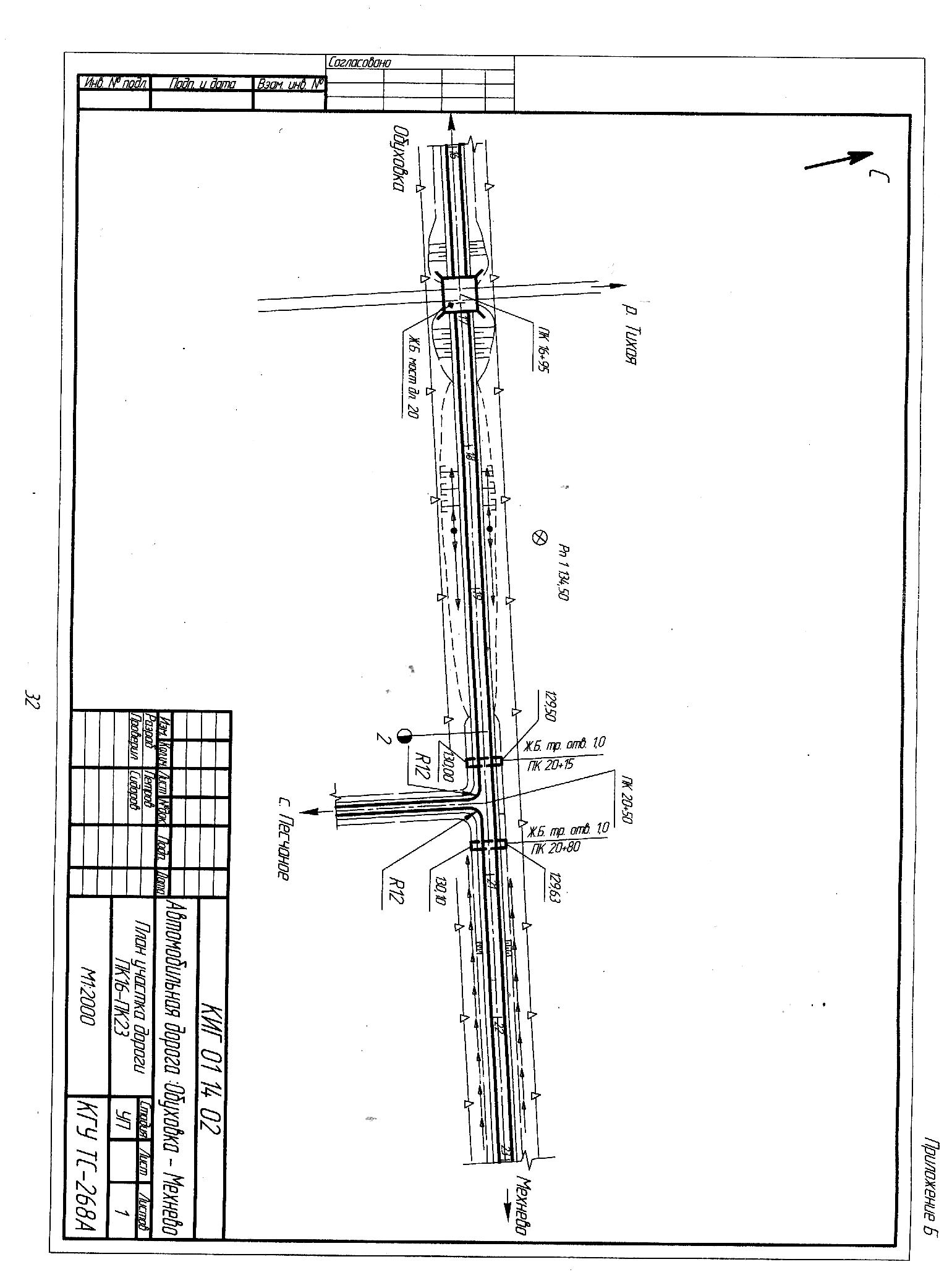

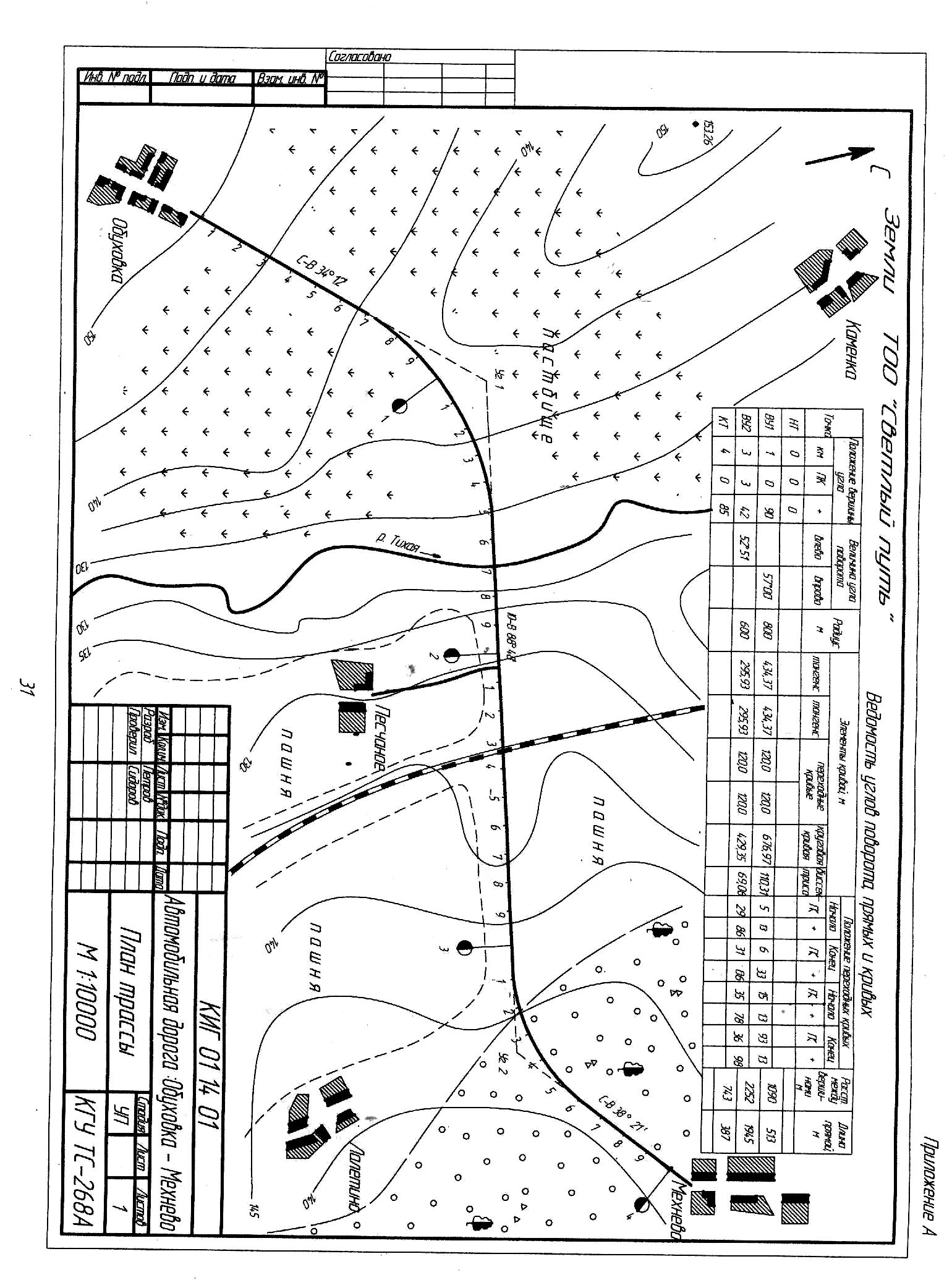

ПРИЛОЖЕНИЯ
22
23
24
25
26
27
