23 Спиральные компрессоры
С пиральные компрессоры относятся к одновальным машинам объемного принципа действия. Как известно, машины такого принципа действия обратимы, т.е. могут работать практически без изменения конструкции , и как компрессоры , и как моторы (детандеры или расширители.
Идея такой машины известна более ста лет, но реализовать ее и довести до промышленного производства и широкого применения удалось только в 80-е годы ХХ века. Причина та же, что и при разработке винтовых компрессоров не было достаточно точного оборудования для изготовления такой формы детали, как спирали. В настоящее время в холодильной технике спиральные компрессоры используют в бытовых и транспортных кондиционерах, тепловых насосах, холодильных машинах малой и средней мощности до 50 кВт. Но расчеты показывают, что холодильную мощность спиральных компрессоров можно увеличить до 100 и более кВт по мере совершенствования их конструкции и технологии изготовления.
Конструкция спирального компрессора и принцип его работы
На рисунке показан чертеж сальникового спирального компрессора маслозаполненного типа. Основные детали спирального компрессора следующие: вал 1 с эксцентриком 6 , оси которых должны быть строго параллельны и расположены на расстоянии эксцентриситета . Вал вращается в двух опорных подшипниках 7 и 4, находящихся на одной оси. Вместе с валом 1 вращается и эксцентрик 6 вокруг оси вала.
Рисунок – Продольный разрез спирального компрессора:
1-вал компрессора; 2-сальник; 3-передняя крышка; 4,7,8-подшипники; 5-противовес; 6-эксцентрик; 9-шарик противоповоротного устройства; 10-подвижная спираль (ПСП); 11-неподвижная спираль (НСП); 12-корпус компрессора; 13-задняя крышка; 14-ограничитель клапана; 15- подгоночное кольцо. Рисунок – Принцип работы спирального компрессора
Таким образом, теоретическая объемная производительность ступени СПК определяется объемом двух первых 1 и 1’ ячеек всасывания и частотой вращения вала компрессора:
24 Винтовые компрессоры относятся к компрессорам объемного принципа действия. Рабочим органом винтовых компрессоров являются роторы или винты.
В винтовых компрессорах отсутствуют всасывающий и нагнетательный клапаны. Всасывающее окно расположено в верхней части передней крышки компрессора. Нагнетательное окно расположено в нижней части задней торцевой поверхности корпуса. Таким образом окна расположены как бы диагонально по отношению к ротору.

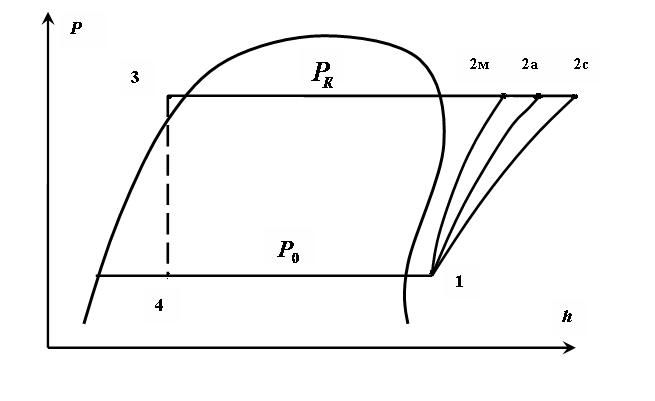

О собенностью винтового компрессора является возможность плавного регулирования объемной производительности от 100 до10% c помощью золотника. Золотник находится в нижней части корпуса компрессора под винтами. Основная поверхность золотника – цилиндрическая. Верхняя часть золотника повторяет профиль внутренней поверхности корпуса. Золотник, перемещаясь параллельно оси роторов, уменьшает или увеличивает объем полости сжатия. Рабочий цикл винтового компрессора состоит из четырех процессов: всасывания, перемещения (без изменения внутреннего объема), сжатия и нагнетания Диаграмма холодильной машины с винтовым компрессором несколько отличается от диаграммы с поршневым компрессором
Теоретическая объемная производительность компрессора:
Где, – максимальный объем парной полости;
– коэффициент использования парной полости; – количество парных полостей; – частота вращения ведущего ротора.
Действительная объемная производительность компрессора определяется по формуле:
,
-коэффициент подачи, который можно определить по формуле:
Где – балластный холодильный агент в зазорах между ротором и корпусом.
– коэффициент, учитывающий утечки холодильного агента через неплотности.
– коэффициент, учитывающий балластное масло в зазорах.
– коэффициент, учитывающий утечки масла в зазорах.
– прочие объемные потери.
Массовый расход холодильного агента: Холодопроизводительность компрессора: , (Вт) Удельная работа цикла: Индикаторная мощность компрессора: В винтовых компрессорах Эффективную мощность компрессора можно определить по формуле: , Вт где – механический коэффициент полезного действия. Электрическая мощность компрессора: Вт Холодильный коэффициент определяется следующим образом: эффективный холодильный коэффициент, электрический холодильный коэффициент.
25 Ротационные компрессоры Ротационные компрессоры относятся к компрессорам объемного принципа действия. Основными рабочими органами таких компрессоров являются роторы. Существует большое количество конструкций ротационных компрессоров. Однако в холодильных машинах нашли применение только две конструкции: многопластинчатые и компрессоры с катящимся ротором (однопластинчатые).
Многопластинчатые ротационные компрессоры Компрессор состоит из цилиндрического корпуса, внутри которого расположен эксцентриковый ротор. В роторе по всему диаметру прорезаны пазы. В каждый паз вставлена пластина. В тихоходных компрессорах пластины прижимаются к корпусу цилиндра с помощью пружин , установленных в пазы. В современных быстроходных компрессорах пружины отсутствуют. В компрессоре отсутствуют всасывающие и нагнетательные клапаны. Вместо них имеются всасывающие и нагнетательные окна. Конструктивные схемы пластинчатых ротационных компрессоров показаны на рисунке 37. В однокамерном ротационном компрессоре за один оборот ротора в каждой ячейке совершается один рабочий цикл, а в двухкамерном – два рабочих цикла.
Х олодильные пластинчатые компрессоры работают при подаче небольшого количества смазки в цилиндр (капельной смазки) для уменьшения работы трения пластин. Однако в последнее время появились ротационные компрессоры с подачей масла в ячейки сжатия в значительных количествах – не только для смазывания, но и для уплотнения щелей и охлаждения рабочего вещества. Это маслозаполненые ротационные компрессоры. При работе на R12, R502 и на R22 их холодопроизводительность в режиме кондиционирования воздуха достигает 20-25 кВт. В последнее время такие компрессоры стали широко применять в кондиционерах, особенно в транспортных.

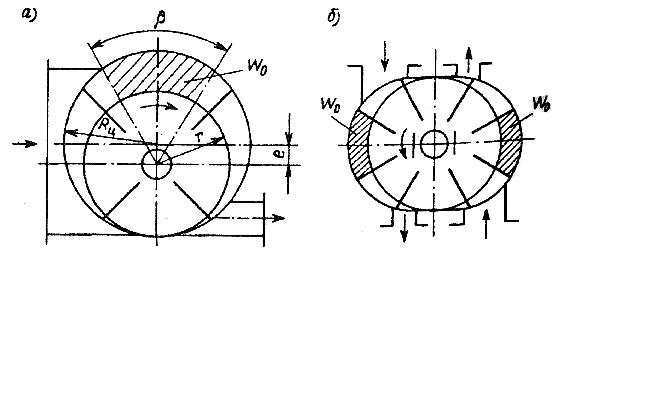

Р исунок Конструктивные схемы пластинчатых ротационных компрессоров: а-однокамерного; б-двухкамерного.
Рисунок – Поперечное сечение многопластинчатого ротационного компрессора (основные элементы конструкции) Объемные и энергетические показатели ротационных многопластинчатых компрессоров
Т еоретическая объемная производительность компрессора: Где, – максимальный объем ячейки между пластинами; – количество ячеек; – частота вращения ротора; Действительная объемная производительность определяется по формуле:
Коэффициент подачи компрессора можно определить по диаграмме
Рисунок Определение коэффициента подачи компрессора
Массовая производительность компрессора:
– удельный объем всасываемого пара; Холодопроизводительность компрессора: Теоретическая мощность компрессора определяется по формуле: Индикаторная мощность: ,Вт ходной патрубок второй секции, который также расположен в нижней части корпуса. Эффективная мощность компрессора: Где механический КПД.
Электрическая мощность компрессора: Эффективный холодильный коэффициент для сальниковых компрессоров: , Электрический холодильный коэффициент для бессальниковых: , Ротационные компрессоры с катящимся ротором (однопластинчатые ротационные компрессоры) Компрессор состоит из цилиндрического корпуса, внутри которого расположен эксцентриковый вал, на валу свободно насажен ротор (Рисунок 40).
Р исунок – Схематичные разрезы компрессора с катящимся ротором 1-внутренняя поверхность цилиндра, 2-эксцентриковый вал; 3-ротор; 4-нагнетательный клапан; 5-пластина; 6-пружина; 7-всасывающее окно. К ротору прижимается одна разделительная пластина с помощью пружины. Пластина перемещается в пазу корпуса. С одной стороны пластины расположено всасывающее окно без клапана, а с другой стороны нагнетательное окно с клапаном. Объемные и энергетические характеристики Теоретическая объемная производительность компрессора: где – максимальный внутренний объем. , м Далее расчет проводится аналогично приведенному в разделе “Ротационные многопластинчатые компрессоры”.
