Раздел 2 Системы спту.
Система грязных конденсатов, система турбогенераторов и пароструйных эжекторов.
Турбогенераторы. В качестве первичных двигателей судовой электростанции могут быть применены тепловые двигатели любых типов. Однако в СПТУ чаще всего применяют турбопривод. Турбины генераторов обычно работают на паре тех же параметров, что и ГТЗА., Отработавший пар отводится во вспомогательный конденсатор с автономными циркуляционным и конденсатным насосами и пароструйными эжекторами.
Целесообразно предусматривать возможность отвода отработавшего пара турбин генераторов на ходовых режимах в главный конденсатор. На судах, совершающих длительные переходы на режиме эксплуатационной мощности, находят применение электрогенераторы с приводом от гребного валопровода.
5.1 Для современных СПТУ мощностью 20000—40000 кВт на выводах генератора при режиме полного переднего хода может быть выражена формулой
=0.02*27.5=0.55
5.2 Номинальная мощность генератора
=0.55*0.55=0.3
где: = 0,55 0,70 — коэффициент загрузки генераторов.
5.3 Расход пара на турбогенератор при номинальной нагрузке определяется как
=3600*0.3/675*0.51=31.
где: — адиабатный перепад тепла в турбине генератора, кДж/кг;
— к.п.д. турбогенератора, учитывающий тепловые и механические потери турбины, редуктора и генератора.
5.4 Расход тепла (в кДж/ч) на испаритель грязных конденсатов (ИГК) при основном ходовом режиме для современных СПТУ, работающих на топочных мазутах марок 60 и 80, можно рассчитать по эмпирической формуле:
=1.05(94+0.078*0.16)*103=4700кДж/ч
где: kп= 1,05 1,10 — поправочный коэффициент, нижние значения которого относятся к сухогрузным судам, верхние — к танкерам.
– расход топлива на энергетическую установку, кг/ч
5.5 Расход первичного пара (в кг/ч)
=4700/3000-2325=6/96
где: — энтальпия соответственно первичного пара и его конденсата, кДж/кг.
Давление вторичного пара ИГК определяется нуждами потребителей и составляет: для тепловых потребителей 0,4—0,5 МПа, а для энергетических 1,0—1,2 МПа.
Главные паро-струйные эжекторы (ПЭЖ) обычно выполняются двух- или трехступенчатыми и питаются охлажденным либо насыщенным паром пониженного давления.
5.6 Расход рабочего пара (в кг/ч) на эжектор
=0.003
где: = 0,003 0,005 — относительный расход пара на ПЭЖ;
DK — масса конденсируемого пара, кг/ч.
Для ПЭЖ вспомогательных конденсаторов =0,015 0.025.
Если вместо ПЭЖ установлены вакуум-насосы, то подача последних определяется так же, как и для главных эжекторов. Мощность, потребляемая вакуум-насосом, зависит от давления в главном конденсаторе и обычно не должна превышать 0,14—0,18% мощности ГТЗА.
Раздел 3
Для расчета изменения параметров рабочего процесса необходимо отобразить цикл установки в характерных точках, получить уравнение зависимости мощности турбины от параметров, изменяющихся в процессе снижения частоты вращения ротора, давления свежего пара.
Цикл ПТУ:
Нагрузку установки характеризует отношение ее мощности на рассматриваемом Nе и номинальном Ne0 режимах работы. С уменьшением нагрузки СПТУ снижается расход пара на ГТЗА, а следовательно, и производительность парогенераторов и вспомогательных механизмов. В то время как нагрузка питательного, конденсатного и топливных насосов убывает примерно так же, как и нагрузка ГТЗА, коэффициент нагрузки некоторых вспомогательных механизмов (масляных и циркуляционных насосов, эжекторов, машинных вентиляторов и т. п.) может оставаться неизменным на всех режимах работы СПТУ. Что касается котельного вентилятора, то вследствие одновременного уменьшения подачи и напора его нагрузка падает значительно быстрее, чем нагрузка главного двигателя.
С уменьшением нагрузки установки понижается к.п.д. вспомогательных механизмов, что приводит к значительному повышению относительного расхода пара на вспомогательные двигатели, особенно при нагрузках около 0,3 номинальной и менее. В результате этого снижается характеристика тепловой схемы ен и, следовательно, эффективный к.п.д. СПТУ.
Экономичность главных двигателей может быть повышена прежде всего за счет применения более совершенных способов регулирования, например использованием специальных групп сопл или их комбинаций, а иногда и специальных ступеней уменьшенных ходов.
В многовальных установках существенное повышение экономичности на частичных нагрузках может быть достигнуто путем отключения части главных двигателей (за счет возрастания нагрузки и к. п. д. оставшихся в действии двигателей), а также части обслуживающих механизмов. При этом допустимая нагрузка работающих двигателей должна быть ограничена по крутящему моменту, теплонапряженности или какому-либо иному параметру.
Выбор того или иного режима работы котельной установки на частичных нагрузках определяется в первую очередь характером зависимости к.п.д. парогенераторов от расхода топлива на установку, а также влиянием на экономичность СПТУ вспомогательных механизмов, обслуживающих парогенераторы. Так как дополнительные затраты на работу котельных вспомогательных механизмов весьма существенны, на режимах частичных нагрузок, как правило, всегда выгодно уменьшить количество действующих парогенераторов вместе с обслуживающими их механизмами, если это мероприятие не противоречит требованиям надежности, живучести и др.
В данном случае выигрыш от уменьшения расхода тепла на обслуживающие механизмы перекрывает потери от снижения коэффициента полезного действия парогенераторов, связанного с увеличением их нагрузки.
Мероприятия, повышающие экономичность вспомогательных механизмов на режимах частичных нагрузок, сводятся к следующему:
применение механизмов, максимальный коэффициент полезного действия которых достигается при характерной частичной нагрузке;
распределение производительности, обеспечивающей номинальный режим установки, между несколькими механизмами с последующим отключением некоторых из них при частичных нагрузках;
применение двух- или трехскоростных электродвигателей для привода вспомогательных механизмов от одного вспомогательного двигателя;
применение вспомогательного механизма с приводом от главного двигателя.
К мероприятиям, повышающим экономичность тепловых схем на частичных нагрузках, относятся:
выбор и регулирование давления отработавшего пара вспомогательных механизмов применительно к работе установки на частичной нагрузке;
изыскание добавочных потребителей отработавшего пара для уменьшения его избытка.
Для оценки изменения параметров работы ПТУ на долевом режиме воспользуемся i-s диаграммой водяного пара. По начальным параметрам давления пара на долевом режиме определяется изменение располагаемой работы турбинной ступени. Используя расчётные формулы находим мощность турбины на долевом режиме:
С учетом уменьшения начальной температуры на 3% Т0 = 436,5 0С, тогда:
H0 = h0 – hк = 3000-2325=675 кДж/кг
N=G· H0· = 54*675*0,8 = 29160 кВт,
Где = 0,8 – внутренний КПД турбинной установки.
Расход рабочего тела при долевых расчетах можно определить по рисунку 6

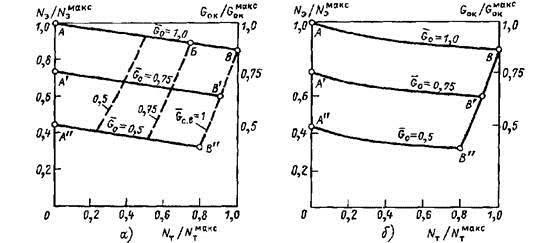

Рисунок 6 – Диаграмма режимов турбины:
а) с отбором пара на технические нужды: б) без отбором пара на технические нужды.

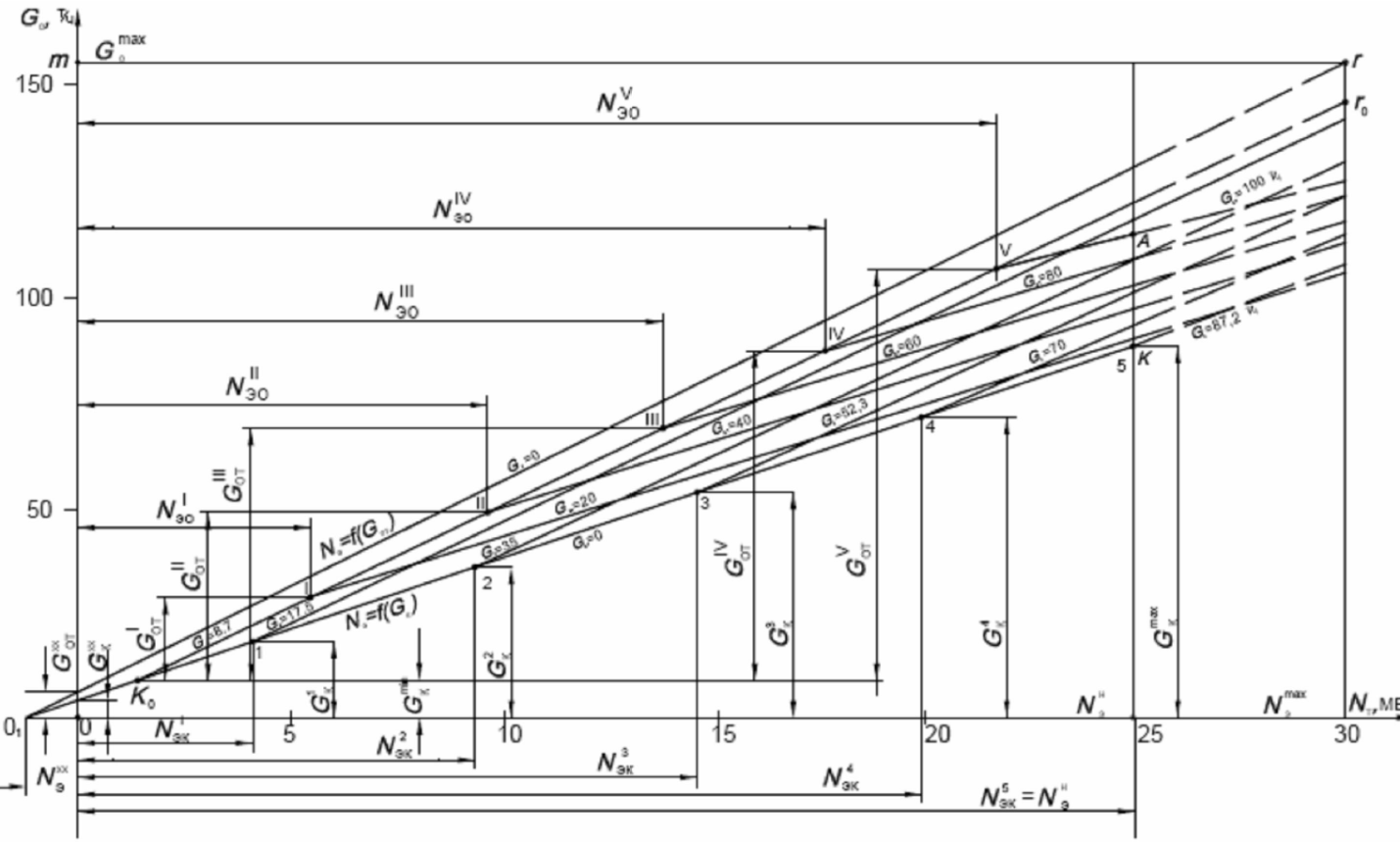

Рисунок 7. Универсальная диаграмма режимов работы турбинной ступени
