Билет №10

Задание 1

Пренебрегая потерями мощности в сети 110 кВ, обеспечить на шинах НН трансформаторной подстанции напряжение 10,5 кВ, если известно что на шинах системы 120 кВ, а сопротивление линии

Ом.

Решение

Так как сказано что пренебрегаем потерями мощности, то S1 d в начале линии равно Sнг.

Определяем и

Выбираем трансформатор с параметрами:………… Пределы регулирования……..

По всей схеме проходит мощность S1 Определим напряжения в узлах и потери напряжения в сети

Определяем модуль U3 и делим на коэффициент трансформации. Если получили напряжение отличное от желаемого то необходимо регулирование при помощи РПН

Желаемое напряжение ответвления

Номер ответвления Выбираем ближайшее большее ответвление

Задание 2

Для момента времени t=0 построить векторную диаграмму напряжений на стороне низшего напряжения трансформатора Т1 при однофазном кз в точке к1 считая что трансформатор имеет группу соединений 11

Решение

Рассчитаем параметры схемы замещение в относительных единицах при базисных условиях

Выбираем базисные условия, находим точным методом, определяем базисные токи

1 Система

Линия Определяем эквивалентное сопротивление и находим ток прямой последовательности

Умножаем на базисные токи и напряжения строим векторные диаграммы

Задание 3

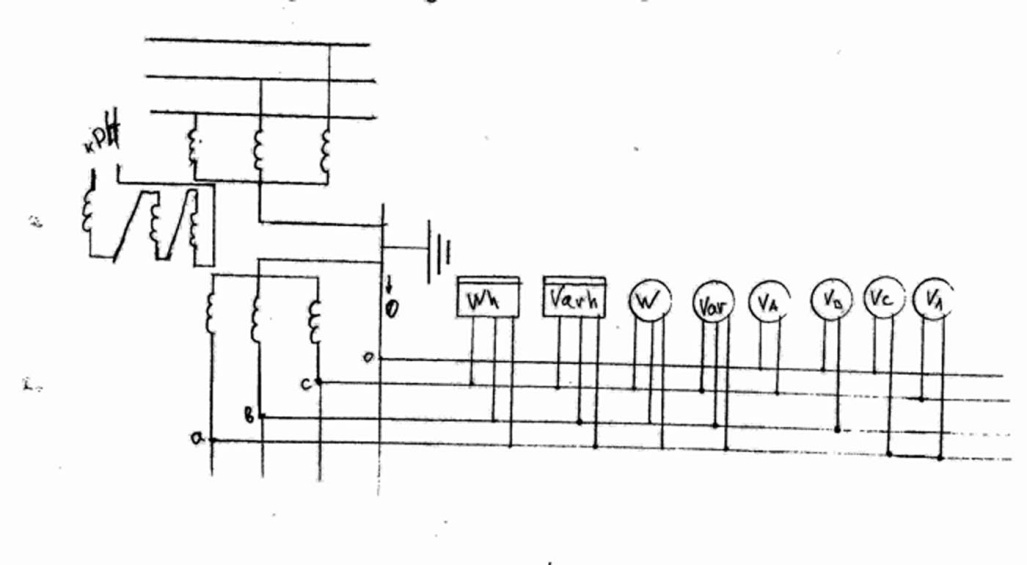

Привести схему присоединения тн TV1 TV2 и присоединить к ним приборы

Задание 4

Рассчитать ток срабатывания токовой отсечки линии

Билет №11

Задание 1

Выбрать марку и сечение провода ВЛ -110 кВ расположенной в Европейской части России на железобетонных опорах типа со средним геометрическим расстоянием 4,5 м. Коэффициент мощности нагрузки в сети ВН 0,95. Тма =4500ч.

1. Выбираем по экономической плотности тока для известного тока и Тма находим jэк и находим Sэк

2. Проверка по нагреву в длительном режиме

3. Выбор сечения по потерям на корону F 110 кВ АС 70/11 220 АС 240/32

4. По району и уровню гололеда определяем соотношение стали и алюминия

Задание 2

Сравнить величины периодических составляющих токов кз при однофазном и трехфазном кз

Рассчитаем параметры схемы замещение в относительных единицах при базисных условиях

Выбираем базисные условия, находим точным методом, определяем базисные токи

1 Система

Линия Определяем эквивалентное сопротивление и находим ток прямой последовательности

Задание 3

Выбрать выключатели по всем параметрам кроме ПВН

Найдем интеграл Джоуля для схемы типа «система» по формуле:

Наружной установки		ОРУ
Uном=110 кВ	=	Uном.РУ =110 кВ
Iном=1000 А	>	Iраб.утж =474,4 А
Iном.откл=20 кА	>	Iп.τ =6,320 кА
= = =35,355 кА	>	= =13,84 кА
Iном.вкл=20 кА	>	Iп.о=6,32 кА
iном.д.ст=52 кА	>	iуд=16,98 кА
Iном.дин =20 кА	>	Iп.о=6,32 кА
Iт.ст2·tт.ст=202·3=1200 кА2·с	>	B=15,178 кА2·с

Задание 4

Рассчитать ток срабатывания токовой отсечки линии

Билет №12

Задание 1

Рассчитать годовые потери электроэнергии в линиях 110

Параметры линии берем из справочника

Пренебрегая потерями мощности в трансформаторе определяем потери ЭЭ

Задание 3

Произвести механический расчет соединительных шин нн в цепи трансформатора

1. Задаются расчетныами условиями , определяют ударный ток кз.

2. Расчетная сила

3.

4. Изгибающий момент

5.

6.

Задание 4

Расчитать ток срабатывания максимальной токовой защиты с пуском по напряжению трансформатора с мощностью

Билет №13

Задание 1

Расчитать потери напряжения в сети напряжением 110 кВ если двухцепная линия

Определяем параметры элементов сети

Находим потери напряжения в линии и трансформаторе

После чего находим суммарные потери напряжения в сети

Задание 2

Определить действующее значение периодической составляющей тока трехфазного кз
