56. Жидкостные, дифармационные, сильфонные и мембранные си.

Диформационные делятся на: трубчатые, сильфонные, мембранные.

1 2

3

57. Электрические и ионизационные монометры.

К ним относятся монометры с: 1.тензопреобразователями. 2.пьезоэлектрические. 3.магнитоупругие.

1.Чувствительный элемент – мембрана на которой расположены проволочные, фальговые или п-п преобразователи.

2.Пьезоэлектрические основаны на эффекте возникновения зарядов на поверхности кварцавой пластины вырезанной перпендикулярно к электрической оси кристаллов кварца – называют генераторными датчиками.

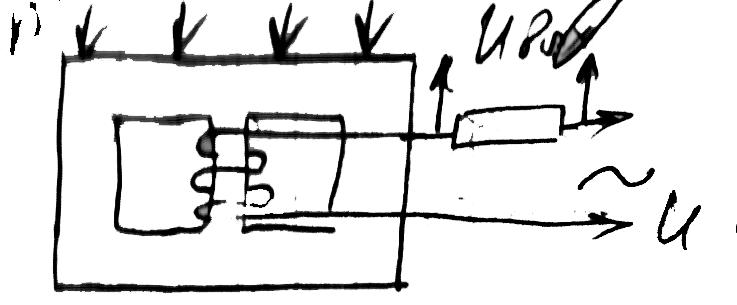

3.Магнитоупругие

П од влиянием давления измерительная магнит. проницаемость ферромагнитных материалов изменяется ориентация кристаллов

4.Индукционные. Измеряют давление от 0,1-10^-8 Па

Основной элемент монометрическая лампа. Принцип действия: инжектируемые раскалённые катодом электроны ускор. Положительным напряжением приложенным между катодом и анодом.

58.Измерение температуры. Общие положения.

Температура – это величина, характеризующая тепловое состояние вещества.

Это условная ФВ, пропорциональная средней кинетической энергии тела.

Температура не поддается непосредственному измерению. Поэтому о значении температуры и о состоянии теплового равновесия судят по изменению физических свойств тел.

Температурное равновесие между льдом и водой, насыщенным воздухом при нормальном давлении 0°С по МПТШ-68 (Международная практическая температурная шкала 1968г)

Тройная точка воды: 0,01°С или 273,16К

Основной температурной шкалой является термодинамическая температура

59. Средства измерение температуры.

Используются различные термометрические свойства жидкостей, газов и твердых тел. Практические пределы использования термометров зависят от термометрических свойств. Термометры преобразовывают температуру в показания или сигнал, которые являются известной функцией данной температуры.

Основные свойства:

1.Тепловое расширение (жидкостные стеклянные термометры -190…600°С)

2.Изменение давления (манометрические термометры -160…60°С)

3.Изменение электрического сопротивления (электрические термометры сопротивления -200…500°С)

4.Термоэлектрический эффект (-50…1600°С), специальные – 1300…2500°С

5.Тепловое излучение (оптические пирометры – 700…6000°С; радиационные пирометры – 20…3000°С; фотоэлектрические пирометры – 600…4000°С; цветовые пирометры)

Пирометр – бесконтактный термометр, действие которого основано на использовании теплового излучения нагретых тел.

60.Термометры теплового расширения.

Бывают жидкостные и газовые

-пентан (-200°С – затвердевание) → (-190…20°С )

-галий (270°С – кипение)

-ртуть(-338,9…356,6°С) → (-30…600°С)

Также используют: инертные газы, толуол, этиловый спирт.

Достоинства: простота, точность.

Недостатки: хрупкость, плохая видимость шкалы.

Погрешность: 1 деление.

Разделяют на технические, лабораторные, специальные.

61.Термоэлектрический метод измерения температуры.

Основан на возникновении ЭДС в цепи из разнородных проводников. При равенстве температур в местах соединения проводников.

Зависит от рода проводников.

Платина и кремний: 44мВ.

Для измерения термо-ЭДС применяют магнитоэлектрические вольтметры и компенсаторы.
