Вольтамперная характеристика вакуумного диода.

При малых напряжениях на аноде не все электроны, испускаемые катодом, достигают анода, и ток небольшой. При больших напряжениях ток достигает насыщения, т.е. максимального значения. Вакуумный диод используется для выпрямления переменного тока.

Поток быстро летящих электронов в электронных лампах и газоразрядных устройствах называется электронным пучком. Свойства электронных пучков:

- отклоняются в электрических полях;

- отклоняются в магнитных полях под действием силы Лоренца;

- при торможении пучка, попадающего на вещество возникает рентгеновское излучение;

- вызывают свечение ( люминесценцию ) некоторых твердых и жидких тел ( люминофоров );

- нагревают вещество, попадая на него.

33. Магнитное поле, условия его существования. Опыт Эрстеда. Магнитное поле прямого тока, кругового тока и соленоида. Правило буравчика.

В 19 веке в ходе экспериментов с постоянными магнитами и проводниками с током было установлено, что вокруг движущихся зарядов и постоянных магнитов образуется силовое поле, названное магнитным. Причём это поле воздействует только на движущиеся заряды.

Магнитное поле – это особая форма материи, посредством которой осуществляется взаимодействие между движущимися заряженными частицами, обладающими магнитным моментом.

Аналогично тому, как при исследовании электростатического поля используется точечный пробный заряд, для исследования магнитного тока используется замкнутый плоский контур с током (рамка с током). Положение контура в пространстве определяется положением по отношению к положительной нормали n в градусах.

Определить положение нормали можно с помощью правила правого винта (Буравчика):

За положительное направление нормали принимается поступательное движение правого винта, головка которого вращается по направлению текущего в рамке тока.

У магнитного поля есть силовая характеристика – магнитная индукция. Измеряется в теслах, равна отношению макс. Вращательного момента, действующего на контур с током в магнитном поле, к магнитному моменту этого контура. Вектор магнитной индукции всегда направлен по касательной к линиям магнитной индукции.

Линии магнитной индукции всегда замкнуты и охватывают проводники с током. Направление линий определяется по правилу буравчика.

Характер воздействия магнитного поля на ток зависит от

• Формы проводника

• Расположения проводника

• Силы тока в проводнике

34. Действие магнитного поля на проводник с током. Сила Ампера. Индукция магнитного поля. Правило левой руки. (ТЕТРАДЬ)

35. Действие магнитного поля на движущийся электрический заряд. Сила Лоренца. (ТЕТРАДЬ)

36. Электромагнитная индукция. Магнитный поток. Закон электромагнитной индукции. Правило Ленца. (ТЕТРАДЬ)

37. Явление самоиндукции. Индуктивностью Электромагнитное поле. Энергия магнитного поля катушки с током. (ТЕТРАДЬ)

КОЛЕБАНИЯ И ВОЛНЫ

38. Свободные и вынужденные механические колебания. Превращение энергии при механических колебаниях. Резонанс. (ТЕТРАДЬ)

39. Математический маятник. Гармонические колебания. Уравнение и график гармонических колебаний. (ТЕТРАДЬ)

40 Билет. Свободные и вынужденные электромагнитные колебания. Колебательный контур и превращения энергии при электромагнитных колебаниях. Частота и период колебаний.

Электромагнитные колебания – это периодические взаимосвязанные изменения зарядов, напряжённостей электрических и магнитных полей.

Свободные электромагнитные колебания – это колебания, совершаемые без внешнего воздействия за счёт первоначально накопленной энергии.

Идеальный колебательный контур

Электрическая цепь, состоящая из конденсатора с и индуктивности L, соединённых последовательно .

Реальный колебательный контур

Электрическая цепь, состоящая из конденсатора с, индуктивности L и сопротивления R, соединённых последовательно. Свободные электромагнитные колебания в реальном колебательном контуре затухающие.

• Период свободных колебаний зависит от ёмкости с конденсатора и индуктивности L катушки идеального колебательного контура

(Формула Томсона)

• Превращение энергии в колебательном контуре

Дважды за период T происходит превращение максимальной энергии электрического поля конденсатора в максимальную энергию магнитного поля соленоида.

• Энергия идеального колебательного контура

На основании закона сохранения электроэнергии, энергия идеального колебательного контура равна сумме энергий электрического и магнитного полей в любой момент времени или максимальному значению либо энергии электрического поля, либо энергии магнитного поля.

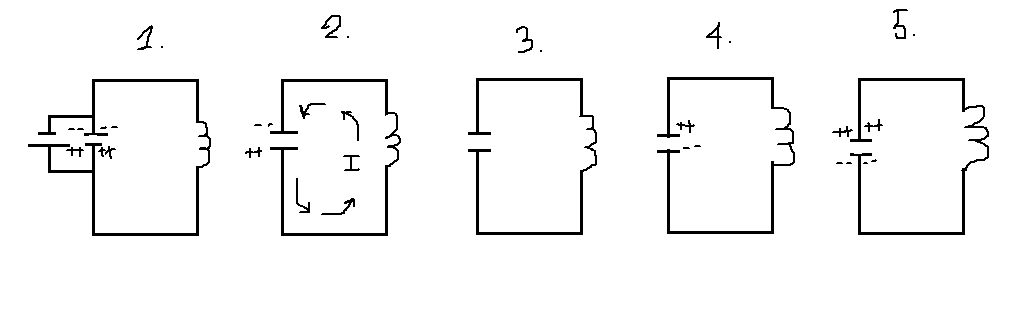

1. q = max,

2. q↓, ↑

3. q=0,

4. q ,

5. q = max,

41Билет . Волна. Виды волн. Электромагнитные волны и их свойства. Принципы радиосвязи и примеры их практического использования.

*Волна представляет собой распространение колебаний в упругой среде. Волны бывают 2-х видов: поперечные и продольные.

Поперечная волна – это волна, в которой направление колебаний перпендикулярно направлению распространения волны.

Продольная волна – это волна, в которой направление колебаний совпадает с направлением распространения волны.

Длина волны – это расстояние, которое волна проходит за время, равное 1 периоду

V=

Электромагнитная волна – это процесс распространения в пространстве переменного магнитного поля.

Скорость ЭМВ в вакууме постоянна и равна c=3* м/с

Свойства электромагнитных волн (ЭМВ)

• Отражение

• Преломление

• Дифракция

• Интерференция

• Поляризация

• Дисперсия – зависимость скорости волны в среде от её частоты.

Принцип радиотелефонной связи.

Структурная схема радиопередатчика и радиоприёмника.

1. Задающий генератор (генератор высокой частоты) вырабатывает гармонические колебания высокой частоты ВЧ (несущая частота более 100 000 Гц).

2. Микрофон преобразует механические звуковые колебания в электрические той же частоты.

3. Модулятор изменяет (модулирует) по частоте или амплитуде высокочастотные колебания с помощью электрических колебаний низкой частоты НЧ.

4. Усилители высокой и низкой частоты УВЧ и УНЧ усиливают по мощности высокочастотные и звуковые (низкочастотные) электрические колебания.

5. Передающая антенна излучает модулированные электромагнитные волны.

6. Приёмная антенна принимает электромагнитные волны. Электромагнитная волна, достигающая приёмной антенны, индуцирует в ней переменный ток той же частоты, на которой работает передатчик.

7. УВЧ

8. Детектор выделяет из модулированных высокочастотных колебаний низкочастотные колебания.

9. Динамик преобразует электромагнитные колебания в механические звуковые колебания. сигнал низкой частоты

УНЧ

УВЧ

Входная цепь

УВЧ

Д

УНЧ

Модулированные колебания
