Технические характеристики
Максимальная суммарная выходная мощность усилителя (при включении обоих ЛО) не менее 24 Вт Напряжение питания сети переменного тока – 187-242 В Мощность, потребляемая от сети переменного тока, в дежурном режиме - не более 6 Вт Напряжение питания от аккумулятора - 11,8-14,0 В Относительная влажность воздуха при плюс 40°С - не более 93 % Средний ток потребления от аккумулятора в режиме оповещения при максимальном количестве АС (при отсутствии сетевого напряжения) 0,9 А Номинальная емкость встроенного резервного аккумулятора 7 Ач Диапазон рабочих температур -10...+55 °С Масса прибора, не более 3 кг Габаритные размеры 285х210х80 мм Средняя наработка на отказ, не менее 40 000 ч Срок службы, не менее 10 лет.
22

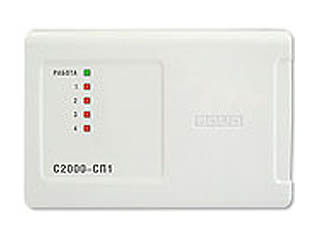

Блок Сигнально-пусковой «С2000-СП1»
Я выбрал Блок Сигнально-пусковой «С2000-СП1» потому что он лучше подходит для работы в составе систем охранно-пожарной сигнализации и контроля доступа совместно с пультом контроля и управления «С2000» или персональным компьютером. Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне. Блок предназначен для установки внутри охраняемого (защищаемого) объекта и рассчитан на круглосуточный режим работы.
Предназначен: для контроля состояния и сбора информации с приборов системы, ведения протокола возникающих в системе событий, индикации тревог, управления постановкой на охрану, снятием с охраны, управления автоматикой.
Особенности
Управление четырьмя реле по интерфейсу RS-485
Программируемая логика управления реле позволяет: управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и другие)
использовать реле для передачи извещений на пульт централизованного наблюдения
осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000" или компьютер при аварии основного компьютера
Контроль за напряжением питания и наличием связи по интерфейсу RS-485
Световые индикаторы состояния каждого реле
Передача сообщений по интерфейсу RS-485 на пульт "С2000" или АРМ "Орион"
Размер буфера в энергонезависимой памяти блока – 20 событий.
Питание блока осуществляется от внешнего источника питания постоянного тока с выходным напряжением 24 В (от 10,2 до 28,4 В).
23
Блок обеспечивает выполнение следующих команд, приходящих по интерфейсу RS-485:
«Чтение конфигурации» – считывание значений конфигурационных параметров;
«Запись конфигурации» – установка значений конфигурационных параметров;
«Присвоение сетевого адреса»;
«Управление реле» – включить реле по заданной программе;
«Перезапуск блока»;
«Чтение состояния блока» – чтение состояния питания устройства и блокировки его корпуса;
«Чтение АЦП» – чтение напряжения питания на вводах устройства в единицах АЦП или в вольтах;
«Синхронизация времени» – синхронизация внутренних часов блока.
Помимо выполнения команд, блок передаёт по интерфейсу RS-485 на сетевой контроллер (АРМ «Орион» или пульт «С2000»)сообщения о следующих событиях:
«Тревога взлома» – корпус прибора открыт;
«Восстановление контроля взлома» – корпус прибора закрыт;
«Авария питания» – снижение или превышение напряжения питания сверх допустимых пределов;
«Восстановление питания»;
«Включение/выключение реле» – изменение режима включения реле;
«Сброс прибора» – перезапуск блока по команде или при включении питания;
«Ручной тест» – переход прибора в режим «Диагностика».
Технические характеристики:
Количество выходов - 4 релейных выхода с переключаемыми контактами
Напряжение питания - 12 В ... 24 В
Максимальная коммутируемая мощность каждого реле
"С2000-СП1" - 2500 ВА
Максимальное коммутируемое напряжение
"С2000-СП1”~280 В, =125 В
Максимальный коммутируемый ток одного канала
"С2000-СП1"-10 А
Потребляемый ток прибором, не более
"С2000-СП1"- 300 мА
Рабочий диапазон температур - от минус 30 до +50 °С
Габаритные размеры - 150 х 103 х 35 мм
24

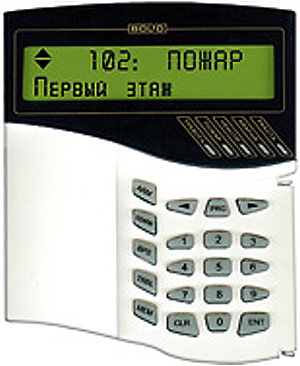

Пульт контроля и управления «С2000 М»
Я выбрал Пульт контроля и управления «С2000 М» потому что он предназначен для использования в составе системы охранной и пожарной сигнализации совместно с приемно-контрольными приборами "Сигнал-20", "Сигнал-20П", "С2000-4", "Сигнал-20" серия 02, контроллерами двухпроводной линии "С2000-КДЛ", приборами приемно-контрольными и управления пожарными "С2000-АСПТ", релейными блоками "С2000-СП1", и "С2000-КПБ", клавиатурами "С2000-К" и "С2000-КС", блоками индикации "С2000-БИ", контроллерами управления доступом "С2000-2". Является развитием пульта "С2000", сохраняя его функции и обладая при этом новыми возможностями.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Новый корпус с большим жидкокристаллическим индикатором, имеющим большую информативность (2 строки по 16 символов). Имеются функциональные светодиодные индикаторы "ТРЕВОГА", "ПОЖАР", "НЕИСПРАВНОСТЬ", "АВАРИЯ", отображающие состояние объекта. Увеличилось количество разделов и шлейфов сигнализации, которые можно включить в эти разделы, что позволяет использовать этот пульт на более крупных объектах. Увеличилось максимальное количество пользовательских паролей. Разделы можно объединять в группы. Это позволяет упростить групповое управление постановкой на охрану и снятием с охраны. Любой раздел может быть включен в несколько групп. Возможность задания текстовых названий не только разделам и пользователям, но и группам разделов и шлейфам сигнализации. Текстовое название может иметь длину до 16 символов. Возможность изменения названий сообщений от шлейфов сигнализации. Для каждого шлейфа сигнализации, добавленного в базу данных пульта, можно задать 32 пользовательских сценариев переименования. Каждый сценарий позволяет задать новые текстовые названия и вид отображения для любых 4 стандартных сообщений по шлейфу сигнализации прибора. Конфигурирование пульта осуществляется программой «Администратор базы данных» из АРМ «Орион Про» либо утилитой «pprog.exe» версии 2.00 и выше
25
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Количество подключаемых к выходу RS-485 приборов - до 127 Количество разделов - до 511 Количество групп разделов - до 128 Количество шлейфов сигнализации, которые можно объединить в разделы - до 2048 Количество пользовательских паролей – до 1023 Количество управляемых в автоматическом режиме релейных выходов – до 256 Количество "входных зон" - до 32 Количество пользователей - до 2047 Объем кольцевого буфера событий - до 1023 сообщений Длина линии интерфейса RS-485 – до 4000 м Длина линии интерфейса RS-232 для связи с принтером – до 20 м Питание - от резервированного источника постоянного тока (например, "РИП-12" или "РИП-24"). Диапазон напряжений питания - от 10,2 до 28,4В. Типовой потребляемый ток - 70 мА при напряжении питания 12 В или 35 мА при напряжении питания 24 В Рабочий диапазон температур - от 0 до +40 °C Масса - не более 0,3 кг Габаритные размеры - 140х114х25 мм
26
Оповещатель световой табло «ВЫХОД»
Я выбрал оповещатель световой табло «ВЫХОД» потому что он предназначен для установки во внутренних помещениях промышленных предприятий, гражданских зданий, административных и общественных учреждений и сооружений с целью светового указания эвакуационных мест выхода при пожаре и других чрезвычайных ситуациях, а также для различных информационных целей. Световой блок выполнен на светодиодах и не требует текущего обслуживания.
Технические характеристики
Напряжение питания постоянного тока, В 12,0 ± 2,0
Ток потребления в режиме тревоги, не более, мА 90,0
Степень защиты оболочки IP41
Диапазон рабочих температур, °С -40 … +55
Габаритные размеры, мм 320x120x15
Масса, не более, кг 0,4
27
Оповещатель световой «Маяк-12С»
Я выбрал оповещатель световой «Маяк-12С» потому что он предназначен для выдачи световых сигналов на объектах, оснащенных охранно-пожарной сигнализацией. Внутреннее исполнение.
Технические характеристики Маяк-12-С :
|
||||||||||||||
|
28
Оповещатель свето-звуковой «Маяк-12К»
Я выбрал "Маяк-12-К"- комбинированный светозвуковой оповещатель охранно - пожарный используется в системах охранно-пожарной сигнализации для выдачи светозвуковых сигналов тревоги. при установке на улице необходима защита от осадков встроенная мощная сирена встроенная лампа сирена и лампа имеют отдельный вход металлический корпус.
Технические характеристики
Напряжение питания постоянного тока, В: 12 ± 1,2
Потребляемый ток светового оповещателя, мА: 20 ±2,0
Потребляемый ток звукового оповещателя, мА: 20 ±2,0
Время непрерывной работы в режиме тревога, мин: неогранич.
Уровень звукового сигнала оповещения не менее, дБ: 105
Размеры, мм: 140x90x35
Масса, кг: 0,25
Рабочая температура: -30... +55
29
Акустический модуль «АС-2-2»
Я выбрал Акустический модуль «АС-2-2» потому что о предназначена для использования в системах речевого оповещения.
Особенности АС-2-2 состоит из корпуса, крышки, платы подключения и динамической головки. В АС-2-2 установлен согласующий трансформатор.
Мощность динамической головки, Вт |
5 |
Входное сопротивление динамической головки, Ом |
4 |
Степень защиты оболочки по ГОСТ 14254-96 |
Ip41 |
Габаритные размеры, мм |
260х180х80 |
Диапазон рабочих температур, °C |
-30...+50 |
Срок службы, не менее |
10 лет |
30
Блок резервного питания СГЭП 12/4 исп.2
Я выбрал Блок резервного питания СГЭП 12/4 исп.2 потому что источник резервного питания (СГЭП-12/4 исп.2), именуемый в дальнейшем «источник», предназначен для работы в составе систем охранной и охранно-пожарной сигнализации, аппаратуры контроля и управления, где требуется сохранить работоспособность при отсутствии напряжения в питающей сети. Источник осуществляет питание от промышленной сети или от аккумуляторной батареи АБ, входящей в состав источника, в случае отключения сети, а так же формирует и выдает информацию о своем состоянии на световые индикаторы.
Технические характеристики
Допустимое напряжение в питающей сети от 150 до 264 В.
Частота напряжения в питающей сети от 50 до 60 Гц.
Источник обеспечивает на выходе напряжение постоянного тока от 10,5 до 13,7 В.
Ток нагрузки не более 4,5 А, допускается увеличение тока до 5А в течение 1ч. В корпусе источника предусмотрено место для двух аккумуляторных батарей 12В, 7Ач
Время автономного питания выходной сети при максимальной нагрузке не менее 2,5 часов
Источник обеспечивает выходные напряжения как при наличии сетевого напряжения так и при его пропадании. При пропадании напряжения в электросети электропитание осуществляется от АБ (аккумуляторной батареи). При отключении напряжения сети переход на питание от АБ осуществляется автоматически и без пропадания выходных напряжений. При восстановлении сетевого напряжения источник автоматически переходит на питание от сети. Возможен «холодный» запуск источника от аккумуляторной батареи при отсутствии сетевого напряжения с помощью кнопки «Пуск».
31
Аккумуляторная батарея CSB GP12120 12 Ач, 12 В
Универсальная аккумуляторная батарея общего применения со сроком службы 3-5 лет в резервном режиме или 260 циклов заряда-разряда в циклическом режиме. .АКБ полностью безопасна и имеет крайне низкий уровень саморазряда. Может эксплуатироваться в помещении в любом положении. Не требует обслуживания. Заказывается в месте с блоком питания или покупается отдельно.
32
Техника безопасности при монтаже ТС ОПС
Соблюдение правил техники безопасности является главным условием предупреждения производственного травматизма. Самые совершенные условия труда и новейшие технические мероприятия по технике безопасности не смогут дать желаемые результаты, если работник не понимает их назначения. Знание производственных трудовых процессов, применяемого оборудования, приспособлений, инструмента и безопасных способов и приемов в работе создают условия для производительного труда без травматизма.Большое значение для этого имеют инструктажи по технике безопасности.
По характеру и времени проведения они подразделяются на вводный, первичный на рабочем месте, повторный, внеплановый и текущий.
Действующие в настоящее время «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» введены в действие 1 июля 2001 г. Они распространяются на работников организаций независимо от форм собственности и организационно-правовых форм и других физических лиц, занятых техническим обслуживанием электроустановок, проводящих в них оперативные переключения, организующих и выполняющих строительные, монтажные, наладочные, ремонтные работы, испытания и измерения. С введением данных правил отменены «Правила техники безопасности при эксплуатации электроустановок» и «Правила техники безопасности при эксплуатации электроустановок потребителей».
Несоблюдение правил безопасности и неосторожное обращение с электротехническим оборудованием может привести к тяжелым
последствиям и даже к смертельным исходам.
Задачи техники безопасности заключаются в создании таких условий работы на объекте монтажа, при которых обеспечивается высокопроизводительный труд монтажного персонала и полностью исключается возможность травм.
Администрация монтажных организаций должна обеспечивать систематический контроль за соблюдением электромонтажниками правил безопасности, применением предохранительных приспособлений, спецодежды и других средств индивидуальной защиты. Должностные лица, не обеспечившие выполнение этих требований, привлекаются в установленном порядке к административной или уголовной ответственности согласно действующему законодательству.
Электрозащитные средства и средства индивидуальной защиты, используемые при строительно-монтажных работах (диэлектрические перчатки, указатели напряжения, инструменте изолирующими рукоятками, предохранительные пояса, каски и т.п.), должны соответствовать требованиям государственных стандартов и «Правил применения и испытания средств защиты, используемых в электроустановках».
Рабочие и служащие электромонтажных организаций допускаются к выполнению работ только после прохождения вводного инструктажа (общего) и инструктажа на рабочем месте (производственного) по технике безопасности. Все электромонтажники должны пройти курсовое обучение по технике безопасности и специальное техническое обучение. Обучение производится администрацией по типовым программам. Ответственность за своевременность, полноту и правильность обучения по технике безопасности несет руководитель монтажного участка, организации, предприятия. По окончании обучения квалификационная комиссия принимает экзамен и присваивает обучаемым соответствующую квалификационную группу по электробезопасности.
56
К персоналу, монтирующему электроустановки, предъявляются особые требования. При приеме на работу по монтажу электроустановок поступающий обязательно проходит медицинский осмотр в поликлинике.
Во избежание травматических случаев администрация монтажной организации обязана принимать меры для их предупреждения.
К ним относятся:
•своевременная и надлежащая подготовка фронта работ;
•обеспечение электромонтажников исправным индивидуальным и бригадным монтажным инструментом, приспособлениями и оборудованием;
•предоставление в распоряжение электромонтажников исправных и проверенных средств механизации и электрифицированного инструмента;
•обеспечение электромонтажников своевременно испытанными и проверенными средствами защиты и спецодеждой, соответствующими характеру их работы, напряжению электроустановки, условиям окружающей среды;
•надежное ограждение рабочих мест;
•обеспечение стандартными плакатами по технике безопасности, указывающими место безопасной работы, запрещающими или разрешающими производство работ, предупреждающими об опасности поражения электрическим током;
•обеспечение объекта монтажа соответствующими средствами для работы на высоте (леса, подмости, лестницы, стремянки, подъемники и т.д.);
•подача к месту монтажа электрической сети напряжением 12 или 36 В, если по условиям работы или окружающей среды использовать электрооборудование более высокого напряжения опасно для жизни людей или запрещено соответствующими правилами или инструкциями;
•инструктаж электромонтажников на рабочем месте;
•проверка знаний персоналом правил техники безопасности и требований пожарной безопасности.
57
Условно графическое обозначение ТС ОПС
-магнитоконтактный
-приёмно-контрольный
прибор
-световой
-
инфракрасный пассивный
-
ручной пожарный
-
оповещатель звуковой
-
оповещатель комбинированный
-инфракрасный
оптико-электрноный
-
пожарный дымовой
58
Техническое обслуживание ТС ОПС
Техническое обслуживание представляет собой комплекс работ для поддержания исправности или только работоспособности изделия при подготовке и использовании по назначению, при хранении и транспортировке. Техническое обслуживание системы, комплекса следует проводить периодически по установленной форме.
В процессе технического обслуживания следует проверять:
состояние монтажа, крепление и внешний вид аппаратуры;
срабатывание извещателей и работоспособность приборов приемно-контрольных устройств;
состояние гибких соединений (переходов);
работоспособность основных и резервных источников электропитания;
работоспособность световых и звуковых оповещателей;
общую работоспособность системы, комплекса в целом.
Организация технического обслуживания и ремонта систем или комплексов объектов всех форм собственности должна соответствовать требованиям ГОСТ 18322-78, действующей ведомственной нормативной документации в данной сфере производства работ. Право проведения данного вида работ предоставляется организациям и физическим лицам в соответствии с действующим законодательством. Организация и порядок проведения работ по техническому обслуживанию Техническому обслуживанию подлежат все средства ОПС. Инженерно-технический персонал, в обязанности которого входит техническое обслуживание средств ОПС, должен хорошо знать электрические схемы, конструкцию и режимы эксплуатации средств ОПС, уметь производить их настройку и регулировку, быстро выявлять и устранять неисправности, вести эксплуатационно-техническую документацию. Регламентные работы, связанные со вскрытием пломб завода-изготовителя, выполняются только по истечении гарантийного срока службы. До истечения гарантийного срока службы проведение указанных работ возможно лишь в ремонтной мастерской с предварительного согласия завода-изготовителя, разрешение у которого запрашивается в произвольной форме с изложением причин, вызывающих вскрытия пломб. Сведения о проведении регламентных работ заносятся в журнал учета регламентных работ и контроля технического состояния средств ОПС. Результаты электрических измерений параметров технических средств ОПС, полученные при выполнении регламентных работ, заносятся в учетные карточки на объекты, оборудованные средствами ОПС, и соответствующие формуляры на аппаратуру. Соблюдение периодичности, технологической последовательности и методики выполнения регламентных работ, указанных в соответствующих картах проведения регламента технического обслуживания, обязательно. В процессе выполнения регламентных работ необходимо анализировать причины отказов и неисправностей средств ОПС и принимать меры, исключающие их повторение.
59
1 Регламент №1 1.1 Контроль состояния корпуса, кнопок, выключателей и переключателей , световой индикации, информационных надписей и пломбирования ПРИБОРА ПРИЕМНО-КОНТРОЛЬНОГО (ППК), его крепления (установки), заземления и внешних соединений. 1.2 Контроль состояния и крепления шлейфа сигнализации, линий связи. 1.3 Контроль состояния корпуса, крепления, внешних соединений и заземления оповещателей. Для световых дополнительно – наличие и мощность эл. ламп. 1.4 Проверка срабатывания системы при имитации ( по каждому шлейфу ) режимов : «Пожар» (тревога) , «Неисправность» (к. з. , обрыв) . Восстановление « дежурного режима» системы. Проводятся 1 раз в месяц 2 Регламент №2 2.1 Чистка наружных поверхностей корпуса ППК, внутреннего монтажа , контактов реле, разъемов. Контроль их состояния. 2.2 Чистка наружных поверхностей ИЗВЕЩАТЕЛЕЙ, внутреннего монтажа; контактной группы ; розетка – извещатель, контроль из состояния. Контроль состояния мест соединений со шлейфом. Контроль состояния вспомогательных элементов шлейфа (резисторов, диодов), контактов соединительных ( разъединительных ) коробов. 2.3 Чистка наружных поверхностей ОПОВЕЩАТЕЛЕЙ. 2.4 Замена индикаторных ламп (светодиодов) , кнопок, выключателей и переключателей, предохранителей, встроенных элементов питания ППК. Восстановление его внешних соединений, заземления, прочности крепления. 2.5 Устранение обрыва (к.з.), восстановление прочности крепления шлейфа сигнализации, линий связи. Замена вспомогательных элементов шлейфа (резисторов, диодов), ИЗВЕЩАТЕЛЕЙ. Восстановление контактов между розеткой и извещателем, между шлейфом и извещателем. 2.6 Восстановление прочности крепления, внешних соединений, Оповещателей . Замена эл. ламп. Проводятся 1 раз в 6 месяцев.
3 Дополнительные работы 3.1 Проверка выдачи сигналов управления, выносными оповещателями; проверка возможности телефонного разговора по лучу (шлейфу), сдача на ПЦН; проверка переключения с основного питания на резервное и обратно; проверка работоспособности внутренних контрольных устройств. 3.2 Измерение электрического сопротивления шлейфа сигнализации, сопротивления изоляции электрических цепей. 3.3 Измерение экспозициональной дуги гамма-излучения от радиоизотопных извещателей.
60
Регламентные работы №3 проводятся по итогам регламентных работ№2.
Регламентные работы №3 проводятся в специальных мастерских.
Заключение о регламентных работах №3 дает инженерно – технический персонал.
61
Правила пользования
Приведите в дежурный состояние ШС путем закрывания дверей, окон, фрамуг, и т.п., нажатием кнопки «Управление» включите прибор;
Если световой индикатор и оповещатель светятся ровным светом, то ШС исправен, если световой индикатор и оповещатель «мигают», то соответствующий ШС неисправен. Исправьте и повторите включение прибора. Включение и выключение приборов не должно вызывать включение звуковых оповещателей, независимо от состояние ШС - откройте выходную дверь и оставьте ее в открытом состоянии. Включите прибор при помощи ключа охраны, при этом световой оповещатель и индикатор соответствующей зоны должны «мигать». Звуковой оповещатель работать не должен. Закройте входную дверь, при этом мигающий режим свечения оповещателя и индикатора зоны сменится непрерывным. Спустя 3 минуты откройте выходную дверь. Световой оповещатель и индикатор зоны должны перейти в «мигающий» тревожный режим свечения, включится звуковой оповещатель на 3 минуты. Закройте выходную дверь, характер сигнализации тревоги не должен измениться, снимите прибор с охраны при помощи ключа охраны;
Проверьте способность прибора фиксировать срабатывание каждого извещателя включенного в ШС;
Если у вас задействована функция «вежливая подсветка» убедитесь, что после снятия прибора с охраны освещение в помещении сохраняется на 15сек;
В случае использования прибора в качестве пожарного убедитесь в способности прибора различать срабатывание извещателя от неисправности ШС.
Для этого произведите принудительное срабатывание пожарного извещателя, при этом индикатор соответствующей зоны должен мигать красным светом, убедитесь в готовности модуля порошкового пожаротушения путем размыкания цепи электропуска;
Путем отключения прибора от сети 220 В убедитесь в работоспособности прибора при питании от аккумулятора;
62
Заключение
В представленной курсовой работе произведено обследование данного помещения с выявлением возможных путей проникновения злоумышленника и места возникновения пожара. Исходя из проделанной работы было выяснено какие виды охранно-пожарной сигнализации более подходят для данного помещения с учетом различных факторов:
Принадлежность помещения
Климатические условия
Размеры помещения
Степень тяжести возможного ущерба, включая жизнь и здоровье людей
состояние стен, окон, дверей
Данные системы охраны будут защищать помещение от проникновений и пожаров. Стоимость 918797.5 р.
69
Список литературы
1.Охранные извещатели каталог оборудования 2009, 63стр.
2.Синилов в. г. системы охранной, пожарной и охранно-пожарной сигнализации: учебник для нач. проф. образования; учеб. пособие для сред, проф. образования / Вячеслав Григорьевич Синилов - 2-е изд., стер. — м.: издательский центр «академия», 2004. 352 с.
2.Интернет:
Материалы с сайтов:
http://www.tinko.ru
http://rss.tomsk.ru
http://aeisb.newmail.ru
