Магнитоконтактный ио-102-26
Я выбрал «ИО-102-26» потому что он отлично подходит для блокировки стальных дверей, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.
Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Технические данные
Коммутируемый ток :от 0,001 до 0,5 А.
Коммутируемое напряжение: от 0,02 до 72 В (макс. коммутируемая мощность не более 10 Вт).
Габаритные размеры: датчика 130х30х20;магнита 130х30х20.
Масса не более: датчика 0,1 кг; магнита 0,15 кг.
Диапазон температур: от -50 до +50 °С.
Относительная влажность:98% при 35 °С.
Переходное сопротивление замкнутых контактов :не более 0,5 Ом.
12
Магнитоконтактный ИО 102-5
Я выбрал ИО 102-5 потому что он предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения и состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коммутирующий элемент: геркон
Режим охраны: электрическая цепь замкнута
Коммутируемое напряжение : 0,05 - 72 В
Коммутируемый ток: 0,1 mA - 0,25 А
Коммутируемая мощность, макс.: 10 Вт
Выходное сопротивление датчика, макс.: 0,5 Ом
Электрическая прочность изоляции, мин: 500 В.
Наработка в указанных диапазонах 106 срабатываний.
Вибрационные нагрузки: (10–35)Гц 0,5g
Диапазон рабочих температур: -50°С...+50°C
Срок службы, не менее 8 лет
13
Извещатель пожарный дымовой оптический точечный ИПД-3.1М
Я выбрал «ИПД-3.1М» потому что он предназначен для обнаружения признаков пожара в закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма, и передачи сигнала “ПОЖАР” приёмно-контрольным приборам (ППК) .
Извещатель рассчитан на непрерывную круглосуточную работу с ППК по двухпроводному шлейфу пожарной сигнализации с номинальным напряжением питания шлейфа 12 В. Для работы извещателей с охранно - пожарными ППК с четырехпроводной схемой подключения извещателей применяется модуль согласования шлейфов модуль управления шлейфами (МУШ-2).
Принцип действия извещателя основан на контроле оптической плотности среды.
Чувствительность, дБ/м от 0,05 до 0,2 Инерционность, с, не более 10 Диапазон питающих напряжений, В от 10 до 30 Способ формирования выходного сигнала бесконтактный Способ подключения к ППК двухпроводная линия Ток потребления в дежурном режиме, мА, не более 0,095 Ток потребления в режиме "ПОЖАР", мА от 6 до 36 Внутреннее сопротивление в режиме "ПОЖАР", Ом, не более 500 Габаритные размеры, мм, не более 100х48 Масса, кг, не более 0,15 Диапазон рабочих температур, °С от минус 30 до + 55 Средний срок службы, лет, не менее 10
14
Пожарный ручной «ИПР-И»
Я выбрал этот извещатель потому что он представляет собой электронное устройство, предназначенное для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации. Для активации ИПР-И надо открыть крышку нажать на кнопку .
ИПР может использоваться в четырёх вариантах включения, определяемых схемой включения и положением джамперов J1. имитация Пожарный извещатель с Нормально замкнутым контактом, например, для ППК типа «Сигнал ВК»;
Технические характеристики
питание от шлейфа сигнализации, В: 9-28
потребляемый в дежурном режиме ток не более, мкА: 100 (при 12 В)
Средний срок службы, лет: 10
размеры, мм: 93x63x43
рабочая температура: -40 - +70
15
Приемно-контрольный прибор «Сигнал ВК 4»
Я выбрал Приемно-контрольный прибор «Сигнал ВК 4» потому что он предназначен для централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния четырех шлейфов сигнализации (ШС) с включенными в них охранными, пожарными или охранно-пожарными извещателями и выдачи извещений по четырем выходам на пульт централизованного наблюдения (ПЦН) о нарушении ШС, а также управления на объекте внешними и внутренними звуковыми и световыми оповещателями, сигнализаторами и индикаторами. "Сигнал-ВК-4" рассчитан на совместную работу с пультами централизованного наблюдения типа "Сирень-2М", "Нева-10", "Нева-10М", "Центр-М", "Центр-КМ", "Прогресс-ТС", "Фобос", "Фобос-ТР", "Фобос-3".
Технические характеристики "Сигнал-ВК 4":
Шлейфы сигнализации: 4
Сопротивление выносного резистора: 8,2 кОм
Длительность нарушения шлейфа сигнализации: 70 мс
Извещение "Тревога" на ПЦН, размыкание контактов исполнительных реле
Количество реле ПЦН: 4
Максимальные коммутируемые контактами исполнительных реле:
- ток: 50 мА
- напряжение: 72 В
Питание извещателей от прибора:
- напряжение: 50 В
- ток: 80 мА
Основное питание прибора: сеть переменного тока, 220В 50Гц
Резервное питание прибора: встроенная аккумуляторная батарея: 12В 7А*ч
Потребляемая мощность от сети (без внешних оповещателей): не более 30 Вт
Максимальная мощность выносного светового оповещателя переменного тока: 60 Вт
Максимальная мощность выносного светового оповещателя постоянного тока: 12Вх0,35А
Диапазон рабочих температур: от -10 до +50 С
Габаритные размеры: 254x310x95 мм
Масса: 8 кг
16
Особенности "Сигнал-ВК-4":
Выдача тревожного извещения по занятым телефонным линиям на "Фобос-3", "Фобос-ТР", "Атлас-3", "Атлас-6.
Возможность организации режима "тихой тревоги". - Возможность взятия под охрану и снятия при помощи электронных идентификаторов типа Touch Memory (DS1990A), с возможностью программирования до 15 идентификаторов.
Взятие и под охрану и снятие при помощи встроенного электронного замка или при помощи внешнего шифр-устройства.
Работа со считывателем "С2000-Proxy" дистанционных карточек типа КИБИ-001
Встроенный источник резервного питания.
Контроль напряжения сетевого питания и встроенной аккумуляторной батареи.
Возможность контроля вскрытия корпуса прибора.
Контроль изменения сопротивления каждого ШС в диапазоне от 2 кОм до 11 кОм со скоростью до 10% за час.
17

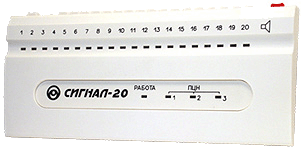

Приемно-контрольный прибор «Сигнал ВК-20»
Я выбрал Приемно-контрольный прибор «Сигнал ВК-20» потому что он предназначен для централизованной и автономной охраны магазинов, касс, банков, аптек, учреждений и других объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации (ШС) с включенными в них охранными, пожарными или охранно-пожарными извещателями и выдачи тревожных извещений о нарушении ШС по трем выходам на пульт централизованного наблюдения (ПЦН) и по интерфейсу RS-485 на пульт контроля и управления (ПКУ) "С2000", а также управления на объекте внешними и внутренними звуковыми и световыми оповещателями, сигнализаторами и индикаторами. Питание прибора осуществляется от внешнего источника питания постоянного тока напряжением от 10,2 до 15 В. Мощность, потребляемая прибором от источника питания без внешних оповещателей в дежурном режиме и в режиме "Тревога", составляет не более 15 Вт. Количество шлейфов сигнализации, подключаемых к прибору (информационная емкость) - 20.Напряжение в каждом шлейфе 24В. Корпус прибора состоит из основания и крышки. На основании закреплена печатная плата с радиоэлементами, на которой также расположены переключатели, светодиодные индикаторы и колодки для внешних соединений прибора. На основании также расположены отверстия для крепления прибора к стене. Прибор состоит из следующих основных узлов: коммутатор каналов; преобразователь напряжения для питания ШС; процессор; порты вывода; световые индикаторы; звуковой сигнализатор; выходные ключи; преобразователь интерфейса RS-485; энергонезависимая память.
Прибор Сигнал-20 состоит из следующих основных узлов: коммутатор каналов; преобразователь напряжения для питания ШС и обмоток реле; преобразователь напряжения для питания схемы прибора; процессор; световые индикаторы; переключатели; звуковой сигнализатор; выходные реле; устройство сброса питания ШС; преобразователь интерфейса RS-485; датчик вскрытия корпуса. Коммутатор каналов включает электронные ключи выбора канала, с помощью которых осуществляется подключение ШС к входу АЦП процессора. Преобразователи напряжения осуществляют формирование напряжений питания ШС, обмоток реле и схемы прибора. Процессор управляет всей работой прибора, а именно: циклически опрашивает шлейфы сигнализации и следит за их состоянием путем измерения их сопротивления с помощью встроенного АЦП; опрашивает состояние переключателей прибора; опрашивает состояние датчика вскрытия корпуса; 18
управляет внутренними световыми индикаторами, звуковым сигнализатором, выходными реле, сбросом питания ШС; принимает команды и передает извещения по интерфейсу RS-485 на пульт "С2000" или компьютер.......
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сигнал-20 Управление пятью релейными выходами: три реле ПЦН 28 В / 2 А или 80 В / 0,1 мА два реле для управления внешними световыми и звуковыми оповещателями 28 В / 2 А Напряжение питания – от 10,2 до 28 В Ток потребления в дежурном режиме – не более: 200 мА при питании 24 В 400 мА при питании 12 В Количество токопотребляющих датчиков, подключаемых к одному шлейфу – до 16 датчиков. Рабочий диапазон температур - от минус 30 до +50 °С Габаритные размеры - 355х160х35 мм
Особенности:
Контроль изменения сопротивления каждого охранно-пожарного ШС в диапазоне от 2 кОм до 11 кОм со скоростью до 10% за час. Выдача извещений по интерфейсу RS485. Прибор находится в дежурном режиме при нарушении ШС на время не более 50 мс. Если для данного ШС установлен параметр "Интегрирование 300мс", то прибор находиться в дежурном режиме при нарушении ШС на время не более 250 мс. В режиме "Диагностика" обеспечивается проверка исправного состояния прибора в целом, а также исправности внутренней и внешней световой и звуковой сигнализации. Для пожарных ШС предусмотрены режимы: "Неисправность", "Сработка извещателя", "Внимание! Опасность пожара", "Пожар". Предусмотрена защита от ложных срабатываний по пожарному шлейфу. Ограничен доступ к органам управления пожарными ШС для предотвращения несанкционированного сброса пожарной тревоги.
19
Приемно-контрольный прибор «Сигнал-20П SMD»
Я выбрал Приемно-контрольный прибор «Сигнал-20П SMD» потому что он предназначен для контроля состояния 20 шлейфов, возможность программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации, фиксация срабатываний в каждом шлейфе одного и двух пожарных извещателей, выходы управления пожаротушением, наличие интерфейса RS-485, управление от пульта «С2000» или от ПЭВМ. Пластмассовый корпус.
Назначение:
ППКОП «Сигнал-20П SMD» предназначен для контроля 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей.
Прибор обеспечивает:
взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера; дистанционное или локальное управление выходными реле; контроль на обрыв и короткое замыкание линий подключения оповещателей подключение резервного ввода электропитания к дополнительному входу; трансляцию кода (кода хозоргана) сетевому контроллеру для централизованного управления разделами; отображения состояния раздела на внешнем двухцветном индикаторе.
20
Технические характеристики Сигнал-20П SMD
Количество шлейфов сигнализации |
20 |
Количество параметров конфигурации по каждому шлейфу |
14 |
Количество программ управления по каждому выходу |
32 |
Количество паролей пользователей |
64 |
Количество программ управления по каждому выходу |
37 |
Емкость внутреннего буфера, событий |
24 |
Напряжение питания постоянного тока В |
10,2..28 |
Потребляемый прибором ток , в дежурном режиме, мА: |
|
при питании 24 В |
200 … 400 |
|
|
Ток нагрузки шлейфа, мА |
3,0 |
Количество релейных выходов, общее |
5 |
Из них: |
|
на переключение, 28 В 2А постоянного тока |
3 |
на замыкание, 28 В 10A постоянного тока |
2 |
Рабочий диапазон температур, °С |
-30 … +50 |
Габаритные размеры, мм |
230х135х43 |
|
|
21
Блок речевого оповещения «Рокот-2»
Я выбрал Блок речевого оповещения «Рокот-2» потому что он предназначен для использования на предприятиях, где при возникновении различных чрезвычайных ситуаций необходима система речевого оповещения. Особенности
Особенности
Прибор “Рокот-2” обладает следующими техническими особенностями: аналоговая память на 5 сообщений длительностью 23 с каждое; тактика работы прибора и сообщения для трансляции выбираются установкой перемычек; световая индикация состояния прибора; электромеханический ключ для блокировки клавиатуры; микрофонный и линейный входы; линейный выход; два выходных акустических канала; автоматический контроль соединительных линий управления и оповещения на появление замыканий или обрывов; усилитель мощности звукового сигнала; при перебоях в сети переменного тока предусмотрен автоматический переход на питание от резервного аккумулятора;
