Дифpакцией называется огибание светом пpепятствий. Само по себе огибание совеpшенно понятно, если пpинять во внимание волновую пpиpоду света (скоpее тpебует объяснения пpямолинейное pаспpостpанение света, т.е. отсутствие дифpакции во многих случаях). Обычно дифpакция сопpовождается появлением максимумов и минимумов интенсивности света, т.е. интеpфеpенцией.

1.Интерференция света. Оптическая длина пути. Условия мин и мах при сложении 2 когерентных волн.

Интерференция света – явление, где проявляются волновые свойство волн. Явление возникает при одновременном распространении 2-х или нескольких когерентных волн.

Если разность фаз δ постоянна во времени, то такие колебания наз. когерентными.

Если оба колебания не согласованы друг с другом, т.е. разность фаз δ как-то изменяется во времени, то такие колебания наз. некогерентными.

Оптическая разность хода:

∆φ= k₂x₂ – k₁x₁ = ω/v₂* x₂ - ω/v₁* x₁= ω/с (n₂x₂ – n₁x₁)

(n₂x₂ – n₁x₁) – оптическая длина пути δ

∆φ= ω/с * δ = 2π/λ₀* δ

Мах : 2π/λ₀* δ = π*2m → δ = λ₀/2 * 2m ; m = 0,1,2…

Min : 2π/λ₀* δ = π (2m+1) ; m = 0,1,2…

2.Расчет интерференционной картины от двух поперечных волн

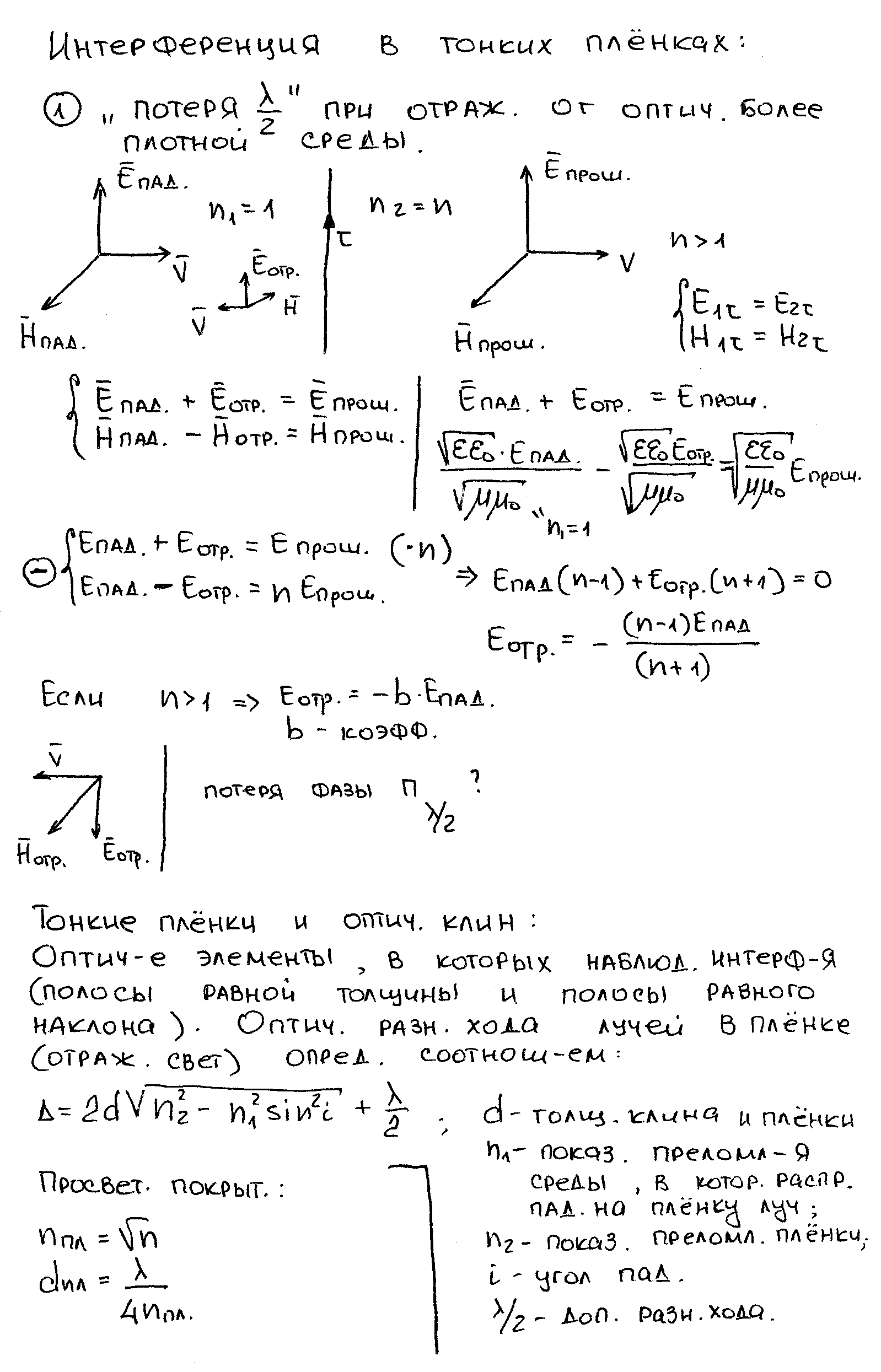

3. Интерференция в тонких пластинках и пленках

4. Применение интерференции света

Явление интерференции волн находит разнообразное применение:

1)Тот факт, что расположение интерференционных полос зависит от длины волны и разности хода лучей, позволяет по виду интерференционной картины (или их смещению) проводить точные измерения расстояний при известной длине волны или, наоборот, определять спектр интерферирующих волн (интерференционная спектроскопия).

2)По интерференционной картине можно выявлять и измерять неоднородности среды , в которой распространяются волны, или отклонения формы поверхности от заданной.

3)Явление интерференции волн, рассеянных от некоторого объекта с «опорной» волной, лежит в основе голографии

4)Интерференционные волны от отдельных «элементарных» излучателей используются при создании сложных излучающих систем (антенн) для электромагнитных и акустических волн.

 5)Просветление оптики и получение высокопрозрачных покрытий и селективных оптических фильтров.

 6) Получение высокоотражающих диэлектрических зеркал



5. Дифракция света

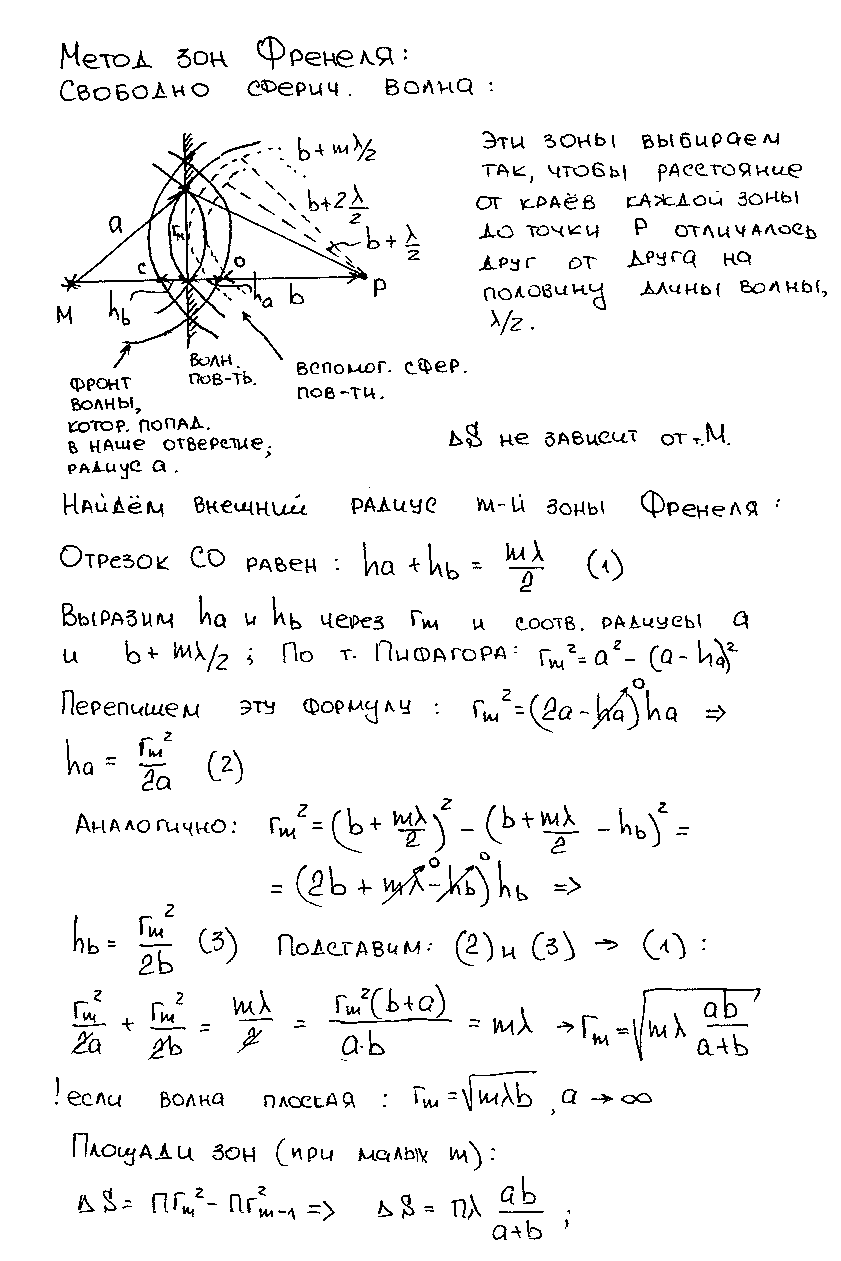

6. Метод зон Френеля

7. Дифракция плоских волн на щели

8. Дифракционная решетка Дифракционный спектр.

Дифракционный спектр    Распределение ин­тенсивности на экране, получаемое вследствие дифракции Основная часть световой энергии сосредо­точена в центральном максимуме. Сужение щели приводит к тому, что центральный максимум расплывается, а его яркость уменьшается (это, естественно, относится и к другим максимумам). Наоборот, чем щель шире (b > X ), тем картина ярче, но дифракционные полосы уже, а число самих полос больше. При b » X в центре получается резкое изображение источника света, т.е. имеет мет прямолинейное распространение света. Эта картина будет иметь место только для монохроматического света. При освещении щели белым светом, центральный максимум будет иметь место белой полоски, он общий для всех длин волн (при (р = О разность хода равна нулю для всех длин волн)

Разрешающей способностью спектрального при­бора назовем безразмерную величину

 -- абсолютное значение минимальной разности длин волн двух соседних спектральных линий, при которой эти линии регистрируются раздельно.
