ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА «Технология машностроения»
Технология и оборудование токарной обработки
Методические указания по проведению лабораторных
и практических занятий
Ростов-на-Дону 2007
Составители: к.т.н., доцент В.И. Безжон
к.т.н., доцент Ю.Н. Пономарев
к.т.н., доцент Г.А. Прокопец
Технология и оборудование токарной обработки: Метод. указания по выполнению лабораторных и практических занятий для студентов нетехнологических специальностей очной и заочной форм обучения. - Ростов н/Д: Издательский центр ДГТУ. 2007. - 13 с.
Приведены основные сведения о токарной обработке, оборудовании, инструментах и технологии изготовления деталей. Даны указания на выполнение работы, приведены контрольные вопросы. Предназначены для студентов всех форм обучения специальностей 200101, 080507, 080502, 220501, 200503, 260601, 200501, 220402, 190206, 280202, 220201.
Печатается по решению методической комиссии факультета «Технология машиностроения»
Рецензент доцент, к.т.н. В.П. Лебедев
Научный редактор профессор, д.т.н. М.А. Тамаркин
Издательский центр ДГТУ, 2007
Цель работы:
Ознакомиться с сущностью токарной обработки, структурой и содержанием техпроцесса обработки детали.
Содержание работы:
Изучить по методическим указаниям разделы, обеспечивающие достижение целей работы.
На токарном станке произвести пробную установку заданной подачи, числа оборотов изделия и глубины резания (с помощью мастера).
Установить заготовку и резец.
Осуществить включение станка, механизма вращения шпинделя, подачи и ускоренных перемещений суппорта (с помощью мастера).
Обработать деталь на станке.
Зафиксировать последовательность обработки детали в форме технологического процесса, характеризуя его структуру.
Составить отчет.
Сущность токарной обработки
Обработка металлов резанием – это процесс резания режущим инструментом с поверхности заготовки слоя металла в виде стружки для получения необходимой геометрической формы, точности размеров, взаиморасположения и шероховатости поверхности детали.
Чтобы срезать с заготовки слой металла, необходимо режущему инструменту и заготовке сообщать относительные движения.
Технологический метод формообразования поверхностей заготовок токарной обработкой (точением) характеризуется двумя движениями: вращательным движением заготовки V (главное движение) и поступательным движением режущего инструмента резца (движение подачи) S (рис .1). Движение подачи осуществляется параллельно оси вращения заготовки Sпр (продольная подача), перпендикулярно к оси заготовки Sн (наклонная подача). В процессе резания на заготовке различают глубину резания t обрабатываемой поверхности 1, обработанную поверхность 3 и поверхность резания 2.

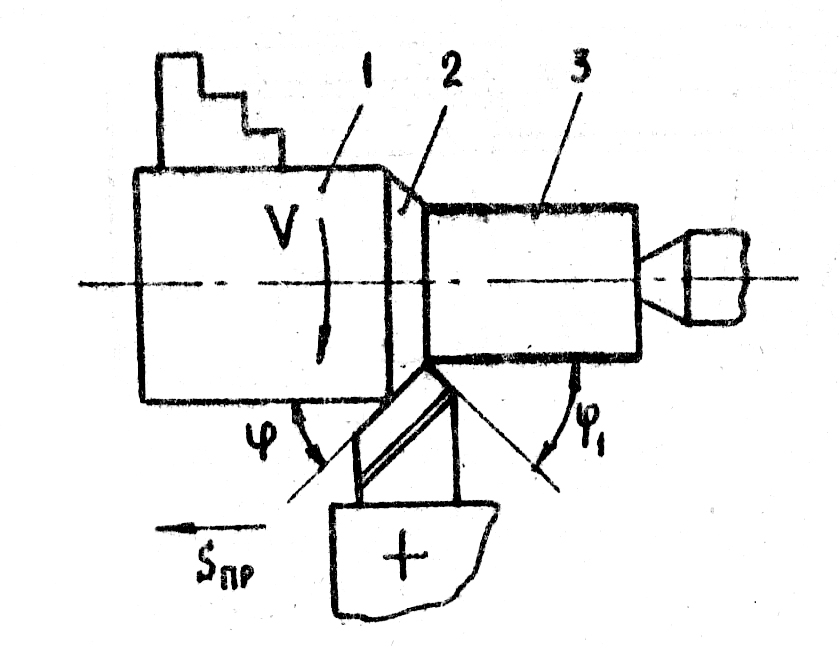

Рис. 1 - Схема обработки заготовок точением
Токарная обработка осуществляется на токарных станках. Инструментами для токарной обработки являются резцы, сверла, зенкеры, развертки, метчики, плашки и др.
