17) Методы измерения затуханий и усиления четырехполюсников. Измерение собственного затухания четырехполюсников.

Затухание явл. энергетической мерой передачи гармонического сигнала через четырехполюсник. Затухание опр. ур-ниями:

P1 – мощность входного сигнала; P2 – мощность на нагрузке измеряемого 4хполюсника.

Различают 3 вида затуханий : рабочее, вносимое и собственное.

Рабочее и вносимое затухания и усиления измеряют методами известного генератора и методом Z.

Методы измерения собственного затухания:

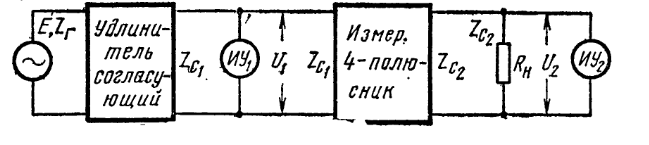

1)метод измерения уровней - выходное сопротивление удлинителя должно равняться входному сопротивлению измеряемого 4хполюсника, а сопротивление нагрузки = выходному сопрот. 4хполюсника.

Напряжения U1 и U2 измеряются измерителями уровней или электронными вольтметрами. Вх. сопротивления приборов должны быть высокоомными. Собственное затухание вычисляется по ф-ле :

а при Zc1 = zc2 зависит только от разности уровней напряжения U1 и U2 :

Погрешность данного метода определяется погрешностью измерителей уровней ИУ1 и ИУ2 и обычно составляет (0.5-1)

Смеха измерения:

2) Метод сравнения

Измереное затухание 4хполюсников сравнивают с затуханием образцового магазина затуханий . Метод применяют когда вх.сопротивление измеряемого 4хполюсника в рабочем диапазоне частот постоянно.

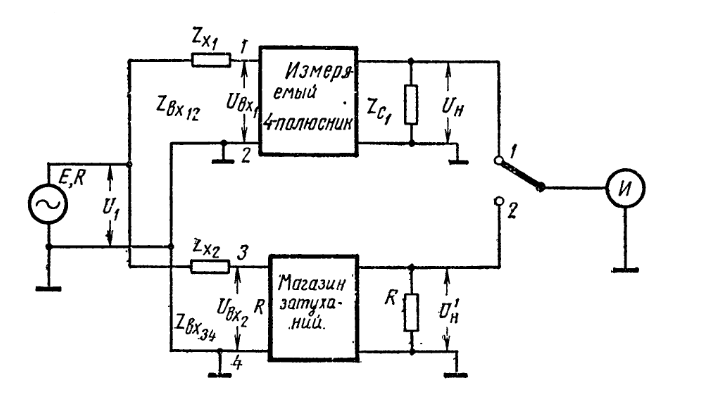

Схема: внутренне сопротивление R генератора и обзазцового МЗ чисто активны и равны между собой. Сопротивления Zx1 Zx2 предназначены для согласования нагрузочных сопротивлений на входе измеряемого 4хполюсника с его характеристическим сопротивлением Zc1 и на входе магазина затухания с его сопротивлением R.

Процесс измерения состоит в выравнивании напряжений Uн и Uн’ , подбором величины затухания МЗ при нескольких переключениях ключа П из положения 1 в 2. Измеряемый 4хполюсник и магазин затуханий нагружаются на свои выходные характеристические сопротивления. Из схемы видно напряжения Uн и Uн’ равны

3) Компенсационный метод

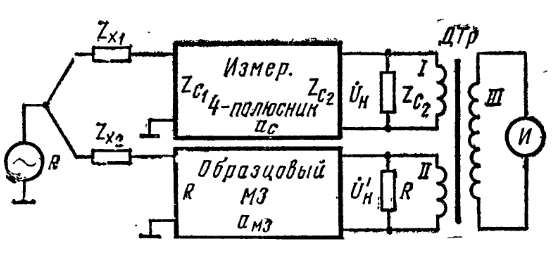

Схема измерения отличается от метода сравнения тем что напряжения Uн и Uн’ не попеременно, а одновременно подаются на вход индикатора через компенсационный узел в качестве которого обычно исп. дифференциальный трансформатор ДТр. Обмотки I и II ДТр включаются так что при подаче на них одного и того же напряжения выходное напряжение на обмотке III равнялось нулю. Модули этих напряжений выравниваются с помощью образцового МЗ, а фазы – плавным изменением частоты генератора.

Процесс измерения состоит в попеременной регулировке затухания МЗ и плавном изменении частоты генератора до получения нулевого показания индикатора. Результат определяется по ф-лам (*)

4) Метод холостого хода и короткого затухания

Метод относится к косвенным методам измерений. Собственное затухание определяется по результатам измерений входных сопротивлений 4хполюсникоа в режиме холостого хода Zхх и короткого замыкания Zкз по ф-ле:

Можно измерять затухания в пределах 1.5 – 15 дБ.

Достоинства – возможность проведения измерений без нагрузки измеряемого 4хполюсника на согласованные сопротивления и получение результата на любой заданной частоте.

Недостаток – невозможность измерения малых значений собственного затухания из-за резкого увеличения погрешности
