48) Магнитные цепи переменного тока и методы их анализа
49) Методы машинного расчёта нелинейных цепей (итерационные методы)
Решение нелинейного уравнения (системы нелинейных уравнений), описывающего (описывающих) состояние электрической цепи, может быть реализовано приближенными численными методами. Решение находится следующим образом: на основе первой, достаточно грубой, оценки определяется начальное значение корня (корней), после чего производится уточнение по выбранному алгоритму до вхождения в область заданной погрешности.
Наиболее широкое применение в электротехнике для численного расчета нелинейных резистивных цепей получили метод простой итерации и метод Ньютона-Рафсона, основные сведения о которых приведены в табл. 1.
Таблица 1. Итерационные методы расчета
Последователь-ность расчета |
Геометрическая иллюстрация алгоритма |
Условие сходимости итерации |
Примечание |
Метод простой итерации 1.Исходное нелинейное уравнение электрической цепи , где -искомая переменная, представляется в виде . 2. Производится расчет по алгоритму где - шаг итерации.
|
Здесь - заданная погрешность |
На интервале между приближенным и точным значениями корня должно выполняться неравенство |
1.Начальное приближение обычно находится из уравнения при пренебрежении в нем нелинейными членами. 2. Метод распространим на систему нелинейных уравнений n-го порядка. Например, при решении системы 2-го порядка
итерационные формулы имеют вид ; . 3. При решении системы уравнений сходимость обычно проверяется в процессе итерации.
|
Метод Ньютона- -Рафсона 1. На основании исходного нелинейного уравнения электрической цепи , где -искомая переменная, записывается итерационная формула где - шаг итерации. 2.По полученной формуле проводится итерационный расчет |
Здесь - заданная погрешность |
На интервале между приближенным и точным значениями корня должны выполняться неравенства |
Примечания п. 1,2 и 3 к методу простой итерации распространимы на метод Ньютона-Рафсона. При этом при решении системы 2-го порядка итерационные формулы имеют вид
где
|
50) Трансформаторы. Схема замещения и её использование для построения векторной диаграммы
ОБЩИЕ СВЕДЕНИЯ О ТРАНСФОРМАТОРАХ
Трансформатором называется статическое (т. е. без движущихся частей) электромагнитное устройство, предназначенное чаще всего для преобразования одного переменного напряжения в Другое или другие напряжения той же частоты. Трансформатор имеет не менее двух обмоток, у которых есть общий магнитный поток и которые элетрически изолированы друг от друга (за исключением автотрансформаторов).

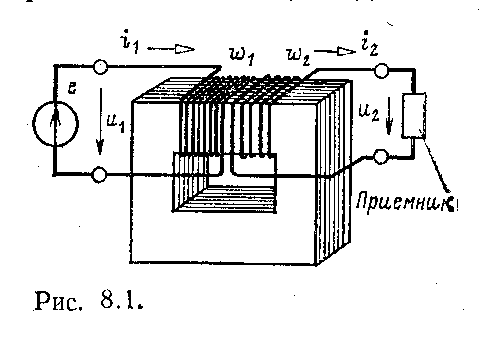

Д ля усиления индуктивной связи и снижения вихревых токов в большинстве трансформаторов обмотки размещаются на магнитопроводе, собранном из листовой электротехнической стали (рис. 8.1).
Магнитопровод отсутствует лишь в воздушных трансформаторах, которые применяются при частотах примерно свыше 20 кГц, когда магнитопровод все равно практически не намагничивается из-за значительного увеличения вихревых токов.
Обмотка трансформатора, соединенная с источником питания (сеть электроснабжения, генератор), называется первичной. Соответственно первичными именуются все величины, относящиеся к этой обмотке, — число витков, напряжение, ток и т. д. Буквенные обозначения их снабжаются индексом 1, например w1 ,и1 ,i1 (рис. 8.1). Обмотка, к которой подключается приемник (потребитель электроэнергии), и относящиеся к ней величины называются вторичными (индекс 2).

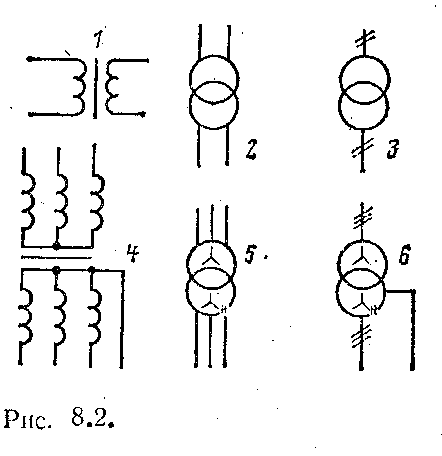

Различают однофазные (для цепей однофазного тока) и трехфазные (для трехфазных цепей) трансформаторы. У трехфазного трансформатора первичной или вторичной обмоткой принято называть соответственно совокупности трех фазных обмоток одного напряжения. На рис. 8.2 показаны основные условные графические обозначения однофазного (1, 2, 3) и трехфазного (4, 5, 6) трансформаторов.
Н а щитке трансформатора указываются его номинальные напряжения — высшее и низшее, в соответствии с чем следует различать обмотку высшего напряжения (ВН) и обмотку низшего напряжения (НН) трансформатора. Кроме того, на щитке должны быть указаны его номинальная полная мощность (В • А или кВ-А), токи (А) при номинальной полной мощности, частота, число фаз, схема соединений, режим работы (длительный или кратковременный) и способ охлаждения. В зависимости от способа охлаждения трансформаторы делят на сухие и масляные. В последнем случае (рис. 8.3) выемная часть трансформатора погружается в стальной бак, заполненный маслом. На рис. 8.3 показан трансформатор трехфазный масляный с трубчатым баком (в частичном разрезе), где ) — магнитопровод; 2 — обмотка НН в разрезе; 3 — обмотка ВН в разрезе, ниже нее и на среднем стержне матнитопровода видны неразрезанные катушки этой обмотки; 4 — выводы обмотки ВН; 5 — выводы обмотки НН; 6 — трубчатый бак для масляного охлаждения; 7 — кран для заполнения маслом; 8 — выхлопная труба для газов; 9 — газовое реле; 10 — расширитель для масла; 11 — кран для спуска масла.
Если первичное напряжение U1 трансформатора меньше вторичного U2, то он работает в режиме повышающего трансформатора; в противном случае (U1 > U2 ) в режиме понижающего трансформатора.
Впервые для технических целей трансформатор был применен П. Н. Яблочковым в 1876 г. для питания электрических свечей. Но особенно широко трансформаторы стали применяться после того, как М. О. Доливо-Добровольским была предложена трехфазная система передачи электроэнергии и разработана конструкция первого трехфазного трансформатора (1891 г.).
Схема замещения, построение векторной диаграммы
Рассмотрим теперь идеализированный однофазный трансформатор с магнитопроводом, выполненным из ферромагнитного материала, у которого нужно учитывать гистерезис.
При разомкнутой вторичной цепи схема замещения такого идеализированного однофазного трансформатора совпадает со схемой замещения идеализированной катушки.

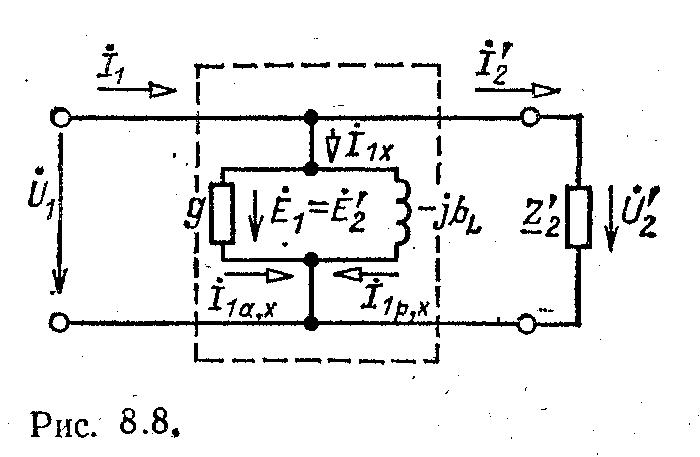

Активная g и индуктивная bL проводимости идеализированной катушки определяются после замены петли гистерезиса эквивалентным эллипсом. Схема замещения нагруженного идеализированного однофазного трансформатора приведена на рис. 8.8, на котором схема замещения идеализированного
однофазного трансформатора обведена штриховой линией.
Параметры элементов схемы замещения g и bL идеализированного однофазного трансформатора с магнитопроводом при учете гистерезиса зависят от частоты тока.
Действительно, площадь динамической петли гистерезиса магнитопровода зависит от частоты намагничивающего тока. Следовательно, и параметры эквивалентного эллипса, определяющие параметры схемы замещения идеализированного однофазного трансформатора, также зависят от частоты намагничивающего тока.

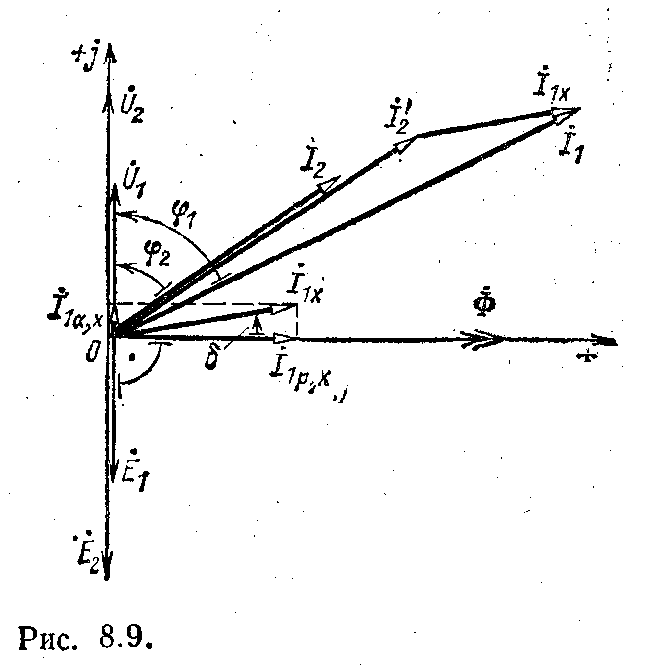

На рис. 8.9 приведена векторная диаграмма идеализированного однофазного нагруженного трансформатора. Начальная фаза, равная нулю, выбрана у вектора магнитного потока Ф в магнитопроводе. Вектор тока намагничивания I1х опережает вектор магнитного потока Ф на угол потерь δ так же, как и вектор тока I на векторной диаграмме катушки.
Векторы ЭДС Ё1 и Ё2, индуктируемых в первичной и вторичной обмотках идеализированного трансформатора отстают по фазе от вектора магнитного потока на угол π/2. Длины векторов напряжений между выводами первичной обмотки U1 и вторичной обмотки U2 равны соответственно, длинам векторов ЭДС Ё1 и Ё2, векторы напряжений опережают по фазе вектор Ф на угол π/2.
Составим теперь схему замещения реального однофазного трансформатора, в который идеализированный однофазный трансформатор входит как составная часть.

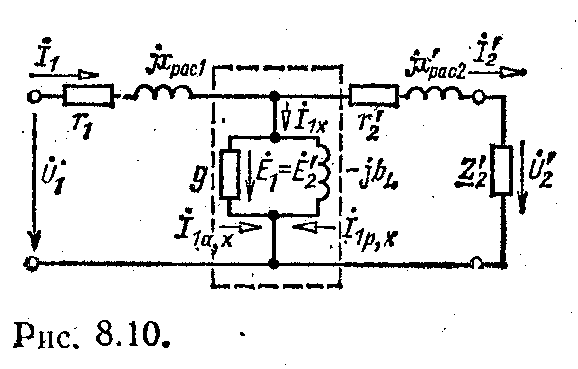

Схема замещения реального однофазного трансформатора показана на рис. 8.10, где храс1 = ωLpacl; r1 — индуктивное сопротивление рассеяния и активное сопротивление первичной обмотки и — приведенные индуктивное сопротивление рассеяния и активное сопротивление вторичной обмотки. Схема замещения идеализированного однофазного трансформатора выделена на рис. 8.10 штриховой линией.
Схеме замещения реального однофазного трансформатора соответствуют уравнения, составленные по второму закону Кирхгофа:
— комплексные сопротивления, учитывающие активные сопротивления обмоток и индуктивности рассеяния.

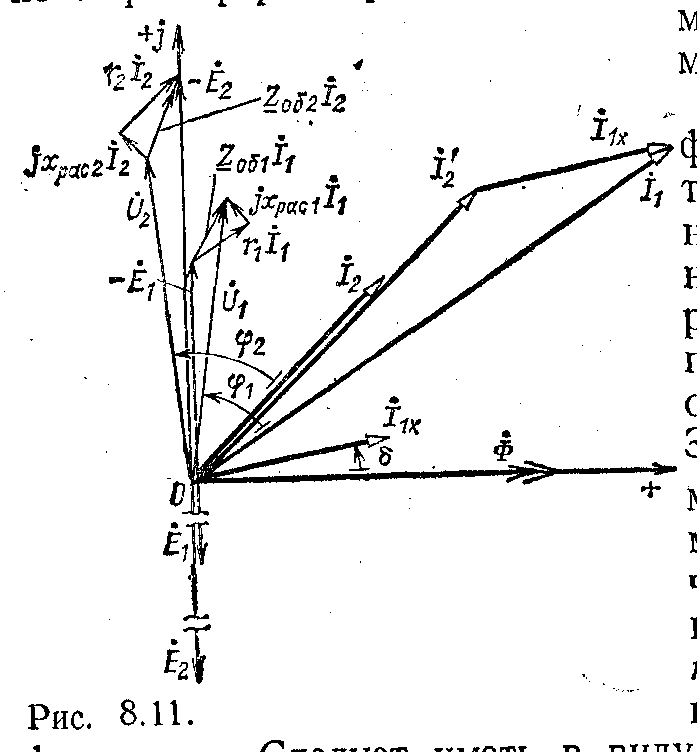

На рис. 8.11 приведена векторная диаграмма реального однофазного трансформатора. Ее построение аналогично построению диаграммы идеализированного трансформатора (рис. 8.9).
Из уравнений реального однофазного трансформатора и его векторной диаграммы следует, что отношение действующих значений напряжений между выводами вторичной обмотки и между выводами первичной обмотки не совпадает с отношением действующих значений ЭДС, индуктированных в этих обмотках магнитным потоком Ф в магнитопроводе. Действующие значения напряжений и называются полными внутренними падениями напряжений на первичной и вторичной обмотках трансформатора. Следует иметь в виду, что приведенная векторная диаграмма правильно показывает лишь качественные соотношения между величинами. Практически в большинстве случаев треугольники внутреннего падения напряжения малы, т. е. U1 =(приблизительно) Е1 и U2 = Е2, и можно считать, что Различают несколько режимов работы трансформатора, имеющего номинальную полную мощность Sном = S1иом = U1номI1ном: 1) номинальный режим, т. е. режим при номинальных значениях напряжения U1 = U1ном и тока I1 = I1ном первичной обмотки трансформатора; 2) рабочий режим, при котором напряжение первичной обмотки близко к номинальному значению или равно ему: , а ток I1 определяется нагрузкой трансформатора; 3) режим холостого хода, т. е. режим ненагруженного трансформатора, при котором цепь вторичной обмотки разомкнута (I2 = 0) или подключена к приемнику с очень большим сопротивлением нагрузки (например, вольтметр); 4) режим короткого замыкания трансформатора, при котором его вторичная обмотка коротко замкнута (U2 = 0) или подключена к приемнику с очень малым сопротивлением нагрузки (например, амперметр),
Режимы холостого хода и короткого замыкания возникают при авариях или специально создаются при испытании трансформатора.
