.6. Интерфейс ERwin. Уровни отображения модели

 Интерфейс выполнен в стиле Windows-приложений, достаточно прост и интуитивно понятен. Далее описан интерфейс версии Erwin 4.0 (Рис. 24).

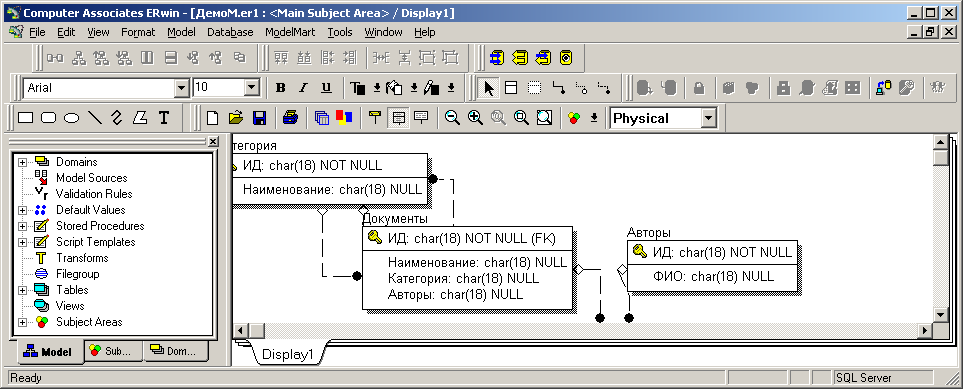

Рис. 24. Основное окно ERWin

Имеются следующие панели инструментов:

• Standard – содержит кнопки для управления файлами (новый, открыть, сохранить), кнопки отображения сущностей (только сущности, сущности и атрибуты, сущности и их определение), кнопки управления масштабом изображения, переключатель уровней модели (логический/физический).

• а

  б

  T oolbox – инструментальные кнопки создания элементов модели, сущностей и связей. Набор кнопок незначительно различается для логической и физической модели. Содержит кнопки: стрелка – выбор объекта, создание независимой сущности, создание связки‑подкатегории, создание сущности-представления, создание идентифицирующей и неидентифицирующей связи «один-к-одному», создание связи «многие-ко-многим», создание связи для сущности‑представления. Сущность‑представление – это виртуальная сущность, получаемая выборкой атрибутов из существующих сущностей. В терминах баз данных соответствует запросу.

Рис. 25. Панели Toolbox для логического (а) и физического (б) уровней модели

• Font&Color – управление шрифтом, начертанием и цветом различных элементов модели. Позволяет выделить цветом и шрифтом какие-либо смысловые части модели для облегчения восприятия.

• ModelMart – панель кнопок специального инструментального средства, предназначенного для связывания пакета BPWin и пакета ERWin.

• Transforms – преобразования сущностей (объединение, разделение и т.д.)

• Drawing – дополнительные рисуемые элементы (линии, прямоугольники, круги и т.д.)

• Alignment – выравнивание элементов модели

• DataBased – «прямое» и «обратное» проектирование БД и т.п.

Браузер элементов модели помогает ориентироваться среди множества элементов модели, выделяя и группируя их. Имеет три вкладки: «Model», «SubjectAreas» и «Domains».

Вкладка «Model» объединяет все элементы, в том числе элементы вкладок «SubjectAreas» и «Domains». Здесь можно просмотреть список всех сущностей, связей, узнать, какая сущность с какой связана, и каким отношением (родительская/дочерняя), просмотреть созданные правила проверки значений, типы данных и т.д.

Вкладка «SubjectAreas» содержит список предметных областей. Предметная область – это выборка из полной модели отдельных сущностей и их областей только тех, которые относятся к заданной области. Например, можно из общей информационной модели вуза выбрать только те сущности и связи, которые относятся, например, к деятельности деканата.

Вкладка «Domains» позволяет просматривать используемые в модели типы данных для атрибутов.

При создании новой модели пользуются панелью инструментов «Toolbox» (Рис. 25).

Далее – на практических занятиях и на лабораторной работе.

49. Краткие сведения и основные понятия об Microsoft Access, интерфейс Access.

MS Access – это СУБД, являющаяся универсальным программным инструментом создания обслуживания БД. Позволяет не только хранить большие массивы данных в определенном формате, но и обрабатывать их, представляя в удобном виде.

Среди многочисленных средств Microsoft Access следует выделить средства для создания:

• таблиц и схем баз данных;

• запросов выборки, отбирающих и объединяющих данные нескольких таблиц в виртуальную таблицу, которая может использоваться во многих задачах приложения;

• запросов на изменение баз данных;

• экранных форм, предназначенных для ввода, просмотра и обработки данных в диалоговом режиме;

• отчетов, предназначенных для просмотра и вывода на печать данных из базы и результатов их обработки в удобном для пользователя виде.

В СУБД поддерживаются различные модели данных.

Список объектов Microsoft Access:

Таблица – отношение;

Поля – столбцы отношения, атрибуты;

записи – кортежи;

Запрос – объект, который позволяет пользователю получить нужные данные из одной или нескольких таблиц (QBE или SQL)

Форма – объект, предназначенный в основном для ввода данных.

Отчет – объект, предназначенный для создания документа, предназначенного для печати.

Макрос – объект, содержащий несколько команд, которые, по мнению разработчика, должен выполнить Access в ответ на определенное событие.

Модуль – объект, содержащий программы на Microsoft Access Basic, которые позволяют разбить процесс на более мелкие действия и обнаружить ошибки, которые невозможно обнаружить с помощью макросов. Модули могут быть независимыми объектами, содержащими функции, которые вызываются из любого места приложения, также модули могут быть «привязаны» к отдельным формам или отчетам для реакции на происходящие в них изменения.
