Применение металлодетекторов.

Недостатком визуального осмотра является необходимость длительной повышенной концентрации внимания оператора, что не всегда дает надежный результат. Поэтому следующий шаг в повышении эффективности выявления ЗУ связан с объединением возможностей визуального и детекторного исследований.

Под детекторным исследованием понимается применение аппаратуры, которая контактным или бесконтактным способом воспринимает определенные физические свойства, свидетельствующие о наличии в обследуемом месте некоторых аномалий в виде неоднородностей, характерных излучений или конкретных веществ. С точки зрения эффективности обследования с применением детекторов существенно то, что они вырабатывают звуковой или световой сигнал в случае превышения заданного порога параметром, по которому осуществляется детектирование. Тем самым происходит не только выявление, но и локализация искомого устройства или предмета. Все в дальнейшем рассматриваемые методы являются детекторными.

Металлоискатели являются наиболее простым типом детекторов ЗУ, действующим по принципу выявления металлических предметов (элементов ЗУ) в непроводящих и слабопроводящих средах (дерево, одежда, пластмасса и т. п.). Детекторы бывают как ручного, так и арочного типа. Естественно, что для вышеопределенных целей подходят только ручные приборы. В настоящее время известны сотни модификаций металлодетекторов. Однако по принципу работы они почти яе отличаются друг от друга, а их основные особенности составляют только потребительские и эксплуатационные характеристики.

Практически все современные металлоискатели предназначены для поиска предметов как из черных, так и из цветных металлов. При этом об-

289

наружительная способность по дальности лежит в пределах от 10 до 500 мм и зависит, главньм образом, от массы предмета. Все приборы имеют звуковую, а иногда и световую сигнализацию. Приведем следующие типы металлодетекторов :

АКА 7202М — селективный металлодетектор, предназначенный для поиска металлических предметов в диэлектрических и слабопроводящих средах. Подает различные звуковые сигналы при приближении к предметам из черных и цветных металлов. Максимальная дальность обнаружения: 80 мм — винт М3х7; 100 мм — диск 15х1 мм. Питание — «Крона» 9 В.

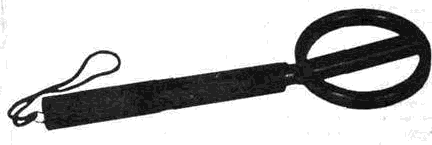

Рис. 194. Металлодетектор АКА 7202М

МАРС — металлодетектор, предназначенный для оперативного поиска предметов из черных и цветных металлов. Питание — «Крона» 9 В.

Рис. 195. Металлодетектор МАРС

СТЕРХ-92АР — металлодетектор, предназначенный для поиска металлических предметов в диэлектрических и слабопроводящих средах. Максимальная дальность обнаружения металлических предметов: 250 мм — диск 20х1 мм; 600 мм — пластина 100х100х1 мм. Питание — «Крона» 9 В.

290

Рис. 196. Металлодетектор СТЕРХ-92 АР

МИНИСКАН — малогабаритный селективный металлодетектор, предназначенный для оперативного обнаружения металлических предметов. Подает различные звуковые сигналы при приближении к предметам из черных и цветных металлов. Не нуждается в предварительных настройках. Питание — «Крона» 9 В.

Рис. 197. Металлодетектор МИНИСКАН
