16.Струйные принтеры – принцип действия терморезисторной и пьезоэлектрической технологий, характеристики, область применения. Выполнить подготовку к печати струйного принтера к пк.
17.Лазерные и светодиодные принтеры. Принцип действия, преимущества, недостатки, характеристики. Способ реализации цветной лазерной печати. Выполнить подготовку к печати лазерного принтера
Лазерный принтер - это устройство, формирующее на бумаге или другом носителе (прозрачной пленке, специальной ткани и пр.) полученное от компьютера изображение способом электрофотографии, т. е. используя способность некоторых материалов изменять свой электрический заряд под воздействием светового излучения.
Устройство лазерного принтера
Любое современное печатающее устройство состоит из трех основных узлов:
1) собственно печатающего механизма (слово «механизм» в применении к лазерному принтеру, вообще говоря, не совсем уместно, на самом деле это очень точное и сложное электронно-оптико-механическое устройство, во многих элементах которого, особенно тонере, реализуются последние достижения химических технологий),
2) контроллера, содержащего растровый процессор, который преобразует поступающие от компьютера данные в графические образы печатаемых страниц (в некоторых случаях эта задача может быть возложена и на центральный процессор ПК),
3) интерфейсного блока, обеспечивающего двунаправленный обмен данными с компьютером.

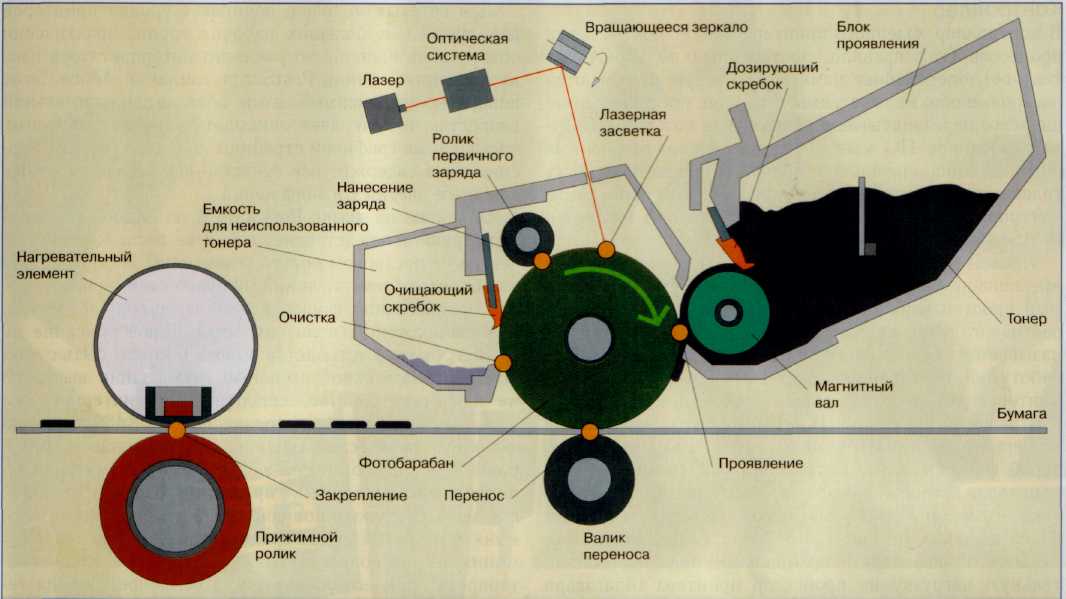

Рис. Принцип действия лазерного принтера
Печатающий механизм.
Фотобарабан. Центр печатающего механизма лазерного принтера - фотобарабан, называемый иногда также фотовалом, — металлическая трубка, покрытая пленкой из органического фоточувствительного полупроводника (ОРС, OrganicPhoto-Conductor). Сопротивление фоточувствительного слоя в темноте очень велико, но при освещении оно значительно уменьшается. Именно он с помощью тонера превращает в видимое и переносит на бумагу (или другой носитель) сформированное на нем лучом лазера изображение, представляющее собой «карту» электрических зарядов
Отметим, что длина самого барабана равна максимальной ширине печатаемой страницы, тогда как длина его окружности значительно меньше максимальной длины страницы, так что страница печатается за несколько оборотов ОРС (обычно за три). Поэтому все описанные ниже операции в процессе печати страницы, движущейся под барабаном с помощью системы резиновых роликов, повторяются при непрерывном его вращении с постоянной угловой скоростью. Прежде всего на барабан наносится значительный равномерный положительный электрический заряд. Раньше это делалось с помощью расположенных в непосредственной близости от него одного или нескольких коронирующих электродов (тонких проволочек, находящихся под напряжением в несколько тысяч вольт, вокруг которых возникает коронный разряд). Сейчас большинство изготовителей лазерных печатающих механизмов использует для этого специальный валик, так называемый валик первичного заряда (PCR, PrimaryChargeRoller). Затем блок развертки лазерного луча, управляемый контроллером принтера, построчно (в зависимости от разрешения принтера на одном дюйме окружности барабана может умещаться 300, 600, 1200 и более строк) переносит на барабан сформированное в памяти инверсное (зеркальное) изображение соответствующей части страницы.
Блок проявления (developer). Этот блок состоит из бункера с тонером, магнитного вала и так называемого дозирующего скребка (doctorblade). Магнитный вал, находящийся на небольшом расстоянии от фотобарабана или, в зависимости от конкретного исполнения, в непосредственном контакте с ним, захватывает тонер, который содержит магнитные частицы (обычно железо), и придает ему положительный заряд. Дозирующий скребок снимает с магнитного вала лишний тонер. Регулируя расстояние между скребком и валом, можно менять количество подаваемого тонера, а следовательно, насыщенность получаемого изображения. С магнитного вала положительно заряженные частицы тонера благодаря притяжению противоположных зарядов переходят на отрицательно заряженные участки фотобарабана, т. е. именно те, которые соответствуют темным участкам исходного инверсного изображения. Положительно заряженные участки остаются чистыми. Поскольку по абсолютной величине отрицательный заряд фотобарабана больше положительного заряда частиц тонера, последние меняют полярность своего заряда на отрицательную. В результате на барабане образуется видимое изображение, составленное из отрицательно заряженных частиц тонера и соответствующее исходному. Теперь его необходимо перенести на бумагу. Это делается все тем же проверенным электростатическим способом: на проходящий под фотобарабаном лист бумаги наносится положительный заряд. Для этого используется еще один валик, называемый валиком переноса (transferroller). Отрицательно заряженные частицы тонера притягиваются к положительно заряженному листу, формируя на нем готовое изображение. Однако на этом этапе полученное изображение еще нестабильно, его нужно закрепить на бумаге. Закрепление выполняется сдавливанием листа с тонером между двумя валиками блока термического закрепления (fuser), в просторечии «печки». Верхний валик нагревается до высокой (100—300 °С, в зависимости от материала тонера) температуры и расплавляет частицы тонера, а благодаря обеспечиваемому нижним (прижимным) валиком давлению расплавленный тонер проникает в структуру бумаги, образуя стойкое изображение.
Оставшиеся на фотобарабане частицы тонера счищаются полиуретановым чистящим скребком (wiperblade) и отправляются в емкость для неиспользованного тонера (wastebin). Чтобы счищенные частицы тонера не попали на бумагу, используется еще один скребок из майлара, направляющий их в емкость. Очистка барабана необходима, чтобы на странице не возникало «призрачных» (ghost) изображений, создаваемых оставшимися от предыдущего прохода частицами тонера.
Контроллер. В контроллер лазерного принтера входят центральный процессор (как правило, построенный по RISC-архитектуре), оперативная память, в которую помещаются растровые образы печатаемых страниц, постоянная (чаще всего перезаписываемая) память, в которой хранится встроенное ПО контроллера, а также встроенные шрифты. Дополнительные модули флэш-памяти могут содержать дополнительные шрифты или программы-интерпретаторы языков описания страниц, например PostScript.
Интерфейс подключения. До недавнего повсеместного проникновения интерфейса USB практически любой выпускавшийся в мире принтер, за исключением редких моделей с интерфейсами RS-323C или SCSI, оснащался параллельным интерфейсом Centronics с 36-контактным разъемом, который подключался кабелем к 25-контактному D-образ-ному разъему LPT-порта ПК.
Первоначально скорость передачи интерфейса составляла 150 кбайт/с, и он был однонаправленным, т. е. данные могли передаваться только от компьютера к принтеру. Поэтому информацию о состоянии принтера компьютер получить не мог. В дальнейшем спецификация интерфейса была расширена режимами EPP (EnchancedParallelPort) и ЕСР (ExtendedCapabilityPort), применяя которые можно было обеспечить двунаправленную передачу данных и поднять скорость передачи до 2 Мбайт/с. Стандарт, описывающий такой параллельный интерфейс, был принят IEEE в 1994 г. и получил название IEEE 1284.
В современных принтерах IEEE 1284 встречается все реже и реже, причем, как правило, только как дополнительный к основному интерфейсу USB. Версия 1.1 последнего обеспечивает двунаправленную последовательную передачу данных с (теоретическими) скоростями до 12 Мбит/с (1,2 Мбайт/с), а версия 2.0 — до 480 Мбит/с (48 Мбайт/с). Большинство последних моделей принтеров оснащаются интерфейсом USB 2.0, хотя его максимальная скорость передачи чаще всего избыточна для этих целей.
После USB самый распространенный сейчас интерфейс принтеров — это Ethernet 10/100 Мбит/с. В последнее время сетевым интерфейсом нередко стали оснащаться не только высокопроизводительные принтеры для средних и больших рабочих групп, но и модели для небольших рабочих групп и даже некоторые модели уровня SOHO. Часто принтер стандартно оснащается только интерфейсом USB, но в нем предусматривается гнездо для установки приобретаемой дополнительно сетевой интерфейсной платы, причем это может быть не только проводной Ethernet-адаптер, но и плата Wi-Fi, Bluetooth или комбинированная. Для некоторых моделей принтеров факультативно предлагается ИК-приемник, позволяющий выводить данные на печать через ИК-порт ноутбука или КПК.
Современный сетевой интерфейс принтера — это не просто Ethernet-контроллер. Это фактически принт-сервер, реализующий различные стеки протоколов, в том числе TCP/IP, IPX/SPX, AppleTalk, NetBEUI и др. Нередко в состав встроенного ПО сетевого адаптера входит полнофункциональный HTTP-сервер с Web-узлом, обеспечивающим управление принтером и контроль его состояния с помощью обычного браузера. Встроенный FTP-сервер позволяет передавать задания на принтер по протоколу FTP, а также модернизировать встроенное ПО путем передачи по FTP новых образов встроенного ПО. Могут быть реализованы также протоколы telnet, time, SMTP, POP3 (в этом случае принтер способен принимать задания на печать и передавать сообщения об изменении своего состояния по электронной почте), а также SSL-защита передаваемых данных.
