13) Электродинамические воздействия в токоведущих системах электрооборудования
Системы проводников при протекании по ним токов испытывают лектродинамические воздействия, сопровождающиеся значительными механическими напряжениями. При одинаковом направлении тока проводники притягиваются, при противоположном – отталкиваются.
Методы расчёта сил:
1. Сила рассматривается как результат взаимодействия проводника с током и магнитного поля.
2 . Сила рассматривается, как механическая работа, затрачиваемая на перемещение проводника, и равная изменению магнитной энергии. При пренебрежении электростатической энергией системы, деформацией системы и допуская, что ток в системе не изменяется, получим выражения для силы:
Электродинамические силы м/у параллельными проводниками конечной длины:

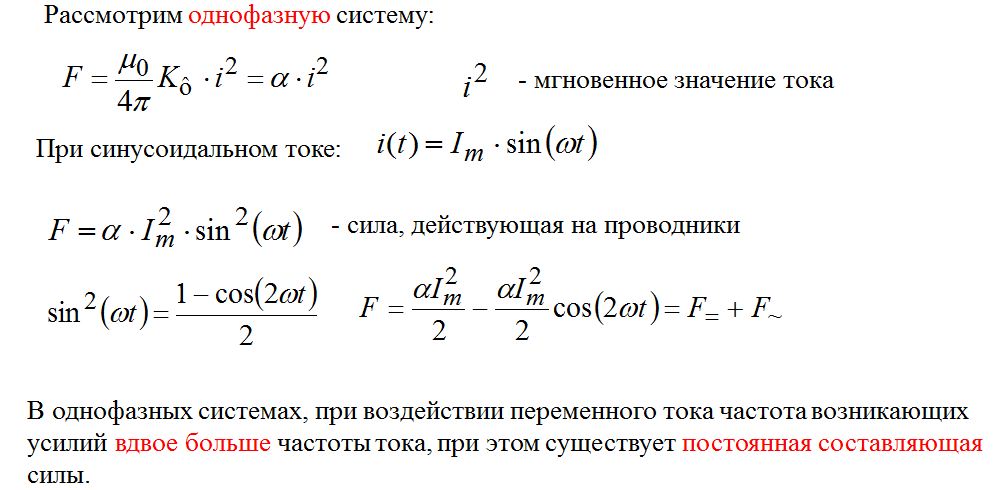

Электродинамические усилия при переменном токе:
Электродинамические усилия в трёхфазных системах:
Электродинамические усилия при разных видах КЗ:
Электродинамические усилия в ЭОВН:
В реальных аппаратах и конструкциях могут возникать большие усилия при взаимодействии токов одной фазы:
- при расщеплении фаз
- при форме проводника в виде петель (выключатели, ТТ)
Под электродинамической стойкостью понимают способность аппаратов или проводников выдерживать механические усилия, возникающие при протекании токов КЗ, без деформаций, препятствующих их дальнейшей нормальной работе.
Механический резонанс:
Токоведущие части испытывают вибрацию при протекании тока, если частота собственных колебаний системы близка к удвоенной частоте тока, то возникает механический резонанс.
Выражение для определения резонансной частоты. Коэф-т
k зависит от способа крепления проводников.
m – масса проводника
- момент инерции сечения
E – модуль упругости материала
14. Контактные системы электрических аппаратов
С опротивление контактов складывается из сопротивления оксидной плёнки на поверхности контактов и сопротивления, обусловленного эффектом «стягивания» тока. Проводимость оксидной плёнки зависит от силы нажатия контактов. Как правило,в высоковольтных аппаратах плёнка при нажатии разрушается. Площадь соприкосно-вения также определяется силой нажатия и твёрдостью материала контактов. HB – твёрдость
R1-переходное сопротивление единичного контакта S-площадь соприк при нажатии
Для системы контактов необходимо иметь данные о наибольшей
температуре в месте соприкосновения, и о температуре элементов контактов,
соприкасающихся с изоляционными материалами. Для сильноточных аппаратов применяется эллиптическая модель температурного поля. Для этой модели существует
зависимость между температурой площадки соприкосновения контактов и величиной тока. Основной нагрев контактов происходит в области стягивания линий тока. Считается, что процесс нагрева контактов при КЗ – адиабатический. Область стягивания линий тока принимают в виде сферы радиусом r0.
Т епло, выделяемое в области стягивания линий тока
В ыражение для определения температуры
контактов при протекании тока КЗ:
Протекание токов КЗ через замкнутые контакты сопровождается
возникновением усилий самопроизвольного размыкания контактов, что
м ожет привести к их свариванию. Силы, возникающие в контактных системах при протекании токов КЗ: Электродинамическая составляющая силы отброса контактв
Сваривание контактов:
Длительное протекание ном. тока и токов КЗ вызывает повышение температуры площадки соприкосновения из-за чего материал может расплавиться и произойдёт сваривание контактов
Самопроизвольное размыкание контактов, ударные сотрясе-ния и вибрация в процессе включения могут также привести к свариванию из-за действия коротких дуг
В процессе длительной работы контактов в замкнутом состоянии может произойти холодное сваривание:
К материалам контактов предъявляют следующие требования:
Высокая электрическая проводимость и теплопроводность
Высокая коррозионная стойкость в воздушных и других средах
Стойкость к образованию плёнок с высоким электрическим сопротивлением
Малая твёрдость для уменьшения требуемых сил нажатия
Высокая твёрдость для уменьшения механического износа при частых коммутациях
Малая эрозия материалов
Высокая температура плавления
Высокие значения тока и напряжения, необходимые для дугообразования
Простота обработки и низкая стоимость
