Билет №1Назначение и устройство магистрального нефтепровода

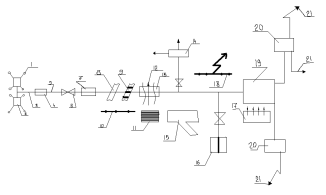

1.Нефтесборные промысловые трубопроводы 2.Нефтесборный пункт 3.Нефтесборная скважина 4.Нефтепровод с насосными сооружениями 5.Головные сооружения 6.Линейная запорная арматура7.Промежуточные насосные станций (6,4 Мпа) 8.Переход через Автодорогу 9.Переход через Ж/д 10.Линия связи 11.Аварийный запас труб 12.Переход через водную преграду 13.Лупинг 14. 15.Вдольтрассовая дорога 16.Подземное хранилище нефти с компрессорной станции 17.Электрохимзащита 18.Линия электропередач 19.Конечный нефтераспределительный пункт 20.Камера приема и пуска скребка.

Головные сооружения: головная насосная станция (ГНС), на которой происходит сбор и накапливание нефти и нефтепродуктов, и подводящих трубопроводов, по которым перекачивается нефть с промысла или нефтепродукты с завода в резервуары головной станции;Линейную часть, состоящую из труб-да с ответвлениями и лупингами (лупинг – трубопровод, идущий параллельно с основным на некотором участке,  подключается для увеличения пропускной способности), запорной арматурой. Переходами ч/з естеств. и искусств. преграды, компенсаторами; установок электрохим.защиты; линии технологической связи (кабельные воздушные и радиорелейные) сооружения линейной службы эксплуатации; постоянных вдольтрассовых дорог и подъездов к ним; вдольтрассовых линий электропередач и других объектов; назначение линейных сооружений – обеспечение заданных режимов перекачки нефти или нефтепродукта.Промежуточные перекачивающие станции,принимают и направляют нефть далее по труб-ду до след.станции, к конечным и промежуточным распределительным пунктам.Конечные пункты, которыми при перекачке сырой нефти обычно являются нефтеперерабатывающие заводы (НПЗ); если в конце трубопровода находится группа заводов, то сооружают распределительную нефтебазу, на которой нефть учитывается, хранится и распределяется м/у заводами; конечным пунктом нефтепродуктопровода является крупная нефтебаза, снабжающая нефтепродуктами район или область.На ГНС размещаются резервуарный парк, основная и подпорная насосные, внутриплощадочные трубопроводы, установка счетчиков, площадка запуска скребкового очистителя ( на нефтепродуктопроводах – шаровых разделителей). Помещение с фильтрами тонкой очистки, системы общего и оборотного водоснабжения, канализации, электроснабжения, здания административно-бытового и эксплуатационно-хозяйственного назначения, включая лабораторию, ремонтно-механическую мастерскую, склад горюче-смазочных материалов. Резервуарный парк предназначается для приёмки и сдачи нефти и нефтепродуктов, разделения нефтепродуктов по сортам, а также для их приемки в случае аварийной остановки нефтепровода или нефтепродуктопровода. Промежуточные насосные станции отличаются от ГНС меньшим объемом резервуарного парка или его отсутствием.

Конечные пункты включают в основном емкости (резервуары) для приема поступающего продукта и подачи его на НПЗ или нефтебазы районного (областного) значения. Располагаются эти базы обычно в узлах железных дорог, вблизи морских и речных портов. На конечном пункте производятся операции: прием и учет нефтепродуктов, наполнение и хранение необходимых запасов их, перекачка на водный и железнодорожный транспорт, распределение нефтепродуктов районным потребителям.

Экономика. Типы производственной структуры и типы производства

Производство – создание материальных благ, необходимое для существования и развития общества;

Результатом материального производства явл-ся: создание конечного продукта, обладающего заданными потребительскими свойствами.

Промышленное предприятие состоит из производственных подразделений, цехов, участков и обслуживающих хозяйств.

Состав цехов и служб предприятия производственные взаимосвязи м/у ними наз-ся производственной структурой предприятия.Производственная структура предприятия должна отвечать принципам организации производственного процесса, обеспечивать высокое качество продукции, высокую производительность труда и эффективность производства.

Производственная структура предприятия определяет разделение труда м/у его цехами и службами и зависит от целого ряда факторов: • от особенности выпускаемых изделий • от объема выпуска продукции и трудоемкости её изготовления • от способов изготовления продукции.

Основным структурным подразделением предприятия явл-ся цех. В состав предприятия входят следующие структурные подразделения: • основные цехи • вспомогательные цехи • обслуживающее хозяйство производственного назначения. • хозяйство по обслуживанию работников предприятия • службы управления и охраны

Основные цехи заняты производством продукции, на выпуске и реализации которой специализируется данное предприятие.

Вспомогательные цехи предназначены для обеспечения бесперебойной работы основных цехов. Они подразделяются на:-1- Инструментальные-2- Ремонтномеханические-3- Электроремонтные-4- Тарные (изготовляющие тару для упаковки готовой продукции).

Обслуживающее хозяйство производственного назначения включают: произв. подразделение, где осуществляются процессы, связанные с хранением, снабжением и подачи всем необходимого цехам основного и вспомогательного производства. Они выполняют функции обслуживания и транспорта.

Типы производственной структуры:1. предметная. 2. Технологическая. 3. Смешанная. При предметной структуре основные цехи предприятия их участки строятся по признаку изготовления узла. Предметная структура имеет большие преимущества. Она упрощает и ограничивает формы произв-ной взаимосвязи м/у цехами, удешевляет межцеховой и цеховой транспорт. Предметная структура цехов позволяет: расставлять оборудование по ходу технологического процесса, применять высокопроизв. станки. Всё это обеспечивает увеличение выпуска продукции. Повышение производительности труда и снижение себестоимости продукции. Технологическая структура – этот тип упрощает руководство цехом, позволяет мониврировать расстановкой людей, облегчает перестройку производства с одной номенклатуры изделия на другую. К числу недостатков отн-ся усложнение производственных взаимосвязей цехов, ограниченная возможность применения специальных станков, инструментов и приспособлений.Смешанная структура характеризуется наличием на одном и том же предприятии основных цехов, организованных и по предметному и по технологическому принципу. Предприятия, имеющие такую структуру преобладают в машиностроении и легкой промышл-ти. К числу преимуществ такого построения произв-ва отн-ся уменьшение объема длит-ти произв-ного цеха, улучшение условий труда, рост производит-ти труда, снижение издержак произв-ва.

Билет №2 Назначение и устройство магистрального газопровода

Газ-это  агрегатное состояние вещ-ва, характ-щееся очень слабыми связями м/у составляющими-молекулами, атомами или ионами и их большой подвижностью. Газ состоит из метана (CH₄) — от 92 до 98 %. В состав прир.газа могут также входить более тяжёлые углеводороды — гомологи метана: этан (C₂H₆), пропан (C₃H₈), бутан (C₄H₁₀).а также другие неуглеводородные вещ-ва: водород (H₂), сероводород (H₂S), диоксид углерода (СО₂), азот (N₂), гелий (Не).Магистральными называют трубопроводы, по которым нефть, нефтепродукты, прир. и искусств. газ, вода перекачиваются от мест добычи, переработки, забора (начальная точка трубопровода) к местам потребления (конечная точка).Состав магистральных газопроводов. МГ включает следующие группы сооружений: головные, линейные, сам газопровод, компрессорные станции (КС). Газораспределительные станции (ГРС) в конце трубопровода, подземные хранилища газа (ПХГ), объекты связи (высокочастотной и селекторной), системы электрозащиты сооружений трубопровода от коррозии, вспомогат. сооружения, обеспечивающие бесперебойную работу газопр-да (линии электропередач, водозаборные устройства и водопроводы, канализация), объекты ремонтно-эксплуатационной службы (РЭП), административные и жилищно-бытовые сооружения.На Главной КС газ подготавливают к дальнейшему транспорту. Здесь газ очищают сепараторами, пылеуловителями, в абсорберах от жидкости(для того, чтобы не образовались гидратные и гидравлические пробки в пониженных местах тр/да). Низкотемп.сепарация отделяет от газа воду и конденсат. В теплообменнике газ охлаждают холодным газом из сепаратора. После очистных устройств на Головном участке врезают Конденсатосборники. ГКС отличается от линейной тем, что на её территории размещены все установки по подготовке газа к дальней перекачке. Линейная часть газопр/да представляет непрерывную трубу м/у отдельными КС. КС включают в себя: компрессорный цех, установки для компримирования (сжатия), попутная очистка газа, установка охлаждения газа, доп.введение одоранта, узлы переключения с запорными устройствами для направления потоков газа в Выходе, установки подогрева газа для предотвращения гидратных пробок-используют водогрейные котлы.). ГРС предназначены для снижения давления газа до уровня, необходимого потребителям (от 0,3 до 1,2МПа).

На ГРС осуществляется дополнительная очистка газа и осушка газа, если степень одоризации недостаточна, то дополнительно одорируют газ. Давление газа в магистрали предусматривается от 1 до 7,5МПа, на выходе – от 0,3 до 1,2МПа иногда до 2,5МПа. Также на ГРС имеются:

• узлы редуцирования, где давление газа снижается и автоматически поддерживается на заданном уровне с помощью регуляторов давления различной мощности;• узлы очистки поступающего газа от пыли и жидкости, оборудуемые висциновыми фильтрами; масляными пылеуловителями или газовыми сепараторами;• узлы учета количества газа с камерными диафрагмами на выходных газопроводах и расходомерами-дифманометрами;• узлы-переключения с запорными устройствами для направления потоков газа непосредственно в выходные газопроводы по базисным линиям, минуя ГРС в аварийных ситуациях либо при ремонте установок; на выходных линиях устанавливают пружинные предохранительные клапаны, через которые в случае непредвиденного повышения давления в системе газ автоматически сбрасывается в атмосферу;• установки подогрева газа, чтобы предотвратить образование гидратных пробок; обычно для этого используются водогрейные котлы;• внешние входные и выходные трубопроводы – гребенка с большим числом запорной арматуры; Подземные хранилища газа обеспечивают регулирование сезонной неравномерности потребления газа. Сооружают их в выработанных нефтяных и газовых месторождениях, а также в благоприятных геологических структурах (водоносные пористые пласты). Для хранения газов хранилища сооружают в отложениях каменной соли.

1.Газовая скважина 2.Газосборный пункт 3.Коллектор 4.Головная КС 5.Линейныйтрубопровод 6.Линейная зап. арматура 7.Промеж. компрессорная станция 8.Переход ч/з автодорогу 9.Переход ч/з ж/д. 10.Линия связи 11.Аварийный запас труб 12.Водная преграда 13.Лупинг 14.Газораспределительная станция 15.Вдоль трассовая дорога 16.Подземное хранилище газа с компрессорной станции. 17.ЭХЗ 18.Линия электропередач 19.Конечный газораспред. пункт 20.ГРС для потребителей 21.Потребитель

Экономика. Организационно-правовые формы предприятий

Все юридические лица (организации) делятся на:-1- коммерческие-2- некоммерческие.

Юридическим лицом – признается государство, которое имеет обособленное имущество и отвечает по своим обязательствам этим имуществам, может от своего имени реализовать гражданские права, нести обязанности, быть истцом. Коммерческая организация в качестве основной цели своей деятельности ставит извлечение выгоды. Некоммерческая организация – не ставит основной целью извлечение прибыли.-1- Коммерческие организации:•Хозяйственные товарищества;•Хозяйственные общества (акционерные общества, общество с ограниченной ответственностью, общество с дополнительной ответственностью);•Производственные кооперативы;•Государственные муниципальные предприятия;•Производственные кооперативы;•Государственные муниципальные унитарные предприятия.

Хозяйственное товарищество делятся на:1. Полное товарищество – это товарищество, участники которого занимаются предпринимательской деятельностью и несут ответственность, принадлежащим им имуществу.Полное товарищество действует на основе учредительного договора, который сожержит наименование, место нахождения, порядок управления, обязанности, порядок распределения прибыли.2. Товарищество на вере (командитное) – товарищество, в котором на ряду с полными товариществами имеется один или несколько участников вкладчиков, которые несут риск убытка в пределах сумм внесенных ими вкладов.3. ООО создается одними или несколькими лицами, установленный капитал разделен на доли определенными учредительными документами разделов, участники общества не отвечают по его обязательствам и несут риск убытка, связанных с деятельностью общества в пределах стоимости внесенных ими вкладов.Уставной капитал – это первоначальный капитал, образуется в момент создания предприятия.

4. Общество с дополнительной ответственностью. Особенностью такого общества является то, что его участники несут субсидирную ответственность по обязательствам общества в одинаковом для всех кратном размере к стоимости их вкладов. Все другие нормы ГК РФ об обществе с ограниченной ответственностью могут применяться к обществу с дополнительной ответственностью. Акционерное общество – это объединение граждан и юридических лиц для совместной хозяйственной деятельности, его имущество формируется за счёт продажи акций, удостоверяющих права их владельца на фиксированную часть капитала акционерной фирмы. Особенности функционирования акционерных обществ заключается в следующем: - они используют эффективный способ мобилизации финансовых ресурсов;- распыленностью риска, т.к. каждый акционер рискует потерять только те деньги, которые он затратил на приобретение акций; - участие акционеров в управлении обществом; - право акционеров на получение дохода (дивиденда); - дополнительные возможности стимулирования персонала. Существует 2 вида Акционерных обществ:Открытое АО (ОАО) – акционерная форма, капитал которой распространяется по открытой подписке. Купить акцию и стать акционером может любой человек.Закрытое АО (ЗАО) – фирма, капитал которой разделен на части и рассредоточен среди некоторого числа собственников, причем акции не подлежат перепродажи.

Производственные кооперативы. Это добровольное объединение граждан на основе членства для совместной производственной или иной хозяйственной деятельности, основанной на их личном трудовом или ином участии и объединении его членами (участниками) имущественных паевых взносов. Члены производственного кооператива несут по его обязательствам субсидиарную ответственность. Прибыль кооператива распределяется между его членами в соответствии с их трудовым участием.

Билет №3Понятие, состав и структура основных производственных фондов

Основные фонды – это средства труда, которые многократно участвуют в производственном процессе не изменяя своей натуральной формы, а только частично изнашиваются, принося часть своей стоимости на готовый продукт. Основные фонды делятся на: - производственные - непроизводственные

Производственные прямо или косвенно участвуют в процессе произвосдвта. Степень участия этих фондов делят их на активную и пассивную части. Активная часть основных фондов участвуют в создании продукции, к ним относят: - силовые машины и оборудования, измерительные приборы, транспортные средства, вычислительная техника.

Пассивная часть основных фондов участвуют в производственном процессе косвенно, к ней относятся: - здание – сооружение - передаточное устройство. - хозяйственный и контрольный инвентарь. Не относятся к основным фондам предметы труда, у которых срок службы меньше 1 года, они принадлежат к оборотным фондам. Активная часть основных фондов в значительной степени определяет мощность организации и уровень его технического развития. Не производственные основные фонды в процессе производства не участвуют, к ним относят: - жилищное хозяйство, коммунальное хозяйство, бытовое обслуживание, здравоохранение.

Эти фонды находятся в распоряжении промышленных предприятий.

Необходимо соблюдение правильных пропорций м/у производственными и непроизводственными основными фондами – это обеспечивает рост благосостояния, повышению культурного уровня работающих, содействует повышению экономической эффективности производства.

Характеристика т/ п транспорта России .

Магистральный труб/д, транспорт, важнейшая и неотъемлемая часть ТЭК РФ. В стране создана разветвленная сеть газо, нефте и продуктопроводов. Система трубопроводов проходит по тер-рии практически всех субъектов федерации, протяженность магистр. т/п по которым осуществляется транспорт сырья составляет 219 тыс.км, в том числе газовые магистрали с учетом газопродуктопроводов 151 тыс.км. нефтепроводы 46 тыс.км, нефтепродуктопроводы 19,3 тыс.км. с помощью магистр. Т-п транспорта перемещается 100% добываемого газа, 99% нефти и более 50% продукции произведенной нефтеперерабатывающим предприятием. Т- п транспорт включает в себя большое количество технологических сооружений и агрегатов. На маг.г-п и подземных хранилищах единой системы газоснабжения эксплуатируются 250 газокомпрессорных станций с газоперекачивающими станциями общей установленной мощностью более 42 млн. кВт, а подачу газа обеспечивают 3,3 тыс. газораспред. Станций. В состав сооружений магистр. Н-п входит 395 перекачивающих станций, 100 нефтеперекачивающих станций, резервуарные парки общей емкостью 17,5 млн.куб. м. за последние годы резко возросла роль т-п транспорта в российской экономике. Т- п транспорт активно влияет на формирование ТЭК страны и отдельных регионов обеспечивающих перекачку добытых и переработанных энергоресурсов и транспортировку их на экспорт в страны ближнего и дальнего зарубежья, в связи с этим трубопроводный транспорт является эффективным инструментом реализации гос. Политики.

Билет № 4.Экономика. Учёт и виды стоимостных оценок основных фондов

Основные фонды на предприятиях учитывают в натуральных и стоимостных (денежных) измерителях.

Планирование и учет фондов в натуральных измерителях позволяют определить их количество и производственную мощность; каждая единица основных фондов имеет паспорт, в котором указывается дата приобретения, зафиксировано число произведенных ремонтов, определена степень износа.

Основные фонды учитываются также в стоимостной форме. Такая их оценка необходима для планирования затрат на обновление и капитальный ремонт основных фондов.

Оценка основных фондов – это денежное выражение их стоимости. Применяют 3 вида их оценки: 1. Первоначальная 2. Восстановительная 3. Остаточная

Первоначальная стоимость основных фондов – это стоимость основных фондов в период приобретения, включая расходы по их доставке и установке.Восстановительная стоимость основных фондов – это стоимость их воспроизводства в современных условиях. Величина отклонения восстановительной стоимости от их первоначальной стоимости зависит от темпов ускорения научнотехнического процесса и уровня инфляции.

В условиях инфляции переоценка основных фондов имеет важное значение и позволяет: 1. объективно оценить стоимость основных фондов 2. более правильно и точно определить затраты на производство и реализацию продукции. 3. определить величину амортизационных отчислений для простого воспроизводства основных фондов

4. устанавливать продажные цены на реализуемые основные фонды и арендную плату.

Остаточная стоимость представляет собой разность между первоначальной или восстановителньой стоимостью и суммой износа. Т.е. это та часть стоимости основных фондой, которая еще не перенесена на производимую продукцию

Оценка основных средств по их остаточной стоимости необходимо, чтобы знать их качественное состояние, определить коэф. годности и физического износа.

«Голубо́й пото́к» — газопровод между Россией и Турцией, проложенный по дну Чёрного моря.Общая протяжённость газопровода — 1213 км, из них: сухопутный участок на российской стороне от города Изобильный Ставропольского края до села Архипо-Осиповка Краснодарского края на побережье Черного моря длиной 373 км; морской участок от Архипо-Осиповки до терминала «Дурусу», расположенного в 60 км от города Самсун (Турция) длиной 396 км; сухопутный участок на турецкой стороне от города Самсун до города Анкара длиной 444 км. Диаметр трубы газопровода: равнинная часть сухопутного участка — 1400 мм, горная часть сухопутного участка — 1200 мм, морской участок — 610 мм. Газопровод голубой поток – уникальное газотранспортное сооружение. При строительстве применялось итальянское и японское оборудование. Основным партнером Газпрома при строительстве голубого потока выступала итальянская фирма ЭМИ, которая имеет большой опыт строительства морских трубопроводов и располагает крупнейшими в мире трубоукладочным флотом. Морская часть сварена из японских труб фирмы Сумитоко. Толщина стенки 34,8 мм. Трубы сварные, прямошовные, сварены из наклонной листовой стали АРТ – 5Х70, на трубе трехслойная полимерная изоляция толщиной 0,5 см, на трубе предусмотрена анодная защита. Газ в трубопровод поступает с месторождения заполярное по 2 маршрутам : основной – заполярное – Уренгой – ягельное – Чебоксары – починки – Фролов - изобильное . резервный маршрут через Казахстан

Заполярное – Надым – Кунгур – полянское – петровск – Александров гай – изобильное

Задача Рассчитать диаметр каната строп для подъема монтируемого турбоблока весом Q - 70 т, при количестве точек подъема – 4 и угле наклона троса к вертикали α - 45°.

Для обеспечения надежного подъема монтируемого агрегата необходимо правильно подобрать грузоподъемное приспособление. Для этого тросы, применяемые в грузозахватных приспособлениях (стропах, траверсах, и т.п) проверяют на разрыв исходя из следующего:

S = Q/(m*cos α) , R≥S*K, где S- максимальное усилие в одном тросе; Q- максимальный вес конструкции, монтируемой данным приспособлением- 70000кг; m- количество работающих тросов в рассматриваемом грузозахватном приспособлении- 4; α- угол наклона троса к вертикале 45˚; R-расчетное разрывное усилие; K- коэффициент запаса прочности, принимаемый для сторон грузозахватных приспособлений , грузоподъемностью более 50т, K= 6. Подберем диаметр троса для стропа , который монтирует насосный агрегат:S= ) = 70000/2,828427=24748,73843кг

R≥24748,73843*6 =148492,43кг

148492,43 *9,8=1455225,8Н . Зная разрывное усилие выбираем канат диаметром …

Билет№5 Земляные работы. Разработка траншей в нормальных условиях и на болотах. Оборудования и механизмы.

Земляные работы при сооружении Маг. т/п производятся в 2 этапа:

I – земляные работы выполняемые в подготовительный период: - Планировка строительной полосы – Рекультивация - Отсыпка полотна вдольтрассового проезда - Отсыпка технологических дамб и насыпей II – земляные работы выполняемые в основной период строительства и включает в себя следующее:Разработка траншей - Засыпка уложенного трубопровода - Устройство насыпей при подземной прокладке - Разработка подводных траншей и береговых урезов - Разработка котлованов при монтаже линейной арматуры.

Машины и оборудование для земляных работ

Одноковшовые экскаваторы. А) на участках с выраженной холмистой местностью Б) на участках прерывающихся различными преградами В) на кривых вставках Г) на мягких грунтах с включением валунов Д) на участках с повышенной влажностью и болотах Е) на участках дополнительных монтажных работ определяемых проектом (переходы, крановые узы) Ж) для разработки приурезенных траншей.

2. Роторные экскаваторы - На участках со спокойным рельефом местности.

3. Бульдозеры-рыхлители: А) для разработки котлована Б) для засыпки траншей В) для рыхления грунта Г) для разработки широких траншей Д) для рекультивации грунта Е) для вспомогательных операций как тяговое средство

4. Канатно-скреперное оборудование - Используется на болотах и обводненных участках ограниченной протяженности.

5. Скреперы и грейдеры - Они используются для сооружения вдольтрассовых проездов, вспомогательных насыпей и дамб, а также планировки участков и рекультивации.

6. Земснаряды и гидромониторы - Они используются на подводных переходах и морских трубопроводов.

7. Машины для бурения шпуров А) для разработки траншей в плотных и мерзлых грунтах Б) для рыхления отвалов грунта

8. Траншеезасыпатели - Используются для засыпки траншей и рекультивации грунта.

Земляные работы в нормальных условиях

Болото представляет собой избыточно увлажненные участки с толщиной торфяного слоя, более 0,5 м. Болота подразделяются на 3 типа:

А) целиком заполненная торфом, допускающие работу и неоднократный проход техники, с давлением 0,02 – 0,03 Б) заполненные торфом, но работа техники осуществляется со специальных приспособлений, типа: щитов, салазок, сланей с давлением до 0,01Мпа В) болота допускающие работу техники, только на плав средствах или канатно – скреперной установкой Г) Водная гладь

Разработка траншеи на болотах. Выбор технологий и оборудования и механизмов.Технологическая схема разработки траншеи на болотах зависит от времени года и типа болот: На болотах ограниченной протяжённости А) Одноковшовым экскаватором на пеноволокуше По мере разработки траншеи трактор тягач перемещает пеноволокушу с экскаватором двигаясь по минеральному грунту. В качестве тягового средства может выступать тракторная лебёдка или просто лебёдка. Пеноволокуша выполнена из подручных материалов. Б) С использованием канатно-скреперной установки. Данная схема используется на болотах длинной не более 300 м и может использоваться не только односторонняя, но и 2-х сторонняя установка. Вынутый грунт удаляется с помощью бульдозера или экскаватора. На болотах первого и второго типа значительной протяженности А) разработка траншеи с применением перекидных щитов или сланей. Слани изготавливают из труб малого диаметра, а щиты из брёвен. Слани изготавливаются на всю площадь опираемой поверхности экскаватора, а щиты шириной 2-2,5 м и длинной не менее 4 м. По мере разработки траншеи экскаватор переезжает на слани или щиты уложенные сзади, а передним цепляет за стропы и переносит назад. Б) В этом случае на болотах 1-ого и 2-ого типа значительной протяженности применяют экскаватор на болотном ходу с уширенными гусеницами. На болотах мощностью торфа менее 1 м( метод выторфывания) Данная схема используется в том случае если высота торфа не более 1 м, а под ним минеральный грунт. Страховочный трос используется в том случае, если минеральный грунт слабый. На болотах третьего типа А) на глубоких болотах траншею разрабатывают методом взрыва, а трубопровод укладывается методом сплава. Применяются горизонтальные спуровые заряды или сосредоточенные заряды или скважинные заряды, т.е. заряды выкладываются по оси траншеи с плавсредства и на одном из концов поджигают бефортов шнур. Б) На мелких болотах с применением технологических насыпей. Отсыпка грунта производится самосвалами, а планировка бульдозером. В этой технологической насыпи разрабатывают траншею необходимой глубины. Аналогичная схема может быть использована при прокладке трубопровода через неглубокие озера. Разработка траншеи одноковшовым экскаватором, боковым забоем с лежнёвом дороги через трубопровод.Данная схема используется только в экстренных случаях, когда нельзя применить другую схему разработки траншеи на болотах.

Экономика. Износ и амортизация основных фондов

В процессе экспл-ции осн.ф изнашиваются, бывают Физический износ и Моральный. Физический износ возникает под действием внешн.среды и экспл-ных нагрузок: детали машин деформируются, Ме подвергается коррозии. Физич.износ снижает стоимость осн.ф, делает их непригодными для экпл-ции. Моральный износ - это утрата фондами ценности до наступления их полного физич. износа.стоимость продукции возрастает а качество снижается. По мере экспл-ции осн.фондов идет непрерывное накопление средств для возмещения их износа. Эти средства образуют амортизационныйфонд.

Амортизация-денежное выражение износа осн.фондов. А=Спс+См+Скр+Сл-Со

Спс-полная первонач.стоимость осн.ф.в руб. См-затраты на модернизацию осн.ф. Скр-затраты на капит.ремонт осн.ф. Сл-затраты на ликвидацию осн.ф. Со-остаточная стоимость осн.ф.

Сумма, выражающая износ осн.ф, включення в себестоимость готовой продукции наз-ся Амортизационным отчислением.

Годовые аморт.отчисления Аг=А/Т, Т-срок службы осн.ф. в годах.

Амортизационные отчисления переносятся на стоимость продукции и отражается в издержках производства. Аморт-ное отчисление произв-ся равномерно каждый месяц, суммы начисляются по нормам в % к балансовой стоимости осн.ф.

Плановую сумму аморт-ных отчислений на год рассчитывают Апл-Фср(Ппв+Пкр).

Фср-средн.год. стоимость о.произв.ф. Ппв-норма аморт.отчислений на полное восстановление осн.ф. Пкр-норма аморт.отч. на капит.ремонт

Срендегодовая стоимость осн.ф. Фср=Фн+Фв (tв/12)-Фл*(12-tл/12)

Фн-стоимость осн.ф. на начало года в руб. Фв-стоим.вновь вводимых осн.ф. Фл-стоим.ликвидированных фондов .tл-число месяцев использования выбывающими фондов.

Размер годовых аморт.отч. выраж. в % к первонач. стоимости осн.ф. наз-ся Нормой амортизации.

Побщ=Аг/Спс*100%. Побщ=А/Спс*Т*100% . Побщ=Ппв+Пкр . Ппв=(Спс+Сл-Со/Спс*Т *100%). Пкр=См+Скр/Спс*Т *100%

ЗАДАЧА1.Вес трубы G, рассчитывают по формуле:

G = S*L*ρ, где G- вес трубы; S- площадь окружности трубы; L- длина трубы=11,3м; ρ – плотность материала трубы. ρ= 7.850кг/м³

2. Для определения площади окружности трубы, необходимо знать внутренний диаметр Dв. Dв = Dн - 2 δ.

3. Площадь окружности трубы S, можно найти, зная площади круга

(S= πD² /4)с наружным диаметром Sн и с внутренним Sв. Таким образом площадь окружности будет равна разности Sн и Sв. S = Sн – Sв

4. Зная все необходимые данные, подставляем их в формулу и находим вес трубы.

5. Найдем внутренний диаметр Dв = 0,72 м- (2 * 0, 014 м) = 0,692м

6. Найдем площади круга с внутренним и наружным диаметрами.

Sн= 3,14* 0,72² /4= 0,407м²

Sв= 3,14* 0,692² /4= 0,376м²

7. Найдем площадь окружности трубы S = 0,407м² – 0,376м² =0,031 м^2.

8. Найдем вес трубы G = 0,031 м^2. * 11,3 м * 7.850 кг/м³ = 2749,9 кг.

БИЛЕТ №6 Экономика. Кадры предприятия, их роль, состав и структура

Персонал предприятия, кадры - это основной состав работников предприятия. В зависимости от выполняемых или от функций.

Кадры предприятия делятся на следующие категории:

Рабочие- лица непосредственно занятые созданием материальных ценностей, ремонтом основных фондов. Перевозкой пассажиров.

Руководители- это лица занимающий должности. Руководители предприятий и их структурных подразделений, а так же заместители, главные специалисты: главный бухгалтер, главный инженер.

Специалисты- это работники. Занятые инженерно-технической, экономической , бухгалтерской , юридической деятельностью.

Служащие- работники осуществляющие подготовку и оформление документации, учет (кассиры, секретари и т.д.).

Структура кадров-Это соотношение категорий работника в общей их численности выражения в процентах.

Структура кадра может определятся по статусу работы, полу, возрасту и т.д.

Явочный состав- это количество работников списочного состава явившихся на работу.

Списочная численность- это все постоянные и временные работники числящиеся на предприятии, как и явившихся на работу в данный момент, так и отсутствующие на работе по какой либо причине.

Среднесписочный состав определяется путем суммирования списочного состава работников за все календарные дни периода включая выходные и праздничные дни и деления полученной суммы на полное календарное число дней периода.

Под текучестью кадров понимается выражение в процентах, отношение числа уволенных к среднесписочной численности за тот же период.

Причины отказов на магистральном трубопроводе.

Коррозия : внутренняя, внешняя, стресс, ручейковая.

Дефекты : труб, сварки, оборудования.

Эксплутационные : циклические нагрузки, ошибки оператора.

Технологические : посторонние- работы в охраняемой зоне, случайные природные явления. Повышение давления, парафины, гидраты, вода.

Дефект маг. Тр-да – это отклонение геометрического параметра стенки трубы, сварного шва, показателя качества материала трубы, не соответствующее требованиям действующих нормативных документов и возникающее при изготовлении трубы, строительстве или эксплуатации газопровода, а также недопустимые конструктивные элементы и соединительные детали, установленные на магистральные и технологические газопроводы и обнаруживаемые внутритрубной диагностикой, визуальным или приборным контролем или по результатам анализа исполнительной документации объекта.1. Дефекты геометрии трубы - это дефекты, связанные с изменением ее формы. К ним относятся:"Вмятина" - локальное уменьшение проходного сечения трубы в результате механического воздействия, при котором не происходит излома оси газопровода."Гофр" - чередующиеся поперечные выпуклости и вогнутости стенки трубы, приводящие к излому оси и уменьшению проходного сечения нефтепровода."Овальность" – дефект геометрии, при котором сечение трубы имеет отклонение от круглости, а наибольший и наименьший диаметры находятся во взаимно перпендикулярных направлениях.2. Дефекты стенки трубы. К ним относятся:"Потеря металла" - изменение номинальной толщины стенки трубы, характеризующееся локальным утонением в результате механического или коррозионного повреждения или обусловленное технологией изготовления."Риска" (царапина, задир) - потеря металла стенки трубы, происшедшая в результате взаимодействия стенки трубы с твердым телом при взаимном перемещении."Расслоение" - несплошность металла стенки трубы."Расслоение с выходом на поверхность” (закат, плена прокатная) - расслоение, выходящее на внешнюю или внутреннюю поверхность трубы."Расслоение в околошовной зоне" - расслоение, примыкающее к сварному шву."Трещина – дефект в виде узкого разрыва металла стенки трубы.3. Дефекты сварного шва – это дефекты в сварном шве или в околошовной зоне, типы и параметры которых установлены нормативными документами, - выявленные методами визуально-измерительного, ультразвукового, радиографического, магнитографического контроля и внутритрубной диагностикой.

К дефектам сварного шва относятся:Трещина, непровар, несплавление, поры, шлаковые включения, подрезы, превышения проплава.4. Комбинированными дефектами являются комбинации из приведенных дефектов. К таким дефектам относятся:

• дефект геометрии в сочетании с риской, потерей металла, расслоением или трещиной;

• дефект геометрии, примыкающий или находящийся на сварном шве;

• аномалии сварных швов в сочетании со смещениями;

• расслоение, примыкающее к дефектному сварному шву.

К дефектам газопровода относятся недопустимые конструктивные элементы, соединительные детали, не соответствующие требованиям СНиП 2.05.06-85*: тройники; плоские и другие заглушки и днища; сварные секторные отводы; переходники; патрубки с арматурой, не соответствующие действующим нормам и правилам; заплаты вварные и накладные всех видов и размеров; накладные элементы из труб («корыта»), приваренные на трубы и другие конструктивные элементы, не регламентированные настоящим РД или другими нормативными документами.

Билет №7 Конструктивные решения магистральных трубопроводов : подземная, надземная, наземная прокладка. Области их применения. Достоинства и недостатки

Так как линейная часть трубопровода проходит в различных климатических условиях с различными геологическими и топографическими условиями, поэтому применяют различные схемы прокладки трубопровода: Подземная, Полуподземная, Наземная, Надземная

1. Подземный способ прокладки трубопровода. Данный способ составляет 98% от общей длинны проложения трубопроводов. Отметка верхней образующей длинны ниже отметки грунта.

Плюсы данного способа: • Защита от внешних воздействий, т.е. высокая надежность в эксплуатации.

• Стабильность температурного режима • Устойчивость положения трубопроводов, т.к. произведена засыпка минеральным грунтом • Не изменяет рельеф местности .

Минусы данного способа: • Большой объем земляных работ • Сложность устройства траншей в скальных и мерзлых грунтах • В вечно мерзлых грунтах, температура перекачиваемого продукта больше О°С, поэтому необходима дополнительная теплоизоляция • В условиях обводненной местности необходима баластировка трубопроводв т.е. удержание газопровода на проектной разметке.

Параметры траншеи.

1) h – глубина траншеи

она определяется по формуле:H=Д_н +h_з, h_з - глубина заложения трубопровода, т.е. расстояние от верхней образующей трубы до верха траншеи.

Если Д_у < 1000 мм, то h_з ≥0,8 м Если Д_у ≥ 1000 мм, то h_з≥ 1м Если скальные грунты, то h_з ≥ 0,6м Если болото (осуш.), то h_з ≥1,1м.

2) в_т – ширина траншеи по дну.

Если Д <720, то в_т=Д+300мм. Если 720<Д< 1220, то в_т= 1,5Д Если Д≥1220мм, то в_т=Д+500мм.

При баластировки трубопроводов в_т=2,2Д.

Ширина траншеи по дну при поворотах в плане в_т=2 в_т

3)В – ширина траншеи по верху.Она зависит от заложения откосов.4)m - крутизна откосов.

Выбирается согласно СниПа, в зависимости от грунта. СниП – III 42-80.
