13. Метод контрольных чисел (синдромов) для обнаружения и исправления ошибок.

СМ. учебник. Информационные модели элементов инфраструктуры системы информатизации информационные модели кодирования помехоустойчивое кодирование линейные коды

методы контрольных чисел как пример декодирования линейного кода

14. Метод уплотнения каналов (чрк, врк и комбинированные). Структура т и е каналов.

Необходимость в этом вызвана тем, что в сети имеются элементы, к которым подходит с одной стороны множество первичных каналов, а выходит один уплотненный (групповой) канал.

Методы уплотнения.

Объединение нужно проводить таким образом, чтобы в ГК одновременно могли присутствовать все сигналы из ПК.

Частотное уплотнение каналов (см лекции Уплотнение каналов Частотное уплотнение каналов)

Временное уплотнение каналов- основано на временной избыточности сигналов в первичных каналах. Эта временная избыточность используется путем квантования непрерывных сигналов по времени, т.е. в интервалах времени между отсчетами одного ПК вводятся сигналы других ПК.

Статистическое уплотнение каналов (мультиплексирование)

В окна записываются только те каналы, которые содержат информацию (активны).

Средняя скорость передачи данных увеличивается.

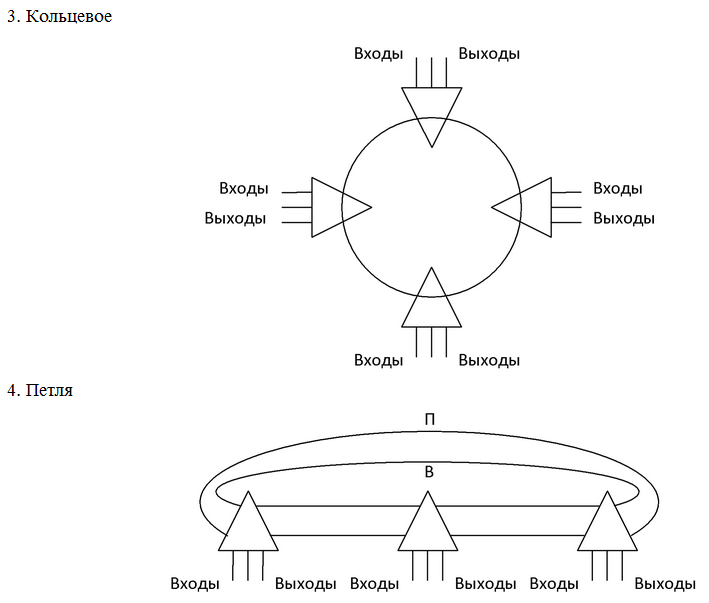

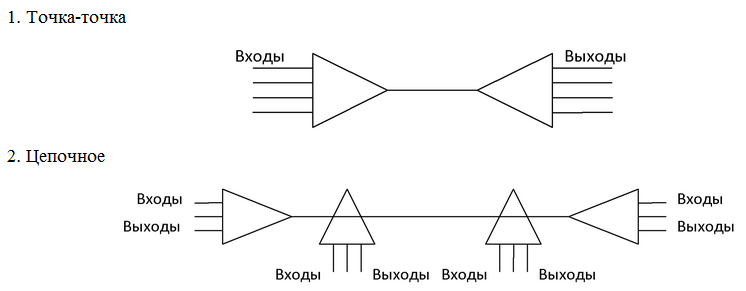

Способы соединения мультиплексоров в сетях передачи данных

Обладает большей защищенностью: если один из мультиплексоров отказал, то система замыкает петлю, и работоспособность сохраняется.

В случае выхода из строя мультиплексора, подключается вторичная петля.

Первые три способа такой защищенностью не обладают.

Мультиплексор должен выполнять следующие функции:

1

Выделить нужный ему сигнал и пропустить;

2

Пропустить и добавить;

3

Пропустить;

Выделить;

5

Приостановить.

Кодовое адресное уплотнение каналов.

По одной среде нужно передавать одновременно сведения от различных источников и приемников.

Биту каждого канала ставится в соответствие номер – кодовое слово. На передающей стороне имеется таблица частот, с помощью которой каждому биту кодового слова ставится в соответствие несущая частота. На приемной стороне выполняется обратная операция.

Линия T1 состоит из 24 каналов с пропускной способностью 64 Кбит/с, что в сумме дает 1,536 Мбит/с, и одного канала кадровой синхронизации со скоростью 8 Кбит/с.

В основе магистрали E лежит канал E1, который мультиплексируется из 30 каналов с пропускной способностью 64 Кбит/с и двух каналов для передачи служебной информации с пропускной способностью 64 Кбит/с, что в сумме дает 2,048 Мбит/с. Канал E2 имеет пропускную способность 8,448 Мбит/с. Канал E3 имеет пропускную способность 34,368 Мбит/с. Канал E4 имеет пропускную способность 139,264 Мбит/с. Канал E5 имеет пропускную способность 565,148 Мбит/с.

Для канала T1 используется кодировка B8ZS, для канала E1 используется кодировка HDB3. Эти каналы называются первичными.

15. Коммутация данных. Методы коммутации. Пространственная коммутация.

Имеется множество входных линий (каналов), которые нужно скоммутировать с выходными каналами. Коммутация данных связана с коммутацией каналов, в которых присутствуют эти данные.

Различают следующие виды коммутаций:

1

Пространственную коммутацию данных (реле);

2

Временную. Данные обладают временной избыточностью.

Методы коммутации.

1. коммутация каналов

2. коммутация пакетов

Пространственная коммутация данных

Коммутационное поле состоит из коммутационных звеньев. Коммутационное звено строится из первичных элементов коммутационных матриц.

Коммутационный механизм должен обеспечивать соединение выходов входных линий со входами выходных линий. Он может быть построен на коммутационной матрице.

На коммутационной матрице строится коммутационное звено.

Выходы матрицы i соединяются со входами i каждой матрицы.

Полученное коммутационное поле характеризуется тем, что каждая входная линия может быть соединена с каждой выходной линией. В этом заключается свойство полнодоступности коммутационного поля.

Если нужно соединить входную линию 7 с выходной линией 12, при связи входной линии 5 с выходной линией 10, то это соединение выполнено быть не может. Такое поле называется полнодоступным с блокированием.

Важен режим формирования промежуточных линий. Выбирая этот режим и число звеньев в коммутационном поле, можно обеспечивать различные показатели качества коммутации данных – вероятность потери заявки.
