- •12 Осадочные г.П. Классификация, представители, условия образования
- •13 Метаморфические г.П. Классификация, представители, условия образования
- •14 Основные породообразующие минералы состав, свойства ( группы кварца, алюмосиликатов, железистомагнезиальных, карбонатов и сульфатов)
- •15 Использование техногенных отходов для производства строительных материалов
- •16 Природные каменные материалы ( виды обработки, виды каменных изделий, характеристики и применения, их способы защиты)
- •18 Глинистое сырье для производства керамических изделий.
- •19 Добавки к глинам при производстве керамических изделий.
- •20 Схема и способы производства керамических материа
- •21) Стеновые керамические изделия.
- •22) Керамические изделия для внешней и внутренней облицовки зданий.
- •23) Керамические материалы и изделия: керам. Черепица, канализационные и дренажные трубы, санитарно-технические, кислотоупорные.
- •24) Стекло: определение, сырье для производства.
- •25) Технология производства стекла.
- •26) Листовые стекла. Разновидности.
- •27) Светопрозрачные изделия и конструкции из стекла.
- •28) Облицовочные изделия из стекла.
- •29) Ситаллы, изделия из каменного литья.
- •30) Определение и классификация неорганических вяжущих веществ.
- •31) Гипсовые вяжущие вещества: классификация, сырьё, технология, свойства, твердение, применение.
- •32) Воздушная известь: сырьё, технология, разновидности, твердение, свойства, применение.
- •33) Магнезиальные вяжущие: сырьё, технология, свойства, твердение, применение.
- •34) Гидравлические вяжущие: гидравлическая известь, романцемент, портландцемент.
- •35) Портландцемент: определение, основы и способы производства
- •36) Химический и минеральный состав портландцемента. Процесс твердения.
- •37) Коррозия цементного камня. Три вида коррозии. Способы защиты.
- •38) Технические характеристики портландцемента.
- •39) Разновидности портландцемента: быстротвердеющий, сульфатостойкий, пц с пав, пц с амд, белый
- •40) Глинозёмистый цемент: сырьё, производство, минералогический состав, твердение, свойства.
- •61. Рулонные кровельные и гидроизоляционные материалы на основе битумов и дегтей. Мастики, эмульсии, пасты.
18 Глинистое сырье для производства керамических изделий.
Сырье для- производства керамических изделийПо отношению к высоким температурам различают ' глины трех групп: огнеупорные, тугоплавкие и легкоплавкие."Огнеупорные глины обладают высокой огнеупорностью — не ниже 1580° С. Это чистые каолинитовые глины, содержащие мало механических примесей, в той или иной степени понижающих огнеупорность. Они обладают большой дисперсностью и очень высокой пластичностью. Глины, имеющие после обжига белый цвет, называются фарфоровыми, их применяют для производства фаянса и фарфора.„Тугоплавкие глины имеют огнеупорность от 1350 до 1580° С. Они содержат небольшое количество примесей кварца, полевого шпата, слюды, карбонатов кальция и магния; применяют их главным образом для производства облицовочного кирпича, плиток для полов, канализационных труб и т. д.л Легкоплавкие глины имеют огнеупорность ниже 1350° С. Эти глины наиболее разнообразны по составу: они имеют примеси песка, известняка, окислов железа, слюды, органических веществ и т.д. Их применяют для производства кирпича, блоков, черепицы и аналогичных изделий.

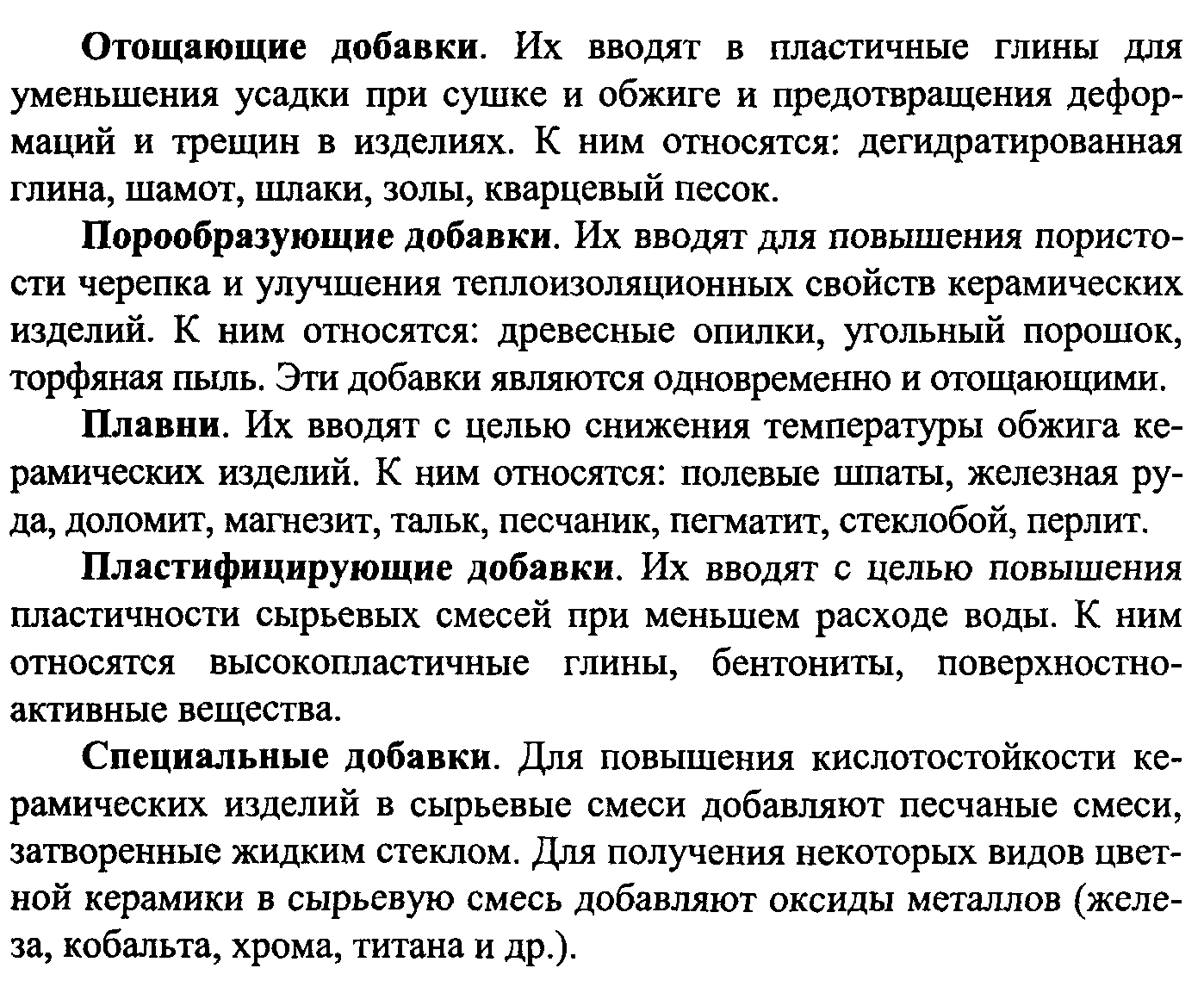

19 Добавки к глинам при производстве керамических изделий.

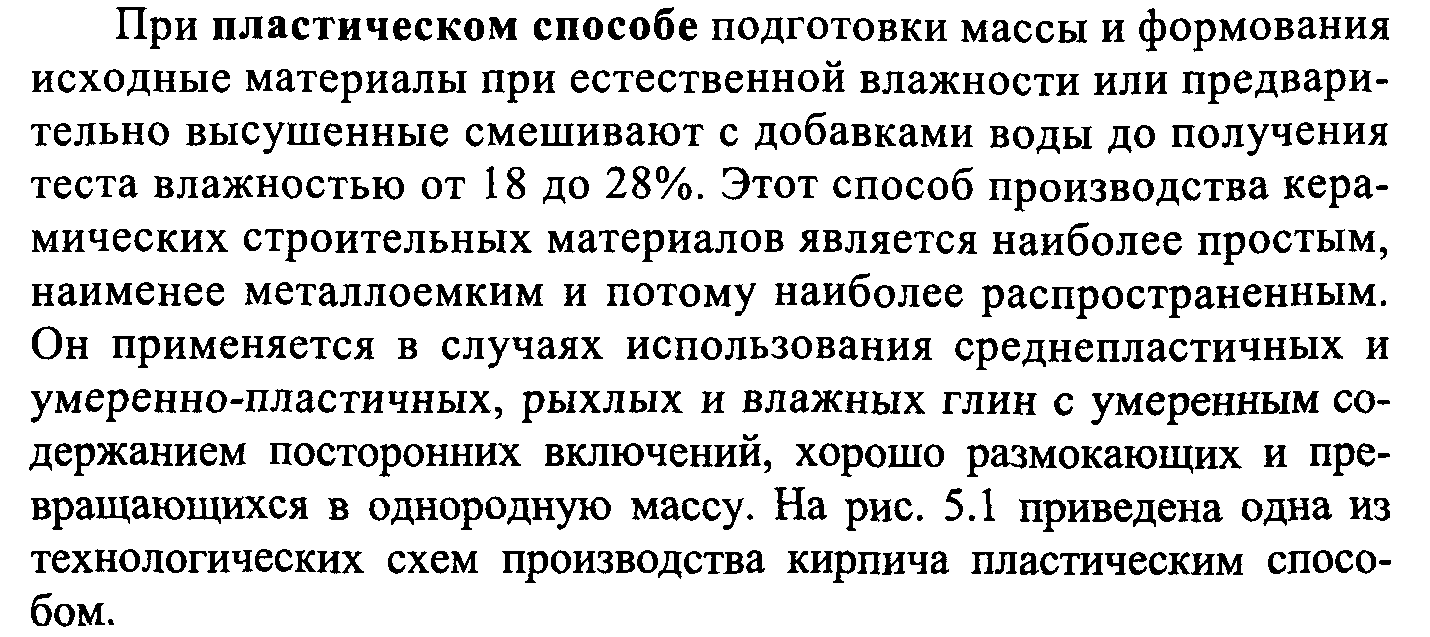

20 Схема и способы производства керамических материа
21) Стеновые керамические изделия.
пустотелый, пористо-пустотелый, легкий, пустотелые камни, блоки и плиты), а также крупноразмерные блоки и панели из кирпича и керамических камней.
Керамические кирпичи и камни изготавливают из легкоплавких глин с добавками или без них и применяются для кладки наружных и внутренних стен и других элементов зданий и сооружений, а также для изготовления стеновых панелей и блоков.
В зависимости от размеров кирпич и камни подразделяются на виды: кирпич. Утолщенный, модульный , камень обыкновенный, укрупненный, модульный и с горизонтальным расположением пустот.
Кирпич может быть полнотелым и пустотелым, а камни только пустотелыми. Утолщенный и модульный кирпич должен быть также только с круглыми или щелевыми пустотами, чтобы масса одного кирпича не превышала 4 кг. Поверхность граней может быть гладкой и рифленой. Кирпич и камень должен быть нормально обожжен, так как недожег (алый цвет) обладает недостаточной прочностью, малой водостойкостью и морозостойкостью, а пережженный кирпич (железняк) отличается повышенной плотностью, теплопроводностью, и как правило, имеет искаженную форму.
В зависимости от этих показателей прочности определяют марку изделий, например, кирпича.
Морозостойкость кирпича и камней 15, 25, 35 и 50. Водопоглощение для полнотелого кирпича должно быть для марок до 150 не менее 8%, а для полнотелого кирпича более высоких марок и пустотелых изделий не менее 6%.
По плотности кирпич и камень подразделяются: обыкновенные-(с плотностью более 1600кг/м3), условно-эффективные-( с плотностью более 1400-1600 кг/м3), эффективные-с плотностью не более 1400-1450кг/м3).
К эффективным стеновым мат-ам относ также пористые сплошные и пустотелые кирпич и камни, изготовляемые из диатомитов и трепелов.Применение эффективных стеновых керамических материалов позволяет уменьшить толщину наружных стен, снизить материалоемкость ограждающих конструкций до 40%, сократить транспортные расходы и нагрузки на основание.
Панели и блоки стеновые из кирпича и керамических камней изготавливают для повышения индустриальности строительства. Их изготавливают обычно в горизонтальном положении в металлической форме с матрицей со специальным рисунком отделочного слоя. Они изготавливаются трех, двух и однослойной длиной на один или два этажа, толщина панелей для внутренних стен и перегородок 80,140, 180. 280 мм. Однослойные панели изготавливаются из керамических камней. Двухслойная панель состоит из одного слоя ½ кирпича и слоя утеплителя толщиной 100мм. Трехслойная панель состоит из двух кирпичных наружных слоев, каждый толщиной 65 мм, и слоя утеплителя толщиной до 100 мм между ними. Для обеспечения прочности панели при транспортировании и монтаже их армируют стальными каркасами из проволоки по периметру панели и проемов.
