Из каждого опыта определяется коэффициент Просадочности
После чего строится график зависимости этого коэффициента от внешней нагрузки (p). Зависимость .
Имеет практически линейный характер и описывается уравнением
, где
соответственно коэффициенты оттаивания и сжимаемости, которые являются основными расчетными характеристиками при вычислении осадок оттаивающих оснований.
Итак, осадка оттаявшего грунта складывается из двух частей: осадки оттаивания, не зависящей от нагрузки и характеризуемой коэффициентом , и осадки уплотнения, пропорциональной нагрузке и характеризуемой коэффициентом .
6.2.Б. Принципы строительства на вечномерзлых грунтах
Существует два принципа строительства на вечномерзлых грунтах:
I принцип – вечномерзлые грунты основания используются в мерзлом состоянии, сохраненном в процессе строительства и в течение всего периода эксплуатации сооружения;
II принцип – в качестве оснований знаний и сооружений используются предварительно оттаянные грунты или грунты, оттаивающие в период эксплуатации сооружения.
I принцип применяется в тех случаях, когда расчетные деформации основания в предположении его оттаивания превышают предельное их не удается привести в нормальное состояние конструктивными мерами или улучшением строительных свойств основания. Принцип эффективен, когда грунты находятся в твердомерзлом состоянии и такое состояние может быть сохранено при экономически разумных затратах.
II принцип рекомендуется применять при неглубоком расположении (залегании) скальных грунтов, а также при малосжимаемых мерзлых грунтах при оттаивании (плотные крупнообломочные грунты и пески, пылевато-глинистые грунты твердой и полутвердой консистенции).
При строительстве по I-му принципу для сохранения вечномерзлого состояния оснований используются различные методы.(рис.)

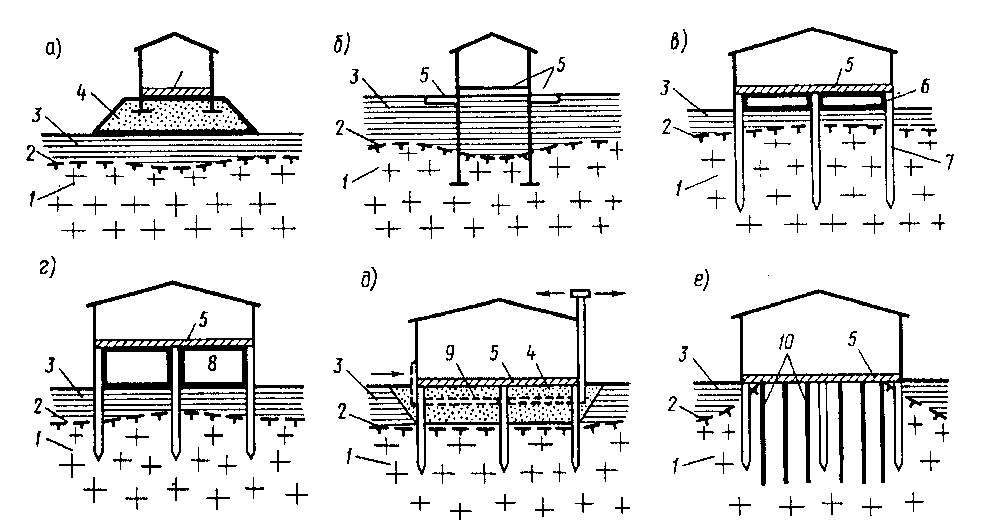

Рис.15.3. Мероприятия для сохранения вено мерзлого состояния грунтов:
1 – вечномерзлый грунт; 2 – верхняя граница слоя вечномерзлого грунта; 3 – деятельный слой; 4 – насыпной непучинистый грунт (пески средней крупности, крупные, крупнообломочные грунты, шлаки ) ; 5 – теплоизоляция; 6 – вентилируемое подполье; 7 – сваи; 8 – неотапливаемый 1-ый этаж; 9 – вентиляционные каналы; 10 – замораживающие колонки;
Подсыпка применяется при вертикальной планировке территорий или устраивается под отдельными зданиями;
Телпоизоляция в сочетании с другими методами для сооружений, занимающих небольшую площадь;
Вентилируемые подполья – является основным и наиболее распространенным способом регулирования теплового влияния здания на температурный режим основания, открытые подполья имеют сообщение с наружной средой.
“ – “ В зимний период подполья заносятся снегом, а летом в них поступает теплый воздух, растепляющий основание. Кроме того, от этого возникает неблагоприятный температурный режим во внутренних помещениях 1-ого этажа.
В этом случае более эффективны подполья с регулируемым проветриванием – с продухами.
Зимой продухи открыты, а в летнее время их закрывают.
Иногда роль вентилируемого подполья выполняют неотапливаемые помещения 1-ого этажа.
Подсыпки с тубами воздушного охлаждения применяют, главным образом для тепловыделяющих зданий значительных, в плане, размеров. Трубы прокладывают в пределах насыпного слоя и выводятся наружу - в подполье или вблизи стен здания. Охлаждение основания достигается движением по трубам холодного наружного воздуха.
Промораживающие колонки применяют для предпостроечного промораживания оснований, а также для последующего поддержания в основании заданного температурного режима.
При использовании принципа II на вечномерзлых грунтах существуют два основных подхода
Предпостроечное оттаивание. Для повышения температуры грунта наиболее часто используют игловое гидро- или парооттаивание, или электрический прогрев с применением электроосмоса и иглофильтрового понижения, оттаивание может быть произведено как в пределах всей площади застройки, так и под отдельными фундаментами, если это обосновано расчетом по деформациям.
Оттаивание грунтов в процессе эксплуотации сооружений должно применятся с большой осторожностью и подкрепляться тщательным прогнозом температурного режима деформаций оттаивающего основания.
