16.3.5. Диспергатор лти-1
При диспергировании в шаровых мельницах пигментов в плёнкообразователях работает только верхний слой шаров, остальные шары неподвижны по отношению друг к другу и при степени объёмного заполнения барабана шарами ниже 30% имеет место сильное скольжение шаров относительно стенки барабана. Диспергатор ЛТИ-1 выгодно отличается от шаровой мельницы вовлечением всей массы рабочих тел в работу.
Диспергатор ЛТИ-1 периодического действия (рис. 16.13 а) представляет собой вращающийся частично заполненный рабочими телами (шары, цильпебс) барабана, внутри которого неподвижно к его стенкам закреплён вал с лопастями. При вращении барабана вся масса рабочих тел вследствие неизбежного омывания ими лопастей вовлекается в работу, причём лопасти значительно снижают скольжение шаров по стенке барабана при <30% и повышают высоту их подъёма и скорость скатывания.
Объёмная производительность диспергатора ЛТИ-1 периодического действия в 1,5-2 раза выше, чем у шаровой мельницы такого же объёма, а расход электроэнергии примерно в 2 раза ниже; потребляемые электродвигателями мощности одинаковы. Износ лопастей диаметром 50 мм, изготовленных из стали 50Х, после 16-месячной работы диспергатора составил 0,5-0,8 мм, износ брони оказался в 2-3 раза ниже, чем у шаровой мельницы.
Режимы заполнения барабана рабочими телами и пигментной суспензией, частота вращения барабана, достоинства, недостатки в области применения диспергатора ЛТИ-1 аналогичны приведённым для шаровых мельниц.
Диспергатор ЛТИ-1 непрерывного действия (рис. 16.13 б) отличается от диспергатора ЛТИ-1 периодического действия большим значением отношения L/D, наличием перегородок с отверстиями, разделяющих барабан на ряд секций, и полых цапф для загрузки и выгрузки пигментной суспензии.
|
|

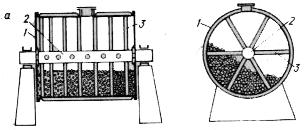

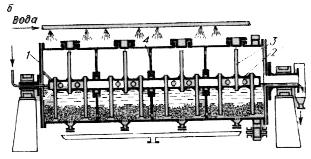

Рисунок 16.13 – Диспергаторы ЛТИ-1 периодического (а) и непрерывного (б) действия: 1 – корпус; 2 – вал; 3 – лопасти; 4 – перегородки.
|
16.3.6. Диспергатор лти-2
Д испергатор ЛТИ-2 отличается развитой поверхностью скатывания шаров, что достигается созданием во вращающемся барабане ячеек, образуемых продольными перегородками, которые расположены радиально (рис. 16.14 а) или по хорде (рис. 16.14 б) и делят барабан на ряд секций-ячеек. Каждая из ячеек барабана частично заполнена рабочими телами. В перегородках имеются небольшие отверстия для перетока суспензии.
Производительность диспергатора ЛТИ-2, в отличие от шаровых мельниц и диспергатора ЛТИ-1, значительно возрастает с увеличением степени объёмного заполнения барабана шарами и пигментной суспензией. Благодаря высокой степени заполнения барабана пигментной суспензией диспергатор ЛТИ-2 требует меньших затрат труда на операции загрузки и выгрузки.
Рисунок 16.14 – Диспергатор ЛТИ-2:
а – хордовые перегородки; б – радиальные перегородки.
Достоинства, недостатки и назначение диспергатора ЛТИ-2 аналогичны приведённым для шаровых мельниц. Его объёмная производительность гораздо выше, а расход электроэнергии ниже, чем у диспергатора ЛТИ-1 и шаровой мельницы одинакового объёма, но мощность привода диспергатора ЛТИ-2 выше.
Необходимо учитывать, что в диспергаторе ЛТИ-2 перегородки изнашиваются с обеих сторон, поэтому их следует изготавливать из износостойких материалов достаточной толщины.
