Рыбоподъемники
К недостаткам рыбоходных сооружений относятся значительная их длина и неудовлетворительные экономические показатели, трудность размещения входной части вблизи миграционного пути, что снижает эффективность их работы.

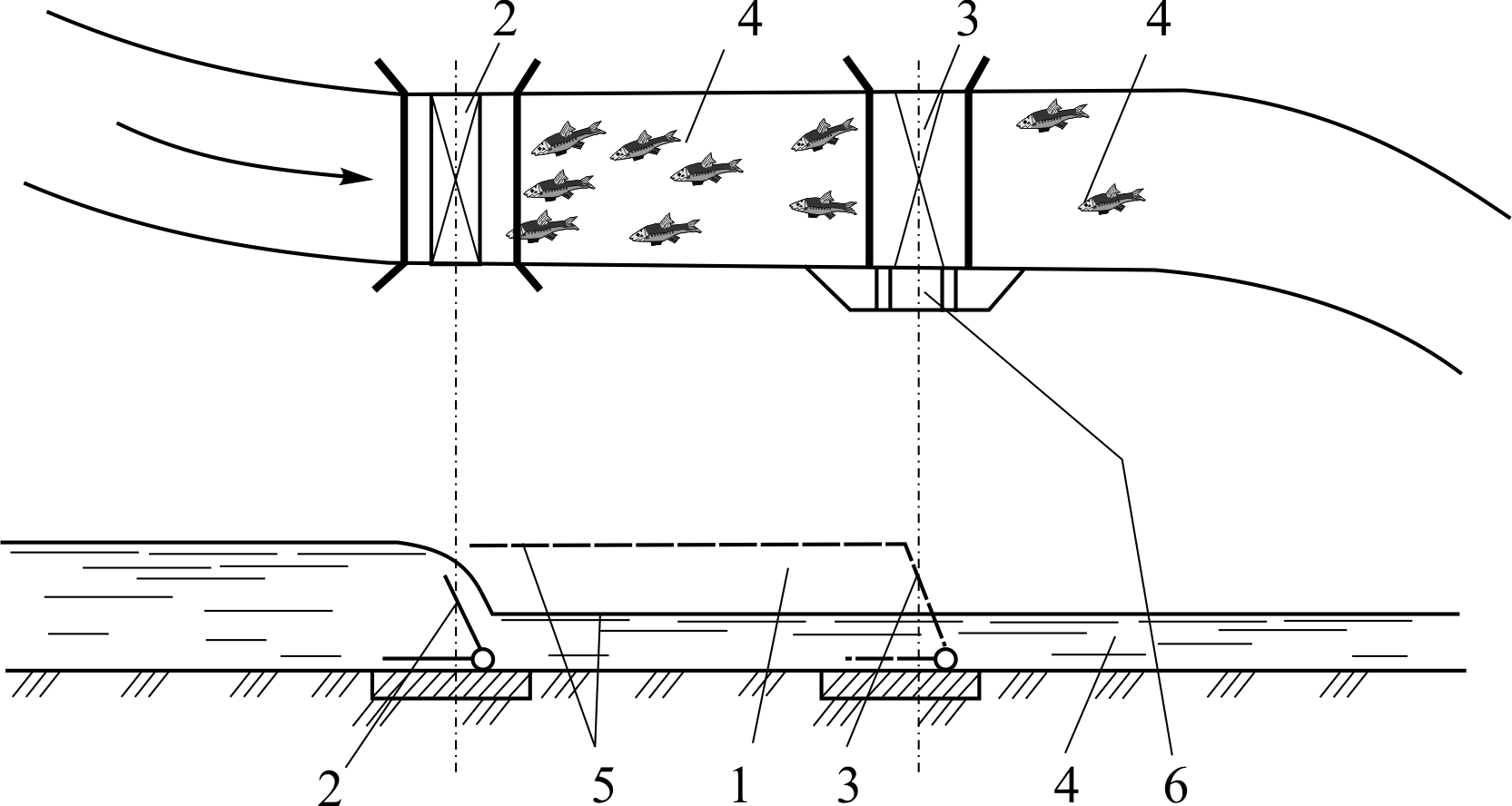

1 – участок реки, превращенный в камеру шлюза; 2 – верхний оголовок;
3 – нижний оголовок; 4 – направление движения рыбы; 5 – положение уровней
воды при шлюзовании; 6 – обводной канал с затворами
Рисунок 8.10 – Шлюз с всплывающими затворами на малой реке:
Наиболее компактны и экономичны рыбоподъемники – сооружения цикличного принудительного действия. Конструктивно они делятся на рыбоподъемники с камерами или шахтами принудительного шлюзования и рыбоподъемники с подвижными контейнерами.
Рыбоподъемники в составе гидроузлов располагают обычно рядом с водосбросными сооружениями, так как именно текущая вода привлекает рыбу. В зоне поиска и подхода не должно быть больших скоростей, которые рыбы не могут преодолеть.
На рисунке 8.11 для примера, приведена схема шахтного рыбоподъемника, в котором тележка с поднятой побудительной решеткой откатывается от шахты в крайнее положение. Через водовод 8 дается попуск воды, который привлекает рыбу в рыбонакопительную камеру. После опускания с тележки решетки рыба оказывается замкнутой в этой камере. Перемещением решетки на тележке 5 рыба сгоняется в водное пространство шахты. Далее закрывается затвор 4, шахта наполняется водой. При выравнивании уровня воды в шахте с НПУ затвор 1 открывается. Движением побудительной решетки из положения 7 в положение 2 рыба выпускается из шахты в ВБ.
Рыбоподъемники шахтного типа с напорами до 27 м построены на Цимлянском и Волгоградском гидроузлах, размеры шахт соответственно 6×7,3 и 8,5×8,5 м, время шлюзования 40-55 мин. Работают эти рыбоподъемники удовлетворительно.
1 – затвор с верхней стороны; 2 и 7 – предельные положения побудительной решетки в шахте; 3 – шахта; 4 – нижний затвор; 5 – тележка, перемещающая побудительную решетку; 6 – побудительная решетка; 8 – водовод с затвором, по которому наполняется шахта
Рисунок 8.11 – Схема шахтного рыбоподъемника
8.3 Лесопропускные сооружения: назначение, конструкции
На лесосплавных реках в составе гидроузлов строят сооружения для транспортирования в нижний бьеф сплавляемого леса. Одиночные бревна транспортируют с помощью бревноспусков (рис. 8.12).
Поперечное сечение бревноспусков – трапецеидальное или прямоугольное. В зависимости от принципа работы лотки-бревноспуски устраивают с уклоном от 1:10 до 1:3. При изменении уровня воды в верхнем бьефе головную часть лотка делают подвижной.
Наряду со сплавными бревноспусками, в которых бревна плывут, делают полусплавные и мокрые. В полусплавных лотках глубина воды составляет не менее 0,2-0,3 диаметра бревен и они движутся полувзвешенными скользя по дну (уклон 1:3). Это делается для экономии воды.
Наибольшая экономия воды достигается при устройстве «мокрых» лотков. Слой воды на дне – 0,5-1,5 см (по-существу, для смазки), уклоны – до 0,3-0,4 и бревна движутся по направлению продольной составляющей силы под действием собственной массы.
а – конструкция из дерева; б – бетонный бревноспуск с усиленной шероховатостью; 1 – сплавляемое бревно; 2 – стенки лотка; 3 – подкосы лотка (d = 8-10 см); 4 – ригель лотка (d = 20 см); 5 – продольные балки (d = 20 см); 6 – элементы свайной опоры (d = 20 см); 7 – дно из бетона (или железобетона); 8 – элементы искусственной шероховатости; 9 – продольные брусья
Рисунок 8.12 – Сплавные бревноспуски
Для пропуска плотов используют судоходные шлюзы, а при значительной части грузооборота в виде древесины делают плотоходы.
Контрольные вопросы:
Что такое шлюзование рек?
При каких условиях устраиваются судоподъемники?
Зачем нужны рыбопропускные сооружения в составе гидроузла?
Какой принцип положен в основу работы рыбохода?
Какие рыбопропускные сооружения наиболее экономичны и компактнее: рыбоходы или рыбоподъемники?
Какие виды лесопропускных сооружений Вы знаете?
