Раздел 1 Теоретические основы проектирования технологической оснастки
Тест на узнавание; вид тестового задания (ТЗ) – альтернативный
Выберите 1 правильный ответ:
Когда возникает погрешность базирования при установке заготовки в приспособление:
а) при несовпадении измерительной и технологической баз заготовки;
б) при несовпадении конструкторской и технологической баз;
в) при несовпадении конструкторской и сборочной баз;
г) при совпадении измерительной и технологической баз заготовки;
д) при несовпадении конструкторской, технологической и измерительной баз.
Тест на узнавание; вид ТЗ – на различение
Выберите все правильные ответы:
К компонентам технологической системы относят:
а) рабочего;
б) оборудование;
в) режущий инструмент;
г) заготовку;
д) станочное приспособление;
е) вспомогательный инструмент.
Тест на узнавание; вид ТЗ – на установление соответствия
Установите соответствие понятий с их основными признаками:
-
Понятия
Основные признаки понятия
а) универсально-сборное приспособление
1) станочное приспособление, применяются в условиях массового, крупносерийного и среднесерийного производства при обработке группы деталей, сходных по размерам, конфигурации и технологии изготовления, имеет переналаживаемые базирующие поверхности для установки заготовок типовых конфигураций в пределах определенных габаритных размеров
б) специализированное приспособление
2) станочное приспособление, применяется в условиях мелкосерийного и серийного производства для групповой обработки деталей имеющих различную форму и габаритные размеры, состоит из двух частей: универсальной и сменной
в) универсально-наладочное приспособление
3) станочное приспособление, которые собирают из заранее изготовленных деталей и сборочных единиц без последующей доработки
Тест на узнавание; вид ТЗ – на установление правильной последовательности
Расположите по убыванию количества степеней свободы виды баз:
а) установочная; б) опорная; в) двойная опорная; г) двойная направляющая.
Тест на воспроизведение по памяти; вид ТЗ – на дополнение с ограничением ответа (подстановка)
Пользуясь нижепредставленным рядом понятий, вставьте пропущенные слова и получите правильное определение.
…. – разность между наибольшей и наименьшей величинами проекций смещения измерительной базы в направлении получаемого размера вследствие приложения к обрабатываемой детали силы зажима.
а) погрешность установки; б) погрешность базирования; в) погрешность закрепления; г) погрешность приспособления.
Тест на воспроизведение, основанное на понимании и применении знаний в знакомой ситуации; ТЗ – на свободно конструируемый ответ (конструктивный)
Дайте классификацию приспособлений по основным признакам.
Тест на воспроизведение, основанное на понимании и применении знаний в знакомой ситуации; вид ТЗ – на соответствие
Соотнесите приведенные ниже понятия баз по трем признакам: по лишаемым степеням свободы, по назначению и характеру проявления:
Опорная. Технологическая. Двойная опорная. Конструкторская. Явная. Направляющая. Установочная. Скрытая. Измерительная. Двойная направляющая.
А |
По лишаемым степеням свободы |
Б |
По назначению |
В |
По характеру проявления |
1 |
|
1 |
|
1 |
|
2 |
|
2 |
|
2 |
|
3 |
|
3 |
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
Тест на воспроизведение, основанное на понимании и применении знаний в знакомой ситуации; вид ТЗ – типовая задача

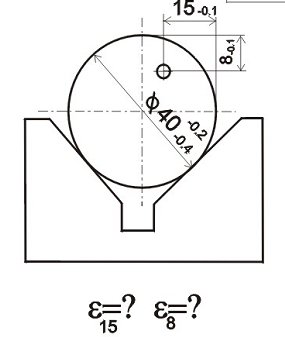

Определите величину погрешности базирования для заданных условий.
