2.4. Стены.
Стены выкладывают с соблюдением проектных размеров. с перевязкой швов.
Наружные стены.
Наружные стены выполнить трёхслойной конструкции на гибких стеклопластиковых связях. Внутренний слой толщиной 380мм выполнить из камня силикатного лицевого по СТБ 1228-2000 на цементно-песчаном растворе М50. Средний теплоизолирующий слой выполнить из пенополистирольных плит по СТБ-1437-2004 плотностью 35кг\м3. Не допускать попадания раствора в вентилируемый промежуток (20 мм) между облицовочным и теплоизолирующим слоем.
Внутренние стены
Внутренние стены выполнить из камня силикатного рядового по СТБ 1228-2000 на цементно-песчаном растворе М50. Внутренние стены с вентканалами выполнить в пределах этажей из камня силикатного рядового марки СР 125\15 с заполнением пустот камня и швов кладки кладочным раствором; с внутреннней стороны поверхностех каналов следует затирать кладочным раствором. Вентканалы в пределах чердака и выше кровли выполнить из кирпича керамического КРО-100\35на цементно песчаном растворе М50.

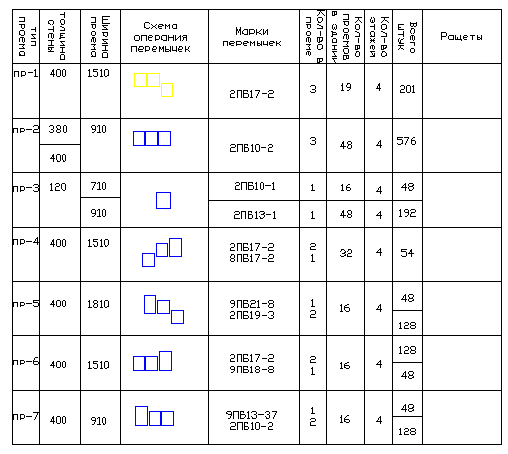

2.6. Перемычки. (Ведомость перемычек)
Таблица 3
2.5. Плиты перекрытия.
В проектируемом здании применятся сборные железобетонные перекрытия из многопустотных плит толщиной 220мм и шириной 1190 и 1490. Длина плиты зависит от расположения привязки стен к осям и величины опирания. Плиты опираются на несущие стены (величину опирания смотри граф. часть). Стыки между плитами заделываются цементно-песчаным раствором марки 150 толщиной 20 мм. На расположении плит прекрытия имеются монолитные участки смотреть графическую часть. МУ-1 ширина 60см длинна 4780 см и МУ-2 ширана 120см длинна 5780см .Работа по монтажу панелей перекрытия и покрытия выполнять в соответствии с требованиями СНиП 3.03.01-87.
Таблица 4
Ммарка. Ппоз |
Обзначение |
наименование |
количество |
всего |
Масса ед. кг. |
Примеч. |
|||||
|
|
Плиты перекрытия |
1 эт. |
2-4 эт. |
5 эт. |
|
|
|
|||
П1 |
Серия Б1.041.1-4.08 вып.1,2 |
2 ПТМ63.12 |
2 |
6 |
- |
8 |
2280 |
|
|||
П2 |
2 ПТМ63.12 |
- |
- |
2 |
2 |
2280 |
|
||||
П3 |
2 ПТМ60.15 |
8 |
24 |
- |
32 |
2720 |
|
||||
П4 |
2 ПТМ60.15 |
4 |
12 |
- |
16 |
2720 |
|
||||
П5 |
2 ПТМ60.15 |
3 |
9 |
- |
12 |
2720 |
|
||||
П6 |
2 ПТМ60.12 |
2 |
6 |
- |
8 |
2170 |
|
||||
П7 |
2 ПТМ60.12 |
10 |
30 |
- |
40 |
2170 |
|
||||
П8 |
2 ПТМ51.15 |
2 |
6 |
4 |
12 |
2310 |
|
||||
П9 |
|
2 ПТМ42.12 |
2 |
6 |
- |
8 |
1510 |
|
|||
П10 |
|
2 ПТМ42.12 |
- |
- |
2 |
2 |
1510 |
|
|||
П11 |
|
2 ПТМ30.15 |
2 |
- |
4 |
6 |
1350 |
|
|||
П12 |
|
2 ПТМ30.12 |
- |
- |
4 |
4 |
1080 |
|
|||
П14 |
|
2 ПТМ60.15 |
2 |
6 |
- |
8 |
2310 |
|
|||
П15 |
Серия Е1.041.1-4.08 вып. 1,2 |
2 ПТМ60.15 |
2 |
6 |
- |
8 |
2720 |
|
|||
П16 |
2 ПТМ60.15 |
- |
- |
17 |
17 |
2720 |
|
||||
П17 |
2 ПТМ60.12 |
- |
- |
12 |
12 |
2170 |
|
||||
ЛП1 |
Лестничная площадка 2ЛП25.18-4-к |
4 |
12 |
- |
16 |
1530 |
|
||||
ЛП2 |
Серия 1.152.1-8 вып.1 Серия 1.151.1-6 вып.1 |
2ЛП25.18-4-к |
- |
- |
2 |
2 |
1530 |
|
|||
ЛМ |
Лестничный марш 1ЛМ 27.12.14-4 |
4 |
12 |
- |
16 |
1520 |
|
||||
ОП1 |
Серия 1.225-2 выпуск 12 |
СП 5.2-А3 |
16 |
48 |
8 |
72 |
50 |
|
Лестничные клетки
В проектируемом здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках. Лестничных марш и площадки запроектированы из расчета обеспечить беспрепятственный пропуск людей. Для устройства пригласительного марша и спуска в подвал использовать рядовые ступени. Между маршами устроить зазор 360 мм для пропуска пожарного шланга.
В здании запроектирован вход в техническое подполье, который расположен в лестничной клетке. Спуск до отметки - 2,3 осуществляется по наборным ступеням, опирающимся на наклонную кирпичную кладку.
Выход на кровлю устроить из лестничной клетки, через противопожарный люк по закрепленной стальной стремянке.

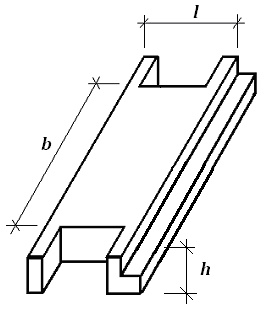

Лестничные марши

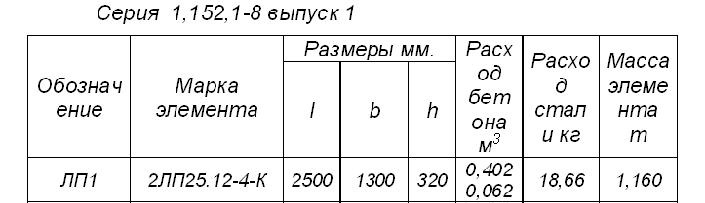

Лестничные площадки
Ограждение лестничных маршей и площадок.
На маршах и площадках принято металлическое ограждение. Для выхода на чердак предусмотрены металлические стремянки. На крыльце установлена металлическая решетка для вытирания ног.
Таблица 5
-
Марка
позиция
Марка
Размеры
Кол-во
Вес стали, кг
Масса эле-мента, т
А
В
МВ 24.14
МВ 24.14-24.9Р
978
2400
16
20,95
0,023
МВ 18.9
МВ 18.9-18.9Р
978
1800
2
16,15
0,018
ПВ-13.9
ПВ-13.9Р
978
1260
2
10,24
0,011
РН-7.5
РН-7.5
480
690
2
11,54
0,012
СК-27.6
СК-27.6
2720
660
2
20,65
0,021
Козырьки входов.
Для защиты входа в здание используются козырьки входов для защиты дверей и тамбуров от атмосферных осадков.
Оконные блоки.
В оконных блоках выполнено устройство, обеспечивающее организованный приток воздуха. А также для освещения помещения и защиты от Снега, дождя и д.р. Остекление двойное , окна деревянные.
Окна– светопрозрачное ограждение, служащее для освещения, проветривания помещений. Площадь окна рассчитывалась по принципу 1/5 – 1/8 площади пола. Окна приняты СТБ 939-93.
По материалу конструкции окна окна в проектируемом здании – деревянные с двойным остеклением, так как проектируемое здание строится в городе с умеренным климатом.
Оконный блок состоит из оконных коробок, остекленных переплетов и подоконных досок.
Оконная коробка представляет собой раму, оконные переплеты. Стекла вставляют в специально расположенные в конструкциях переплетов четверти, называемые фальцами, и крепят гвоздями. По конструктивному решению в здании установлены общие оконные коробки. Коробки в стенах укрепляют ершами в швах кладки или гвоздями, которые забивают в специально устанавливаемые деревянные пробки. Зазор между пробкой и стеной тщательно запенивают. Коробку обязательно покрывают слоем толя или рубероида. Откосы оштукатуривают снаружи и внутри.
Дверные блоки.
Двери служат для сообщения и изоляции помещений, входа в здание. Их расположение, количество, размеры определяют с учетом числа помещений и других факторов.
Двери состоят из коробок, представляющих собой рамы укрепленные в дверных проемах стен. Дверные коробки имеют четверти глубиной 15 мм для навески полотен. Дверные коробки в проемах каменных стен крепятся гвоздями или ершами, забиваемыми в специально устанавливаемые в конструкции проемов деревянные пробки. Коробка должна
быть антисептирована и обита толем. В перегородках зазор между коробкой и конструкцией ограждения закрывают наличником.
Основными дверными приборами являются: навесные металлические петли, дверные ручки, врезные замки, задвижки.
Наружные и тамбурные двери оборудованы устройствами. Обеспечивающими принудительное и бесшумное закрытие. Наружные двери имеют запорные устройства, которые могут быть открыты изнутри при пожаре, внутренние двери оборудованы замками.
Так же для удобства двери подобраны по стороне открывания.
Крыша.
В проектируемом здании запроектирована стропильная кровля. Покрытием для данной кровли является металлочерепица. Для предотвращения скатывания снега в не желаемых местах, например, над входом рекомендуется предусматривать установку снегозадержателей. Стропильная кровля запроектирована из бруска и доски хвойных пород древесины влажностью не более 20%.Качество древесины должно удовлетворять требованиям ГОСТ 8486-86*. Проектируемое здание имеет холодный чердак. Покрытия стропильной кровли - металлочерепица -Монтеррей. Крепление металлочерепицы производится самонарезными шурупами RA-4.9x27 с уплотнительной шайбой. Покрытия кровли укладывать после устройства вентшахт. Подшивку карнизных свесов выполнить из алюминиевого сайдинга. Водосточные трубы крепить к стенам хомутами с шагом не более 1900мм. Хомут ставится также в месте стыка труб. Расстояние от низа водосточных труб до отмостки не боле 200мм.
-
Пози-ция.
Наименование
Размеры, мм.
Кол-во шт.
Объём древе-сины
a
h
l
1
Мауэрлат
150
150
29600
2
1.030
2
Стропильная нога
100
150
7200
14
0.109
3
Подкос
100
100
3500
20
0.035
4
Ригель
50
150
7750
20
0.058
5
Стойка
150
150
2400
38
0.065
6
Прогон
150
150
29600
1
0.441
7
Лежень
150
150
29600
1
0.441
8
Кобылка
50
100
1500
40
0.007
9
Обрешётка
30
30
29600
286
0.114
10
Стропильная нога
100
150
5200
25
0,109
