41. Аппаратно-студийные комплекс.

Основной частью радиодома является аппаратно-студийный комплекс, который состоит из основных и вспомогательных технологических служб и предназначен для подготовки, формирование и выпуска программ.

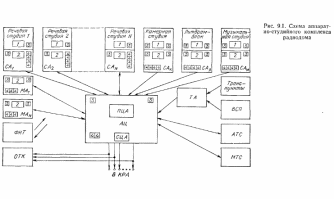

Как видно из рис. 9.1 в состав АСК речевые и музыкальные студии, литдрамблок (в крупных радиодомах), студийные аппаратные СА, монтажные аппаратные МА, центральная аппаратная АЦ, трансляционная аппаратная ТА, транспункты, служба внестудийных передач ВСП, фонотека ФНТ. Центральная аппаратная связана также с АТС и МТС. Создаваемые в радиодоме программы поступают в коммутационно-распределительную аппаратную КРА Минсвязи, а при отсутствии КРА программы из АЦ распределяются непосредственно к потребителю- на радиовещательные станции, в городскую сеть проводного вещания и междугородные каналы звукового вещания. Контроль за качеством программ осуществляется в отделе технического контроля ОТК.

В АСК радиодомов располагается следующее основное технологическое оборудование: микрофоны, магнитофоны; пульты диктора; звукорежиссерские микшерные пульты записи: вещательные микшерные пульты; пульты центральной аппаратной; стойки центральной аппаратной; контрольные агрегаты; измерители уровня; пульты и стойки отдела технического контроля.

42. Аппаратно-студийные блоки

В состав каждого АСБ входят студия и студийная аппаратная. Иногда при студии оборудуют две аппаратные – A3 и АВ, несколько различающиеся составом оборудования. В A3 чаще используют многодо-рожечные магнитофоны. Это позволяет раздельно записывать партии отдельных инструментов или групп инструментов, а потом объединять ("сводить") фонограммы, вводя при этом в каждый тракт свои преобразования сигналов и регулируя соотношения "звучностей" инструментов и групп инструментов. Подчас звучание голосов солистов записывают позже, но синхронно со звучанием аккомпанирующего ансамбля. Помимо пульта, контрольных громкоговорящих агрегатов и магнитофонов аппаратная комплектуется стойкой устройств звуковых эффектов. В АВ для быстрого введения в передачу сигналов от разных внешних источников — ТП, АТС, МТС — помещают стойку оперативной коммутации. При АВ оборудуют телефонные кабины, предназначенные для приема вопросов от слушателей, т.е. для диалогов со слушателями.

Чтобы создать звукорежиссеру или режиссеру, ведущему передачу, более спокойную обстановку для работы, аппаратную иногда разделяют на две части — режиссерскую и техническую (рис. 14.2).

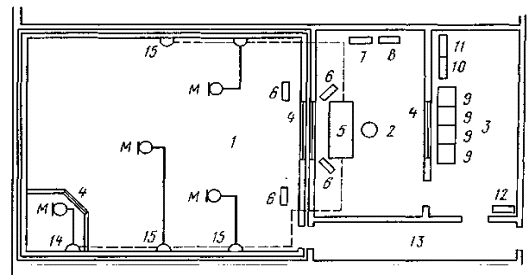

Рис. 14.2. Пример планировки и расположения оборудования в АСБ радиодома.

Студия 1 связана с режиссерской 2, а она в свою очередь с технической аппаратной 3 звуконепроницаемым окном 4. В режиссерской размещают пульт звукорежиссера 5, контрольные громкоговорящие агрегаты 6, стойки 7 и 8 звуковых эффектов и управляющей ЭВМ. В технической располагают магнитофоны 9, стойки коммутации и измерений 10 и 11, щиток питания 12. Для улучшения звукоизоляции студия связана с аппаратной и другими помещениями через тамбур 13. Студии могут иметь отдельные кабины для исполнителей 14.
