11.4. Програмний засіб Visio
Для моделювання бізнес-процесів Visio 2003 пропонує бізнес-аналітику шаблони для створення 7 видів діаграм:
Basic Flowchart;
Cross-Functional Flowchart (з вертикальним або горизонтальним розташуванням доріжок);
EPC (Event-driven Process Chain);
IDEF0;
DFD (Data Flow Diagrams) в двох нотаціях: Гейна-Сарсона і Йордана-де Мазко;
WFD (Work Flow Diagram)
Нотація моделювання IDEF0 базується на методології структурного аналізу і проектування SADT.
Елементами графічної мови нотації IDEF0 є Процеси (зображуються прямокутним блоком) і Стрілки, що позначають входи і виходи процесу. Всього передбачено 4 типи стрілок, які розрізняються залежно від того, до якої грані прямокутника вони приєднані (таблиця 11.3).
Таблиця 11.3. Типи стрілець нотації IDEF0
Тип стрілки |
Входить в процес |
Призначення |
Вхід Input |
Зліва |
Ресурси (матеріали, інформація), які споживає або перетворює робота |
Вихід Output |
Справа |
Результат роботи |
Управління Control |
Зверху |
Керівна дія |
Механізм Mechanism |
Знизу |
Механізми, виконавці, що виконують роботу |
Таке позначення відображає певні системні принципи: входи перетворяться у виходи, керувпання обмежує або пропонує умови виконання перетворень, механізми показують, хто виконує або за допомогою чого виконується функція.
Інший важливий принцип методології -ієрархічна декомпозиція процесів: процес можна представити у вигляді послідовності складових його підпроцесів. Декомпозицію можна виконувати до необхідного ступеня деталізації опису процесу.
Нотація IDEF0, як правило, використовується для опис бізнес-процесів верхнього рівня компанії. Вона дозволяє просто і наглядно зображати склад основних процесів, виходи бізнес-процесів, що представляють заданий результат їх виконання і входи, що показують, які ресурси потрібні для отримання результату.
Елементи для побудови IDEF0 подано на рис. 11.17.
Рис. 11.17. Елементи побудови діаграм у нотації IDEF0 у Visio 2003
Для забезпечення навігації по ієрархічних моделях бізнес-процесів Visio 2003 дозволяє створювати гіперпосилання з однієї діаграми на іншу.
Для опису бізнес-процесів нижнього (операційного) рівня можна використовувати нотацію EPC, розроблену Інститутом інформаційних систем Університета Саарланда (Німеччина) у співпраці з компанією SAP AG. Ключова особливість EPC діаграм - опис бізнес-процеса як послідовності подій і функцій.
Основні графічні елементи діаграми EPC:
функції,
події,
організаційні одиниці, відповідальні за виконання функцій,
інформаційні або матеріальні об'єкти, які використовуються при виконанні функцій,
коннектори ( AND, OR, XOR).
На відміну від нотації IDEF0 нотація EPC дозволяє зручно описати нелінійне виконання бізнес-процеса. За допомогою коннекторів можна позначити деякі функції процесу, що виконуються паралельно, а деякі тільки при настанні певних умов.
Другим кроком опису системи управління компанії є побудова моделі організаційної структури. Для розв’язання цієї задачі Visio 2003 має шаблон Organization Chart, який дозволяє швидко створити ієрархічну діаграму посад і підрозділів компанії та визначити їх параметри.
У шаблоні Organization Chart є набір графічних елементів, що позначають види посад:
executive - керівник вищої ланки,
manager – керівник,
position – посада,
consultant – консультант,
vacancy - вільна вакансія,
assistant - помічник.
Якщо організаційна діаграма виходить великою і її складно розмістити на одному листі, то Visio 2003 дозволяє розбити організаційну діаграму на декілька сторінок. Коли створена верхня частина організаційної діаграми, її можна продовжити описувати на новій сторінці, починаючи з вибраного підрозділу. Елементи, що позначають той самий підрозділ на різних сторінках, синхронізуватимуться між собою при зміні назви і параметрів підрозділу.

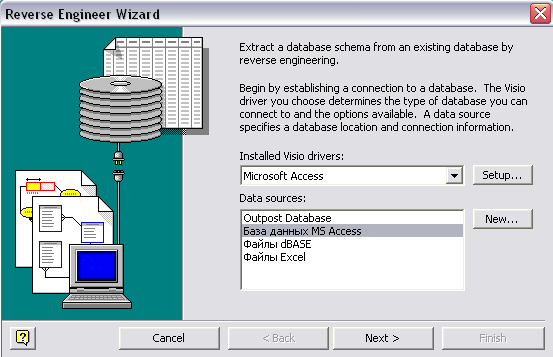

Також Visio підтримує зворотнє моделювання. Для цього використовується вікно, подане на рис. 11.18. Тут обирається СКБД, у якій створено необхідну базу даних.
Рис. 11.18. Вікно для початку зворотнього моделювання у Visio 2003
Після цього обирається необхідна база даних (рис. 11.19). далі необхідно вказати, що саме необхідно відображати на діаграмі та які потрібно взяти таблиці та запити (рис. 11.20). у результаті ми отримуємо звіт про успішне або неуспішне завершення зворотнього моделювання (рис.11.21) та ERD.
Рис. 11.19. Вікно для вибору бази даних у Visio 2003

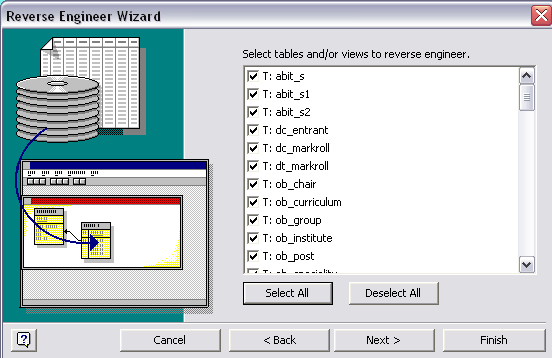

Рис. 11.20. Вікно вибору необхідних таблиць при зворотньому моделюванні

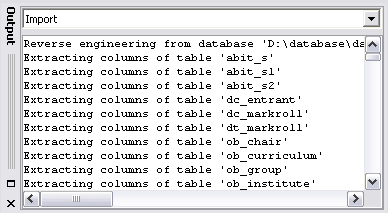

Рис. 11.21. Результат зворотнього моделювання
Висновки
1. При створенні великомасштабних і складних ІС, реінжинерінгу бізнес-процесів засобами САSЕ-технологій або їх елементами.
2. CASE-технологія забезпечує автоматичну верифікацію і контроль проекту на повноту і обґрунтованість на ранніх етапах розробки, що істотно заощаджує час на етапі тестування.
3. CASE-технологія забезпечує автоматичну верифікацію і контроль проекту на повноту і обґрунтованість на ранніх етапах розробки, що істотно заощаджує час на етапі тестування.
4. BPwin підтримує три методології: IDEF0, DFD і IDEF3.
5. BPWin має також діаграми: дерева вузлів, для показу, сценаріїв, схеми організації.
6. ERWin підтримує стандарт IDEF1X.
7. У ERWin є можливість прямого та зворотнього моделювання.
8. У Visio 2003 можна будувати IDEF0, DFD, ERD, здійснювати зворотне моделювання.
Контрольні питання
1. Нотації, що підтримуються у BPWin.
2. Основні діаграми BPWin.
3. Особливості роботи у ERWin.
4. Нотації, що підтримуються у Visio 2003.
