2.7.1. Выбор высоковольтного выключателя

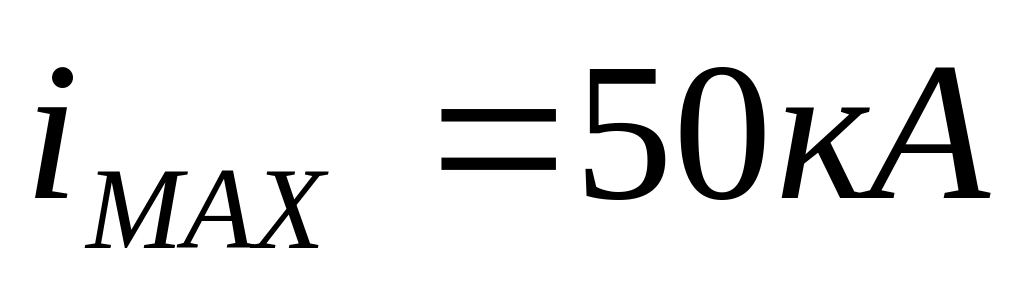

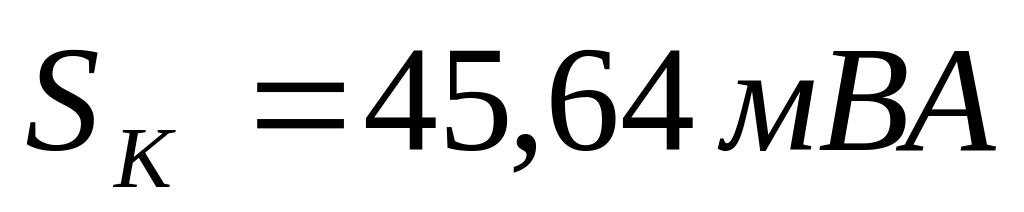

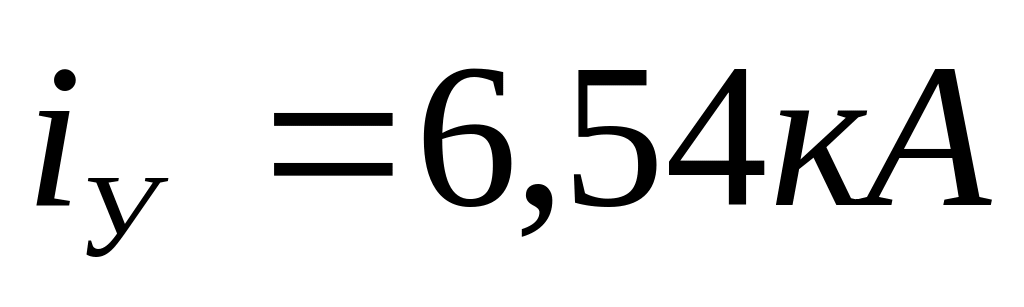

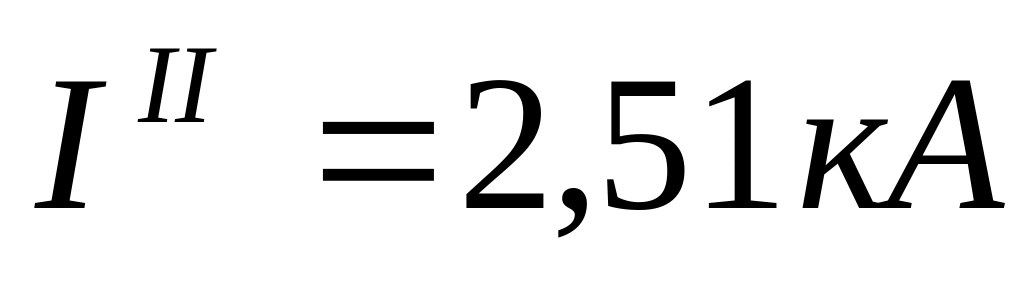

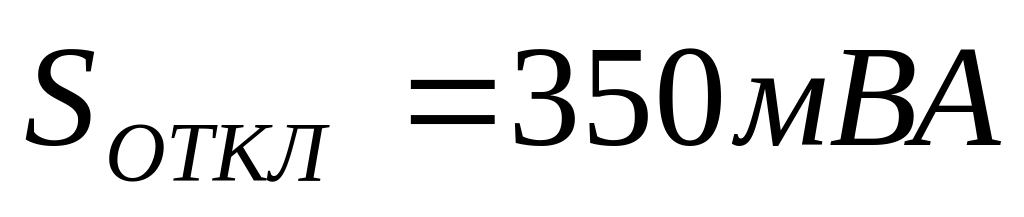

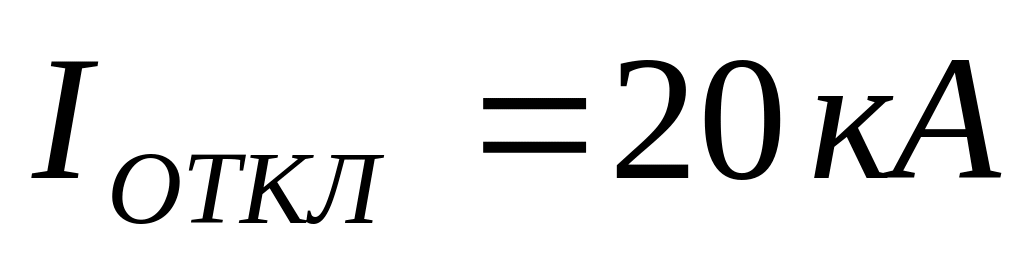

При выборе масляного выключателя следует учесть, что он будет разрывать электрическую цепь под нагрузкой, т.е. отключать сверх переходной ток короткого замыкания и кроме того отключать мощность короткого замыкания. Следовательно, при выборе выключателя их нужно учитывать.
Предварительно выбираем масленый выключатель типа ВМГ–10 Высоковольтные аппараты выбирают на основании сравнения каталожных данных с соответствующими расчетами данными, для чего составляют сравнительную таблицу.
Таблица 4
-
Расчётные данные
Паспортные данные
UHOM = 10 кВ
UHOM = 10 кВ
IHOM = 92,48 A
IHOM = 630A
Окончательно принимаем к установке масленый выключатель типа
ВМГ -10.
2.7.2.Выбор разъединителей
Предварительно выбираем разъединитель РВ 10/400
Высоковольтные аппараты выбирают на основании сравнения каталожных данных с соответствующими расчетами данными, для чего составляют сравнительную таблицу.
Таблица 5
-
Расчётные данные
Паспортные данные
UHOM = 10 кВ
UHOM = 10 кВ
IHOM = 92,48 A
IHOM = 400A

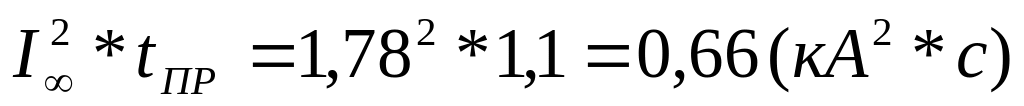

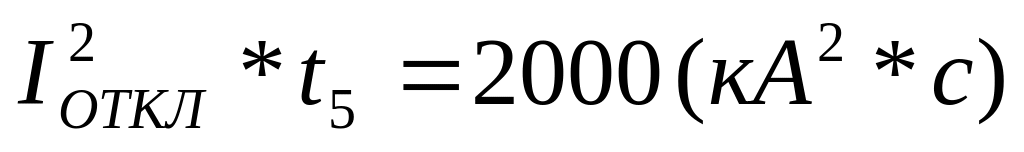

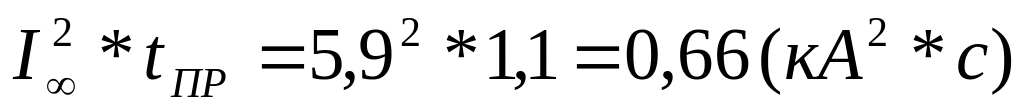

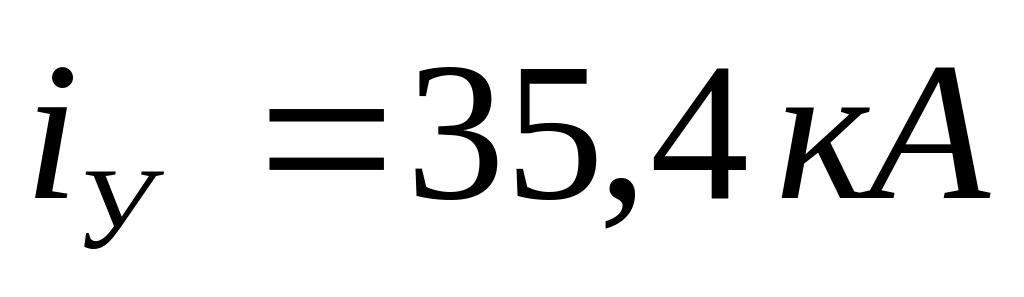

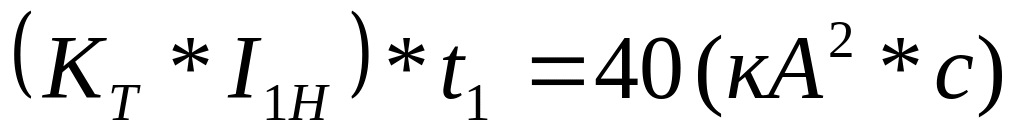

Определяем время пробоя
, (36)
.
Окончательно к установки принимаем разъединитель типа РВ 10/400
2.7.3. Выбор трансформаторов тока
Выбор трансформатора тока. При выборе необходимо, что бы полная нагрузка на вторичную обмотку не превышала номинальной, в противном случае трансформатор не будет работать в своем классе точности. Наиболее распространенной схемой включения является схема неполной звезды. Расчет ведем по наиболее загруженной фазе, определяем нагрузку подключенную вторичной обмотке трансформатора, при этом из-за малости принимаем

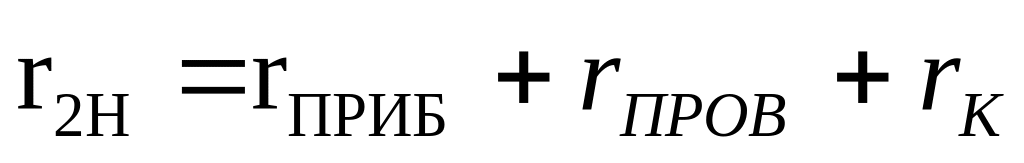

, (37)
где .

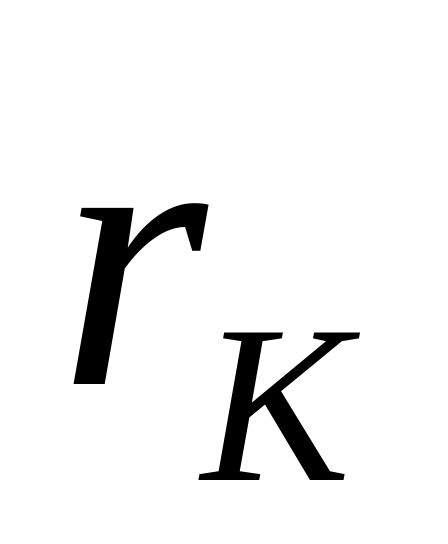

– сопротивление контактов

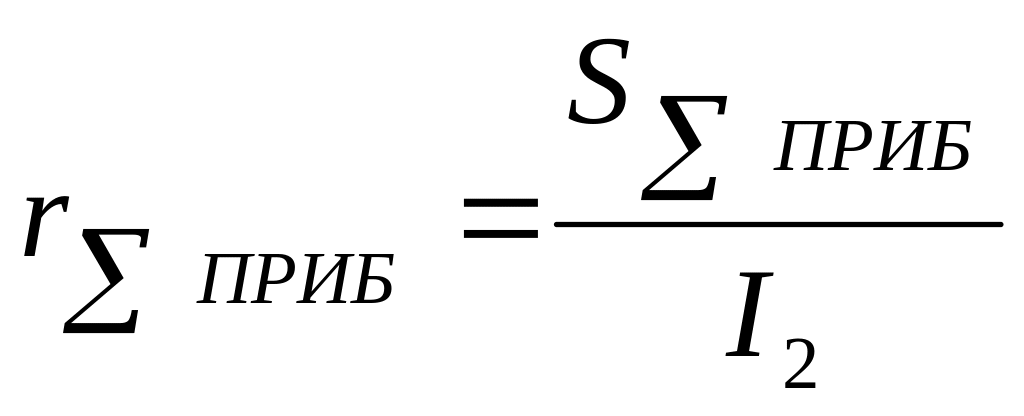

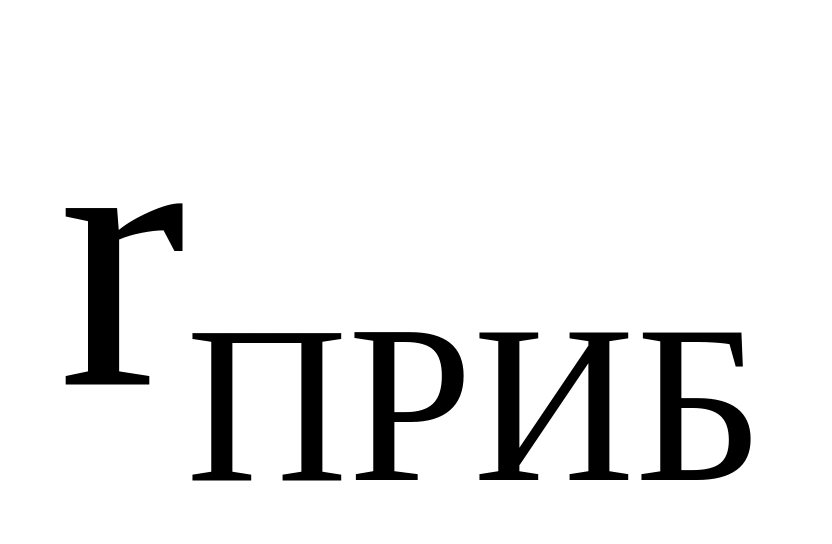

. – сопротивление приборов

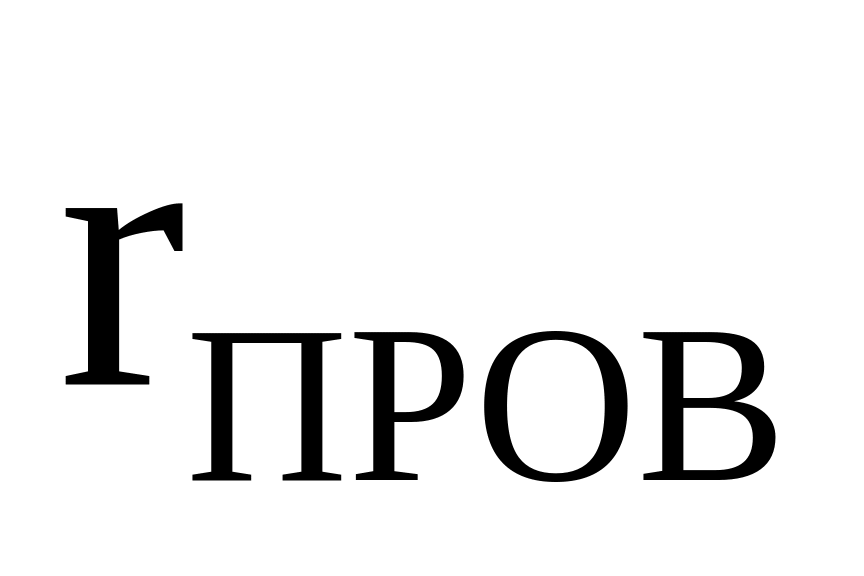

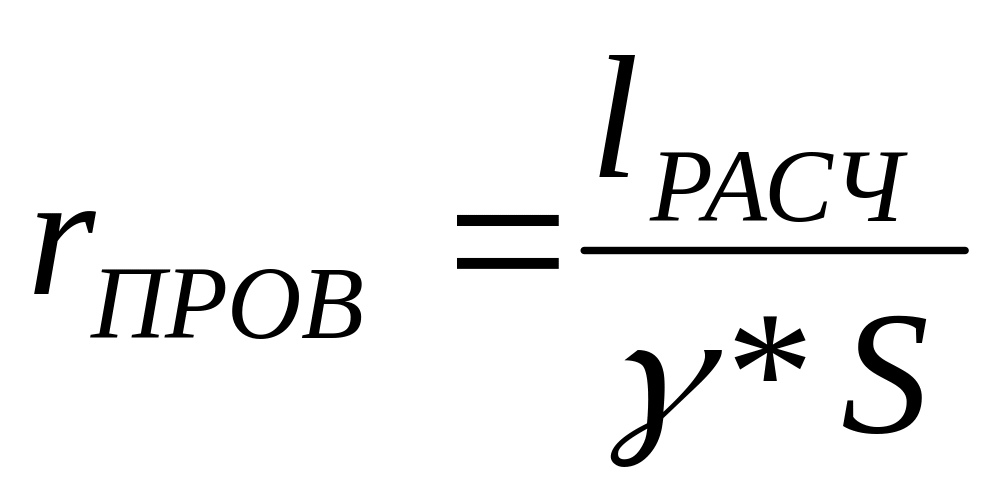

. – сопротивление проводов.
Согласно ПУЭ токовые вторичные цепи должны выполняется медными проводами.

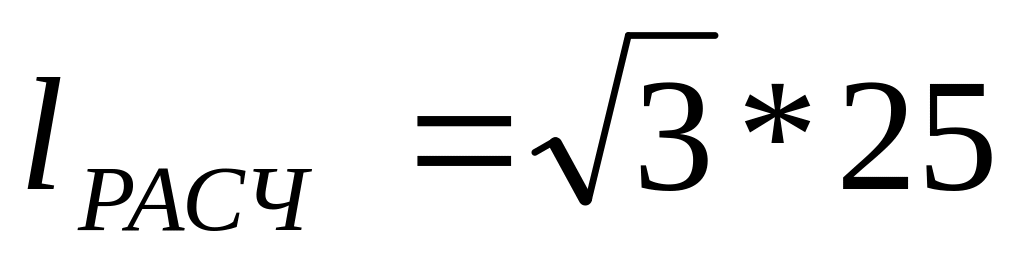

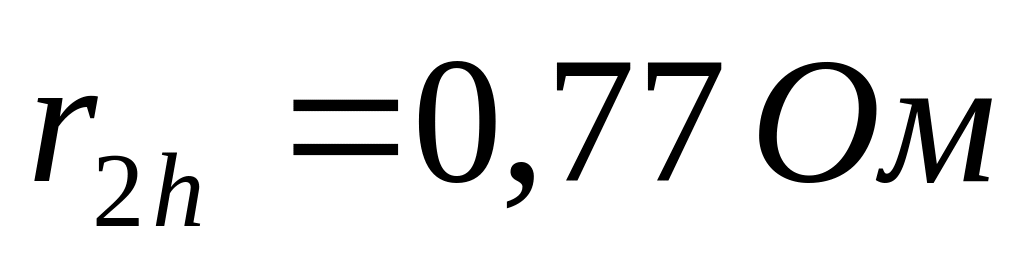

Сопротивление rк. принимаем 0,1 Ом, g = 53, S = 2,5 мм2, , отсюда В таблице 6 даны основные параметры амперметра, ваттметра, которые используются в качестве измерения тока и мощности питающей сети.
(38)
,
, (39)
.
Таблица 6
Параметры приборов
Наименование прибора |
Тип прибора |
Нагрузки |
|
|
Фаза А, ВА |
Фаза С, ВА |
|
||
Амперметр |
Э372 |
2 |
- |
|
Ваттметр |
Д772 |
5 |
5 |
|
Сумма |
- |
7 |
5 |
|
Предварительно выбираем трансформатор тока типа ТТ –10/200
Высоковольтные аппараты выбирают на основании сравнения каталожных данных с соответствующими расчетами данными, для чего составляют сравнительную таблицу.
Таблица 7
Расчётные данные |
Паспортные данные |
UHOM = 10 кВ |
UHOM = 10 кВ |
IHOM =92,48A |
IHOM = 200 A |
|
|
|
|
|
|
Окончательно к установке принимаем трансформатор тока ТТ –10/200
2.7.4. Выбор трансформаторов напряжения
Подключаем к трансформатору приборы.
Высоковольтные аппараты выбирают на основании сравнения каталожных данных с соответствующими расчетами данными, для чего составляют сравнительную таблицу.
Таблица 8
Параметры приборов
Наименование прибора |
Тип прибора |
Потребляемая мощность, ВА |
Вольтметр |
Н-376 |
9 |
Счетчик |
СА-3У |
1,75 |
Ваттметр |
М-317 |
10 |

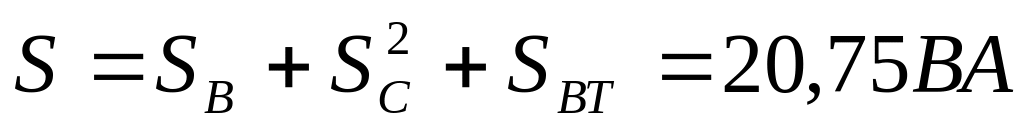

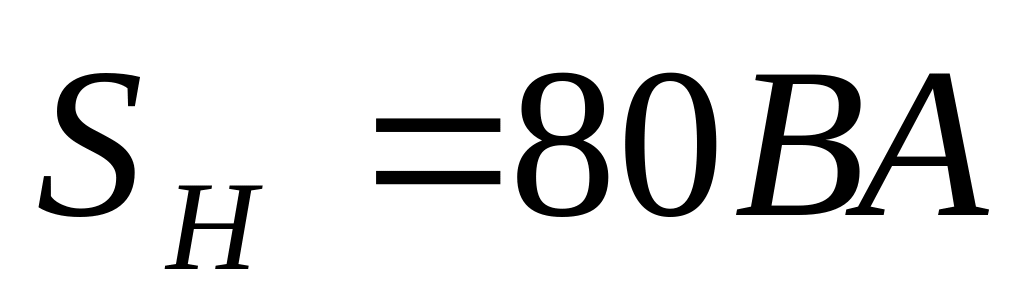

Предварительно выбираем трансформатор напряжения типа НОМ-10
Высоковольтные аппараты выбирают на основании сравнения каталожных данных с соответствующими расчетами данными, для чего составляют сравнительную таблицу.
Таблица 9
Параметры трансформатора напряжения НОМ-10
-
Расчётные данные
Паспортные данные
UHOM = 20 кВ
UHOM = 10 кВ
Окончательно к установке принимаем трансформатор напряжения типа НОМ – 10.
