4. Техника безопасности

4.1. Расчёт защитного заземления

Одной из важных мер для обеспечения электробезопасности является защитное заземление. Согласно ПУЭ, сопротивление защитного устройства, используемого для заземления электрооборудования должно быть не более 4 0м. Грунт в районе заземления – имеющий удельное сопротивление р=1 Ом/км

Контур заземления выполняется из уголков мм, длиной 2,5м, соединенных стальными полосами мм.

В начале расчета определяем приближенное количество уголков и длину стальной полосы. Уголок мм имеет сопротивление растеканию тока 0,00138 =13,8 Ом.

Город Волхов относится ко второй климатической зоне. В соответствии с таблицей для учета высыхания или промерзания грунта, принимаем для уголков повышающий коэффициент 1,8 [1]; с260;. Тогда сопротивление одного уголка равно:

Куг = 13,8 =24,84 Ом

Определяем периметр защитного заземления.

Принимаем расположение уголков с расстоянием между ними 108 м. Периметр 648 м. Для учета взаимоэкранирования уголков в контуре, ориентировочно принимаем . Тогда сопротивление одного уголка в контуре:

Куг = 13,8 0,5=6,9 Ом.

Количество уголков в контуре равно:

h = P/1=648/108=6 шт,

где Р- периметр, м,

1-расстояние между уголками, м.

С учетом экранирующего влияния сопротивление растеканию тока всех стержней – заземлителей будет равно: Rc=Ro/(h ) Ом,

где h – коэффициент использования стержневых заземлителей,

равен 0,64.

Rc =6,9/(6 0,64)=2 Ом Сопротивление растекающего тока полосовой стали шириной 40 мм находим в зависимости от p = 1 Ом/км, →IV=20 м Учитывая влияние коэффициента экранирования на сопротивление растыкающего тока полосовой стали h =0,32 находим общее сопротивление стали.

Rh – сопротивление растеканию тока в полосовой стали,

Кп – повышающий коэффициент высыхания при промерзании грунта, Кh=4

hп – коэффициент экранирования К= 2 4/0,32=250 м

Так как проводимость искусственных заземлителей складывается из проводимости стержневых и протяжных заземлителей, то Rh – общее сопротивление полосовой стали.

Rh = (2 25)/ (2+25) = 2 Ом; 2Ом <4 Ом

Окончательно выбираем 6 штук уголков.

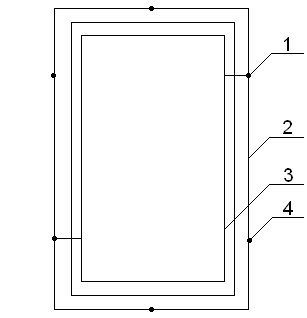

Схема контура защитного заземления

Рис. 5 1) Перемычка. 2) Внешний контур заземления. 3) Внутренний контур заземления. 4) Заземлитесь.

4.2. Вопросы по технике безопасности по местным инструкциям

Межотраслевые правила по охране труда распространяются на работников организаций, в зависимости от форм собственности, занятых техническим обслуживанием электроустановок, проводящих в них оперативные переключения, организующих и выполняющих ремонтные, строительные, монтажные, наладочные работы, а также испытания измерения.

1) Требования к персоналу:

работники при выполнении работ в электроустановках должны иметь профессиональную подготовку соответствующую характеру работы. При отсутствии профессиональной подготовки должны быть обучены в специализированных центрах, Электрический персонал до допуска к самостоятельной работе должен быть обучен к приёмам освобождения пострадавшего от действия электрическим током, оказанием первой помощи при несчастных случаях.

2) Проверка знаний норм и правил.

к проверке знаний подлежат руководящие работники организаций, руководители структурных подразделений, рабочие, которые заняты эксплуатацией, ремонтом, монтажом испытанием и другим. Проверка знаний подразделяется на первичную и очередную (внеочередную).

Первичная проверка знаний проводится у работников впервые при поступлении на работу или перерыве более трех лет.

Внеочередная проверка знаний проверяется независимо от срока проведения предыдущей проверки. Результаты проверки знаний оформляются протоколом, которые регистрируют в специальном журнале, и заносят в удостоверение.

Перед началом работ: привести в порядок рабочую одежду и подготовить индивидуальные средства защиты (каску, очки, резиновые перчатки), получить от руководителя работ; заданий, защитных средств, о всех неполадках сообщать мастеру.

Приступать к ремонту электрооборудования только после выполнения дежурным электромонтёром технических мероприятий, обеспечивающих безопасность работ. При работе в силовых и осветительных установках необходимо: ограничить расположенные вблизи рабочего места токоведущие части не допускается использовать ножовки, напильники и т.д.

Напряжение электроинструмента должно быть: не выше 220 В помещения без повышенной опасностине выше 50 В помещениях с повышенной опасностью и вне помещений. При организации ремонтных работ переносные ручные светильники должны питания от сети не выше 50 В.

По окончании работ убрать своё рабочее место. Обо всех нарушениях требований безопасности сообщать руководителю работ. Совместно с допускающим и ответственным руководителем работ убрать ограничения и предупредительные плакаты.
