Светотехнический расчёт помещения
Помещение петименутки относится к системе общего освещения с равномерной освещённостью в зоне работы крана. Светильники размещаем равномерно по всему помещению в ряды (один, два и т.д.) с одинаковым расстоянием между, светильниками, рядами.
Целью расчета является определение числа светильников, мощности ламп и суммарной установленной мощности.
Расчет проводится следующим методом:
1) по световому потоку;
а) методом коэффициента использования;
б) метод удельной мощности;
2) точный метод.
Расчет по световому потоку производится при равномерном распределении светящих и горизонтальных рабочих поверхностей. Причем метод коэффициента использования (Ки) более точен, чем метод удельной мощности.
Метод удельной мощности применяется в следующих случаях.
для предварительных расчетов;
для расчета освещения не ответственных помещений;
для проверки правильности расчетов произведенных другим методами.
Точный метод применяется при любом размещении светильников и при любом расположении рабочих поверхностей.
Данные для расчета:
длина помещения – 4м;
ширина помещения – 4м;
высота помещения Н=Нпод+3=4м.
Для освещения помещения цеха используем светильники типа УСП – 35 с двумя люминесцентными лампами типа ЛБ – 40. Затенения нет.
Определяем общее число светильников, требуемых для освещения помещения цеха при обще равномерном освещении.
Определяем уровень рабочей поверхности над полом.
, (44)
Определяем расстояние между рядов светильников.
, (45)
Определяем расстояние между стенами и крайним рядом светильников.
, (46)
Определяем число рядов светильников.
, (47)
Находим коэффициент использования. Для этого необходимо определить i, комплексную характеристику.
, (48)
из справочника данных находим h=1,6 [15]; с. 219;
Определение светового потока, излучаемого светильниками.
Номинальный световой поток лампы ЛБ-40, Фл=3120 Лм, тогда свет который излучает светильник составляет Фсв=2Фл=2*3120=6240 Лм.
Определяем необходимое число светильников в ряду.
, (49)
где Е- освещенность Ен=400 лк – нормативнаяосвещенность из СНИПА
S- площадь помещения
к- коэффициент запаса к=1,5
z- коэффициент свечения z=1,1
Ф- световой поток светильника
h- коэффициент использования
По длине одного светильника УСП-35 с лампами ЛБ-40 lсв=1,27 их общая длинна составляет . Это значит, что светильники размещаются практически в непрерывный сплошной ряд, что является наиболее желательным.

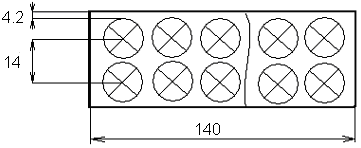

рис. 4 Расположение светильников.
Экономическая часть
Расходы на содержание и эксплуатацию оборудования включают в себя:
- Заработную плату и отчисления на социальные нужды ремонтного и дежурного персонала;
- амортизацию машин, оборудования и транспортных средств;
- затраты на смазочные, обтирочные и прочие вспомогательные материалы;
- затраты на запасные части;
- энергетические затраты, связанные с ремонтом оборудования.
Расчеты сметы осуществляется на основании нормативных документов, практических данных и последних расчетов данной работы. Расчеты ведутся в следующей последовательности.
3.1. Расчет годового фонда заработанной платы персонала
Фонд заработанной платы включает в себя фонды основной и дополнительной заработной платы.
Фонд основной заработной платы содержит все выплаты за фактическое отработанное время.
- оплата по тарифным ставкам и окладам;
- премии;
-доплата за работу в вечерние и ночное время;
- доплата за работу в праздничные дни;
- надбавки за совмещение профессий и расширение зоны обслуживание.
Фонд дополнительной заработной платы включает предусмотренные выплаты за неотработанное время.
К ним относятся:
- оплата очередных и учебных отпусков;
- оплата дней выполнения государственных обязанностей;
- оплата донорских дней;
В промышленности фонд дополнительной заработной платы составляет 20-25% от фонда основной заработной платы
В дипломной работе расчет годового фонда заработной платы осуществляется на основании масштаба численности представленного в задании, тарифных вставок действующей отрасли и эффективности фонда рабочего времени, который определяется составлении баланса рабочего времени одного рабочего в год.
Таблица 12
Баланс рабочего времени одного рабочего
Затраты времени |
Ремонтная бригада |
Дежурный персонал |
1. Календарный фонд 2. Выходные и праздничные дни 3. Номинальный фонд 4. Невыходы на работу 4.1 Отпуск 4.2 Болезни 4.3 Выполнение государственных обязанностей 5. Эффективный фонд (дни) 6. Продолжительная смена (час) 7. Эффективный фонд (час) |
365 116 249 43 36 4 2 1 206 8 1648 |
365 103 262 52 42 6 4 0 210 7,67 1611 |

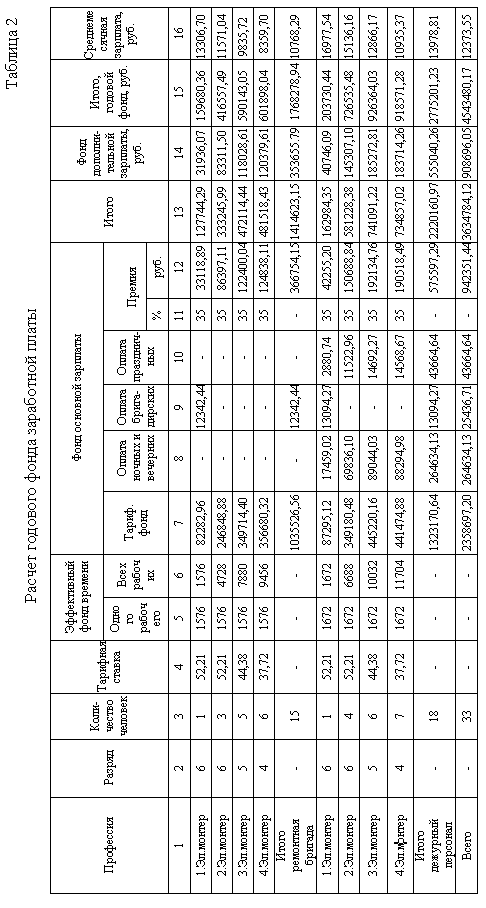

При расчете годового фонда заработной платы принимаются следующие нормативы.
- доплата за работу в вечер – 20 % от тарифа
- доплата за работу в ночь – 40 % от тарифа
- доплата за руководства бригадой – 10 % от тарифа
- премия – в зависимости от действующего на предприятии положении о премировании.
