5.1. Основные исходные данные. Общие положения.
Рассматривается русловая ГЭС длительного регулирования с одинаковыми агрегатами при На = НГЭС = (Zвб - Zнб) ; KN=9,81ГЭС=8,2=const; НПУ=104 м, HpN=16м; NГЭСуст=345 МВт; t=2,63106 с =30,44 суток; характеристики верхнего и нижнего бьефов, соответственно, Zвб(Vвб) и Zнб(Vнб) представлены в табл.5.1 и 5.2. в численном виде при условии линейной интерполяции между точками.
Таблица 5.1
Объемная характеристика верхнего бьефа Zвб(Vвб)
Zвб, м |
97,0 |
99,0 |
101,1 |
103,3 |
104,0 |
105,0 |
105,3 |
Vв, км3 |
2,25 |
3,20 |
4,55 |
6,65 |
8,20 |
10,5 |
12,0 |
Таблица 5.2
Кривая связи нижнего бьефа для открытого русла Zнб(Vнб)
Qнб, м3/с |
0 |
210 |
430 |
750 |
1170 |
1750 |
2800 |
4000 |
Zнб, м |
80,0 |
81,0 |
82,0 |
83,0 |
84,0 |
85,0 |
86,0 |
86,65 |
Рассматриваются математические постановки, алгоритмы и методы решения следующих трех базисных или простейших задач:
- ВЭР1: Дано: Zвбн - значение отметки верхнего бьефа на начало интервала t, а также Qнбтреб, Qпр.
- ВЭР2: Дано: Zвбн и Zвбк - значения отметок верхнего бьефа на начало и конец интервала t, а также Qпр.
- ВЭР3: Дано: Zвбн и NГЭС - активная среднеинтервальная мощность ГЭС, а также Qпр.
Во всех трех базисных задачах требуется найти основные показатели водноэнергетических режимов ГЭС в расчетном интервале t. Кроме перечисленных трех базисных задач рассматриваются предварительно и несколько более простых типовых задач, которые необходимы для решения ВЭР1, ВЭР2 и ВЭР3. Дается графическое пояснение процесса решения для лучшего понимания физики процесса.
5.2. Расчет предварительных типовых задач, входящих в состав вэр1, вэр2 и вэр3
5.2.1. Расчет координат линии огрганичения предельной пропускной способности ГЭС - QГЭСпред в зависимости от Zвб.
Расчет приведен в табл.5.3 по следующему алгоритму. Задаемся рядом значений На в диапазоне от Наmin до Наmax. Выполняется расчет QГЭСпред(На) по следующим формулам:
На НрN; QГЭСпред= (NГЭСуст/ На KN),
где NГЭСпред= NГЭСуст =const;
QГЭСпред(На) = , (5.1)
На< НрN; QГЭСпред=QГЭСmax ( На/ НрN)
где NГЭСпред(На)= KN На QГЭСпред .
Далее, принимается, что QГЭСпред= Qнб и определяется Zнб(QГЭСпред) по кривой связи (см.табл.5.2). К полученным значениям Zнб(QГЭСпред) прибавляется На, соответствующее рассмотренному значению QГЭСпред (см. табл.5.3), т.е.
Zвб(На, QГЭСпред) = Zнб(QГЭСпред)+ На . (5.2)
Таблица 5.3
Расчет координат линии ограничения мощности ГЭС QГЭСпред( Zвб, На) и NГЭСпред(Zвб, На) при KN=8,2; HpN=16м; NГЭСуст=345 МВт
На, м |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
QГЭСпред, м3/с |
2370 |
2460 |
2546 |
2630 |
2475 |
2337 |
2214 |
Zнб,м |
85,6 |
85,68 |
85,76 |
85,83 |
85,7 |
85,56 |
85,45 |
Zвб, м |
98,6 |
99,68 |
100,76 |
101,83 |
102,7 |
103,56 |
104,45 |
NГЭСпред, МВт |
252 |
282 |
313 |
345 |
345 |
345 |
345 |

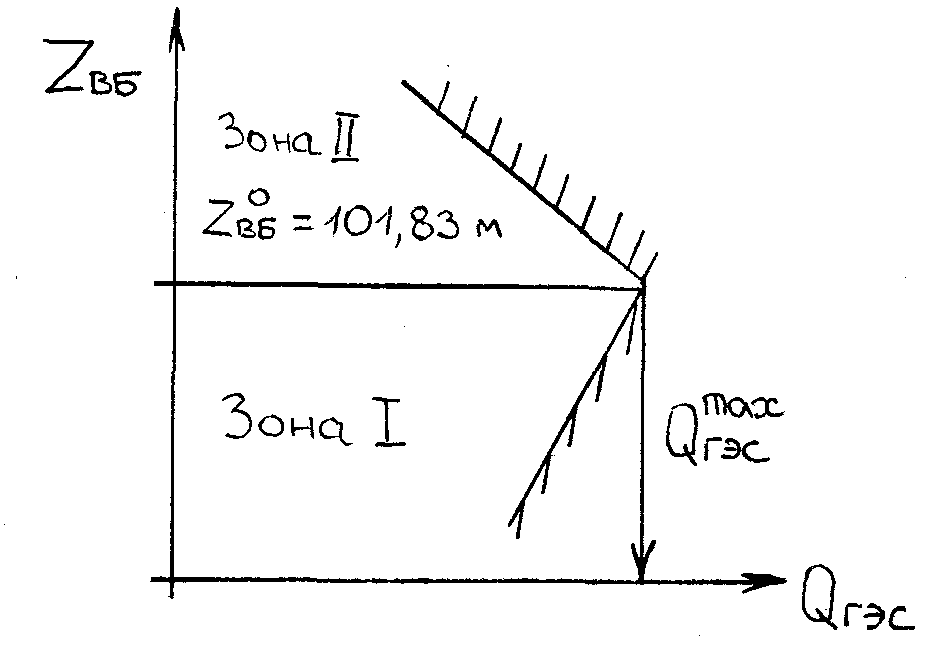

Значения Zвб, равное 102,7 м будем далее обозначать через Zвб0. Если Zвб< Zвб0, то это означает, что расчет ведется в I-ой зоне, где имеет место ограничение по турбине (На< НрN). Для Zвб >Zвб0 предельная мощность ГЭС равна NГЭСуст=345 МВт. В графическом виде сказанное выше иллюстрировано на рис.5.1.
Рис.5.1
5.2.2. Расчет режима работы ГЭС “по водотоку”.
Этому режиму соответствуют следующие основные показатели: Zвб(t)=const и Qнб(t) Qпр(t).
Последовательность расчета может быть представлена следующим образом: (Zвб =const;Qпр =const) (Qпр Qнб) (Zнб =Zнб(Qпр)) (На = Zвб –Zнб) QГЭСпред(На) (QГЭС,Qх. сбр) (NГЭС = 8,2·QГЭС·На(Qпр).
Расчет режима “по водотоку” при Qх. сбр 0 для Zвб =104,0 м; Qпр =1000 м3/с; все прочие исходные данные соответствуют п.5.1.
В соответствии с представленным алгоритмом получаем: Qпр = Qнб =1000 м3/с; Zнб =83,58 м; На =20,42 м; QГЭСпред(На)= 2060 м3/с; QГЭС = Qпр = Qнб =1000 м3/с; NГЭС = 167 МВт.
Расчет режима “по водотоку” при Qх. сбр 0 для Zвб =101,0 м; Qпр =3000 м3/с; все прочие исходные данные соответствуют п.5.1.
По рассмотренному выше получаем: Qпр = Qнб =3000 м3/с; Zнб =86,15 м; На =14,85 м;
QГЭСпред(На)= QГЭСmax = 2630· =2533 м3/с;
QГЭС = QГЭСпред =2533 м3/с Qх.сбр= 467 м3/с; NГЭС = 308 МВт.
5.2.3. Расчет QГЭСпред и NГЭСпред в заданный момент времени t при Zвб(t)=const.
Возможны два метода решения поставленной задачи: безитерационный табличный или графический метод и итерационный-численный. В безитерационном методе (наиболее предпочтительном) на основе данных табл.5.3, для любого заданного значения Zвб(t)=const метод линейной интерполяции рассчитывается QГЭСпред и далее NГЭСпред.
Например, найти QГЭСпред и NГЭСпред при Zвб(t)=const=(103,0 м и 100,0 м). На основе данных табл.5.3 для Zвб 1(t)=103,0 м получаем, что QГЭСпред и NГЭСпред можно найти по выражениям:
QГЭСпред(Zвб 1)= QГЭСпред(Zвб = 102,7)+
+ (103,0–102,7) · =
= 2475–0,3·138/0,86= 2427 м3/с.
Поскольку Zвб 1(t)>Zвб0, то NГЭСпред NГЭСуст = 345 МВт.
Аналогично для Zвб 2(t)=100,0 м получаем:
QГЭСпред(Zвб 2)= QГЭСпред(Zвб = 99,68 м) +
+ (100,0–99,68)· =
=2460–0,32·86/1,08= 2485 м3/с.
Поскольку Zвб 2(t)<Zвб0, то NГЭСпред также находим по данным табл.5.3: NГЭСпред (Zвб 2)=282+0,32·31/1,08 =291 МВт. NГЭСпред (Zвб 2) можно также рассчитать по следующему алгоритму: (Zвб2, QГЭСпред) (Qнб QГЭСпред) Zнб(QГЭСпред) (На=Zвб 2–Zнб)
NГЭСпред = kN·QГЭСпред ·На.
Численный итерационный метод решения поставленной задачи базируется на использовании следующего нелинейного алгебраического выражения:
QГЭСпред(Zвб)= . (5.3)
На рис.5.2. и 5.3. в графическом виде поясняется алгоритм решения поставленной задачи для зоны I и зоны II рис.5.1.
Рис.5.2
Рис.5.3
Зона I с Zвб =100,0 м: принимаем в качестве Qнб 1 = Q1 значение QГЭСmax =2630 м3/с. Определяем Zнб(Q1) и далее – Н1 = =100–Zнб(Q1). Для (На=Н1)<НрN определяем QГЭСпред по (5.1), приравнивая его Q2. Для QГЭС =Qнб =Q2 и Zвб =100,0 м определяем Zнб(Q2) и Н2 = 100–Zнб(Q2). Для (На=Н2)<НрN определяем QГЭСпред по (5.1) и приравниваем его Q4. Оцениваем разницу между Q2 и Q4 по формуле:
Q . (5.4)
Если в (5.4) указанная разница меньше Q, то решение найдено, т.е. получены для Zвб =100,0 м: QГЭСпред, На(QГЭСпред) и NГЭСпред(На, QГЭСпред). В противном случае проводится следующая итерация (см.рис.5.2).
Зона II с Zвб =103,0 м: поиск решения аналогичен рассмотренному выше способу для зоны I (см.рис.5.3).
5.2.4. Расчет QГЭСпред и NГЭСпред в заданный момент времени t при известных значениях Zвб(t)=const иQпр > QГЭСmax.
Очевидно, что в этом случае на ГЭС для поддержания Zвб(t)=const приQнб Qпр должны быть Qх.сбр 0 и как следствие этого невозможность использования всех данных табл.5.3, где предполагалось, что QГЭС Qнб Qх.сбр0. Решение задачи реализуется численным методом (без итерации).
Например, требуется найти QГЭСпред и NГЭСпред при Zвб 1=103,0 м и Zвб 2=100,0 м и Qпр = 3000 м3/с.
Для Zвб 1=103,0 м: (Qнб =Qпр)> QГЭСmax. Zнб(Qнб = 3000 м3/с) =86,14 м; На = Zвб 1 – Zнб = 103,0–86,14= 16,86 м при НрN = 16,0 м; QГЭСпред(На =16,86 м)= 2495 м3/с и NГЭСпред = NГЭСуст = 345 МВт и Qх.сбр = 505 м3/с.
Для Zвб 2=100,0 м: На = Zвб 2 – Zнб = 100,0–86,14= 13,86 м при НрN = 16,0 м; QГЭСпред (На =13,86 м)= 2447 м3/с, NГЭСпред = 278 МВт.
5.2.5. Определение необходимости сработки-наполнения водохранилища при заданных значениях Zвбн,Qпр иNГЭС.
Задача решается безитерационным путем в следующей последовательности (см.рис.5.4). В табл.5.4. представлен пример решения задачи для двух значений (Zвбн,Qпр иNГЭС).
Таблица 5.4
Расчет необходимости сработки-наполнения водохранилища при заданных значениях Zвбн,Qпр иNГЭС
Zвбн, м |
Qпр, м3/с |
NГЭС, МВт |
Qнб, м3/с |
Zнб, м |
На, м |
NГЭСрасч, МВт |
сработка-наполнение |
104,0 |
200 |
100 |
200 |
81,00 |
23,0 |
37,7 |
сработка |
100,0 |
2000 |
100 |
2000 |
82,24 |
14,76 |
242,0 |
наполнение |
Дано: Zвбн,Qпр,NГЭС
QГЭС Qпр
Zнб =Zнб(Qпр)
На = Zвбн –Zнб
NГЭСрасч = kN·На·Qпр
NГЭСрасч NГЭС
> = <
Qв<0 Qв 0 Qв>0
наполнение сработка
Рис.5.4
