вопросы: - коллективные и технические средства защиты работающих - виды действия эл. тока на организм, виды электротравм - факторы, влияющие на опасность поражания эл. током - понятие напряжение прикосновения, напр. шага - классифик. помещения по степени электробезопасности - меры защиты от поражения эл. током - основные причины аварий сосудов, работающих под давлением - технич. свидетельствование грузоподъемных механизмов

4. Электробезопасность.

Проходя через тело человека, электрический ток оказывает:

• Биологическое воздействие. Заключается в раздражении и возбуждении тканей и органов (судороги скелетных мышц, которые могу привести к остановке дыхания, вывихами конечностей, спазмом голосовых связок).

• Электрохимическое (электролитическое) действие. Приводит к разложению крови и других органических жидкостей (существенно изменяет состояние клеток).

• Тепловое (термическое) действие приводит к ожогам кожного покрова, вплоть до обугливания.

• Механическое действие проявляется в расслоении тканей и даже отрывах частей тела.

Виды электротравм:

• Электрический удар;

• Местные электротравмы.

Электрический удар. Степени электрического удара.

1. Судорожное сокращение мышц без потери сознания.

2. Судорожное сокращение мышц с потерей сознания, но сохранившимся дыханием и работой сердца.

3. Потеря сознания и нарушение сердечной деятельности или дыхания.

Клиническая смерть, то есть отсутствие дыхания и кровообращения.

Местные электротравмы.

• электрические ожоги (контактный и дуговой);

• электрические знаки, метки (чётко ограниченные пятна серого или бледно-жёлтого цвета на поверхности кожи);

• металлизация кожи (проникновение в верхние слои кожи частичек расплавленного электрической дугой металла);

• механические повреждения – следствие резких непроизвольных судорожных сокращений мышц под действием тока, проходящего через человека, что может привести к разрыву сухожилий, кожи, кровеносных сосудов;

• электрофтальмия – воспаление наружных оболочек глаз под воздействием УФИ, сопровождающего электрическую дугу.

Факторы, влияющие на опасность поражения электрическим током.

Степень опасного и вредного воздействия электрического тока на человека зависит:

1. От рода и величины напряжения и тока.

Человек ощущает воздействие проходящего через него тока.

• Ощутимый ток:

  • 0.5-1.5 мА – переменном токе (лёгкое покалывание)

  • 5-7 мА – постоянном токе (ощущение нагрева)

• Неотпускающий ток:

  • 10-15 мА – переменном токе

  • 50-80 мА – постоянном токе

• Фибрилляционный ток:

  • 100мА-5А – переменном токе

  • 300мА-5А – постоянном токе

Опасное напряжение:

≥ 42 В для переменного тока

≥ 120 В для постоянного тока

2. Частоты электрического тока (опасен ток 50-60 Гц).

3. Путь прохождения тока в теле человека (петля тока)

Распространённые (не более 15 петель):

Рука-рука;

Рука-нога;

Нога-нога.

Наиболее распространённая петля:

Рука-рука – 40%

Правая рука-ноги – 20%

Левая рука-ноги – 17%

4. Длительность воздействия или петли тока

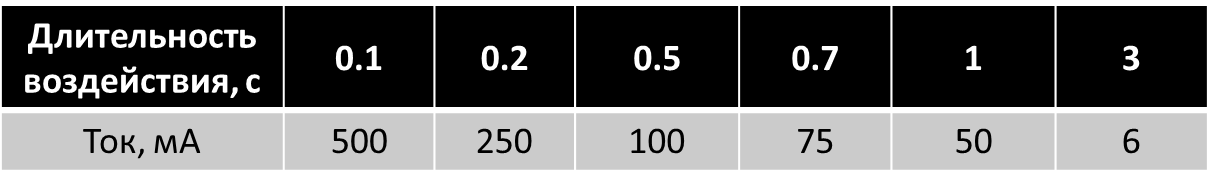

Допустимые значения токов, проходящих через человека (рука-

рука, 50Гц, напряжение 1000В, переменный ток)

5. Условия внешней среды (влияют на сопротивление тела человека)

Понижение атмосферного давления увеличивает опасность

воздействия тока.

Рост порционного содержания кислорода в воздухе понижает

чувствительность организма к воздействию электрического тока (в

закрытых помещениях, где парциальное давление кислорода меньше,

опасность поражения током выше, чем на открытом воздухе).

При увеличении содержания углекислого газа чувствительность

организма к воздействию электрического тока увеличивается.

Повышенная температура воздуха (30-45˚C) снижает сопротивление тела

человека.

6. Индивидуальные особенности организма человека (физическое и психическое состояние).

При заболевании кожи, сердца, лёгких, нервной системы опасность

поражения увеличивается.

Пол и возраст влияют на исход поражения электрическим током (у

женщин сопротивление меньше, чем у мужчин; у детей – меньше чем у

взрослых; у молодых – меньше, чем у пожилых).

Сопротивление тела человека колеблется от 500 до 100000 Ом.

Явление при стекании тока в землю. Напряжение прикосновения.

Напряжение прикосновения U_пр для человека, стоящего на земле и касающегося руками оборудования, имеющего связь с землёй, например, через заземление, определяется выражением , где U_р – потенциал рук; U_н – потенциал ног. Потенциал рук равен потенциалу на корпусе установки, которого

работающий касается, а ног –

потенциалу основания (земли), на

котором он стоит. В нормальных

условиях эксплуатации U_н= U_р= 0.

Напряжение прикосновения при

одиночном заземлителе:

I – потенциальная кривая;

II – кривая, характеризующая

изменение напряжения прикосновения

при изменении расстояния

от заземлителя.

Напряжение шага.

Напряжение шага связано с изменением

потенциала земли при стекании тока на

землю. При нахождении человека в зоне

с изменяющимся потенциалом земли

каждая из его ног оказывается под

разным напряжением.

Степень опасности прикосновения человека к неизолированным токоведущим частям электроустановок, находящихся под напряжением зависит от вида проникновения и вида электрической сети.

Опасные прикосновения:

1. В трёхфазных сетях:

   1. Однофазное

   2. Двухфазное

2. В однофазных сетях:

   1. Однополюсное

   2. Двухполюсное

Весьма опасны двухфазное и двухполюсное прикосновение.

Согласно правилам устройства электроустановок (ПУЭ) при напряжении до

1000 В применяются трёхфазные сети: трёхпроводная с изолированной

нейтралью, четырёхпроводная с заземлённой нейтралью.

Однофазное прикосновение.

Прикосновение человека

к фазному проводу

трёхфазной

четырёхпроводной

сети с нейтралью,

заземлённой через

активное и индуктивное

сопротивление.

Прикосновение человека к фазному

проводу трёхфазное четырёхпроводной

сети с заземлённой нейтралью при

аварийном режиме.

При прикосновении к одной из фаз трёхфазной четырёхпроводной сети с глухозаземлённой нейтралью человек оказывается практически под фазным нарпяжением U_ф, а ток, проходящий через него, равен частотному от деления U_ф/R_h .

Прикосновение человека к исправному фазному проводу сети с заземлённой нейтралью в аварийный период более опасно, чем при нормальном режиме

Нормальный режим.

Прикосновение человека к

проводу трёхфазной

трёхпроводной сети с

изолированной нейтралью

при нормальном режиме

работы.

В сетях с изолированной нейтралью опасность для человека, прикоснувшегося к одному из фазных проводов в период нормальной работы сети, зависит от сопротивления проводов относительно земли: с увеличением сопротивления опасность уменьшается.

Аварийный режим.

Прикосновение человека к

проводу трёхфазной

трёхпроводной сети с

изолированной нейтралью

при аварийном режиме.

Напряжение, под которым окажется человек, прикоснувшийся в аварийный период к исправной фазе трёхфазной сети с изолированной нейтралью, будет значительно больше фазного и несколько меньше линейного напряжения сети.

Электрические установки.

По направлению делятся на:

1. До 1000 В

2. Свыше 1000 В

Эксплуатация электроустановок включает:

• Оперативное обслуживание, дежурства, обходы, осмотры, оперативные переключения, мелкие работы;

• Производство работ (ремонтные, монтажные, строительные и другие);

Персонал электроустановок:

1. Оперативный

2. Ремонтный

3. Оперативно-ремонтный

Существует пять квалификационных групп. К работе на электрических

установках допускаются лица, имеющие квалификацию не менее второй

группы.

Классификация помещений по степени электроопасности.

Все помещения или условия работ согласно ССБТ ГОСТ 12.1.013-78 по степени электроопасности делятся на:

1. Условия с повышенной опасностью поражения людей электрическим током, которые характеризуются наличием хотя бы одного из перечисленных факторов:

   1. Наличие влажности (пары или конденсирующаяся влага выделяются в виде мелких капель и относительная влажность воздуха превышает 75%);

   2. Наличие проводящей пыли (технологическая или другая пыль, проникая внутрь машин и аппаратов и отлагаясь или оседая на проводах, на электроустановках ухудшает условия охлаждения и изоляции, но не вызывает опасности пожара или взрыва);

   3. Наличие токопроводящих оснований (металлических, земляных, железобетонных, кирпичных);

   4. Наличие повышенной температуры (независимо от времени года и различных тепловых излучений температура превышает длительно 30˚C, кратковременно 40˚C);

   5. Наличие возможности одновременного прикосновения человека к имеющим соединение с землёй металлоконструкциям зданий, технологическими аппаратами, механизмами и т.п., с одной стороны, и к металлическим корпусам электрооборудования – с другой.

2. Особо опасные условия поражения электрическим током:

   1. Наличие сырости (дождь, снег, частое опрыскивание и покрытие влагой потолка, пола, стен, предметов, находящихся внутри помещений);

   2. Наличие химически активной среды (постоянно или длительно содержатся агрессивные пары, газы, жидкость, образуются отложения или плесень, действующие разрушающе на изоляцию и токоведущие части электрооборудования);

   3. Наличие одновременно двух или более признаков повышенной опасности;

3. Условия без повышенной опасности поражения людей электрическим током – отсутствие условий, создающих повышенную или особую опасность.

Для лёгкого распознавания частей окраску одноимённых шин производят в

следующие цвета: при переменном токе фаза А – жёлтый, фаза В – зелёный,

фаза С – красный; нулевые шины при изолированной нейтрали – белый, при

заземлённой – чёрный; при однофазном токе проводник, присоединённый к

началу источника питания, жёлтый, к кончу обмотки – красный; при

постоянном токе положительная шина – красный, отрицательная – синий,

нейтральная – белый.

Меры защиты от поражения электрическим током.

1. Изоляция токоведущих частей (сопротивление изоляции надёжно, когда сопротивление изоляции ≥ 0.5 Мом).

Изоляция бывает рабочая, дополнительная, усиленная, двойная.

Рабочая изоляция – основная изоляция, необходимая для работы устройства и служащая основной защитой от поражения электрическим током.

Дополнительная – предназначенная для защиты человека от поражения электрическим током в случаях повреждения рабочей изоляции (пластмассовые корпуса механизмов, изолирующие втулки).

Двойная изоляция это совокупность в электроприёмнике двух независимых изоляций: рабочей и дополнительной.

Принципы действия изоляции основаны на покрытии токоведущих частей изоляционным материалом.

2. Защитные оболочки. Принцип действия основан на покрытии токоведущих частей приспособлениями, обеспечивающими полную защиту от прикосновения.

З. Защитные ограждения – корпуса оборудования (сплошные и сетчатые).

4. Безопасное расположение токоведущих частей.
