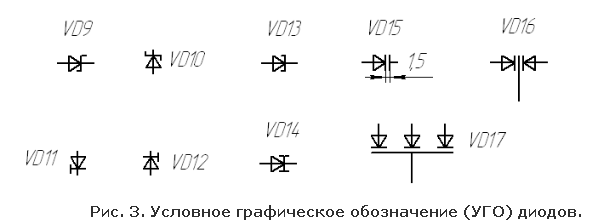

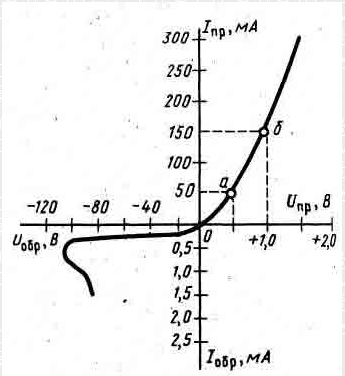

1. 1 . Обычный диод - двухэлектродный электронный прибор, обладает различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключённый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключённый к отрицательному полюсу — катодом.

Диоды обладают большой надежностью, но граница их применения от –70 до 125⁰ С . Т.к. у точечного диода площадь соприкосновения очень мала, поэтому токи, которые могут выпрямлять такие диоды не больше 10-15 мА. И их используют в основном для модуляции колебаний высокой частоты и для измерительных приборов. Для любого диода существуют некоторые предельно допустимые пределы прямого и обратного тока, зависящих от прямого и обратного напряжения и определяющие его выпремляющие и прочностные св-ва.

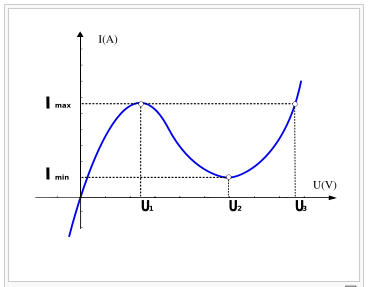

1 .2. Туннельный диод – Обычные диоды при увеличении прямого напряжения монотонно увеличивают пропускаемый ток. В туннельном диоде квантово-механическое туннелирование электронов добавляет горб в вольтамперную характеристику, при этом, из-за высокой степени легирования p и n областей, напряжение пробоя уменьшается практически до нуля. Туннельный эффект позволяет электронам преодолеть энергетический барьер в зоне перехода с шириной 50..150 Å при таких напряжениях, когда зона проводимости в n-области имеет равные энергетические уровни с валентной зоной р-области.^[1] При дальнейшем увеличении прямого напряжения уровень Ферми n-области поднимается относительно р-области, попадая на запрещённую зону р-области, а поскольку тунелирование не может изменить полную энергию электрона^[2], вероятность перехода электрона из n-области в p-область резко падает. Это создаёт на прямом участке вольт-амперной характеристики участок, где увеличение прямого напряжения сопровождается уменьшением силы тока. Данная область отрицательного дифференциального сопротивления и используется для усиления слабых сверхвысокочастотных сигналов.

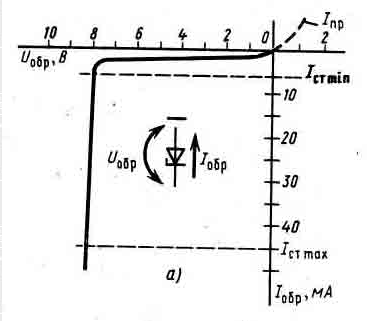

1. 3 . Стабилитрон - это тоже диод, но предназначен он не для выпрямления переменного тока, хотя и может выполнять такую функцию, а для стабилизации, т.е. поддержания постоянства напряжения в цепях питания радиоэлектронной аппаратуры.

Напряжение на стабилитрон подают в обратной полярности, т. е. включают так, чтобы его анод был соединен с отрицательным полюсом источника питания. При таком включении через стабилитрон течет обратный ток Iобр. По мере увеличения обратного напряжения обратный ток растет очень медленно - характеристика идет почти параллельно оси Uобр.

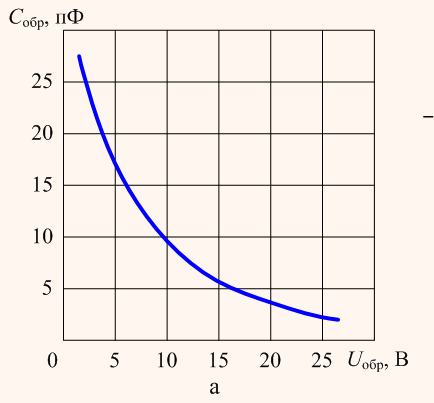

1.4. Варикап— полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода от обратного напряжения. Варикапы применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

При отсутствии внешнего напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле. Если к диоду приложить обратное напряжение, то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, которую можно представить как простейший плоский конденсатор, в котором обкладками служат границы области. В таком случае, в соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено лишь толщиной базы, далее которой переход расширяться не может. По достижении этого минимума с ростом обратного напряжения ёмкость не изменяется.

Промышленностью выпускаются варикапы как в виде дискретных элементов (например, КВ105, КВ109, КВ110, КВ114, BB148, BB149), так и в виде варикапных сборок (например, КВС111).

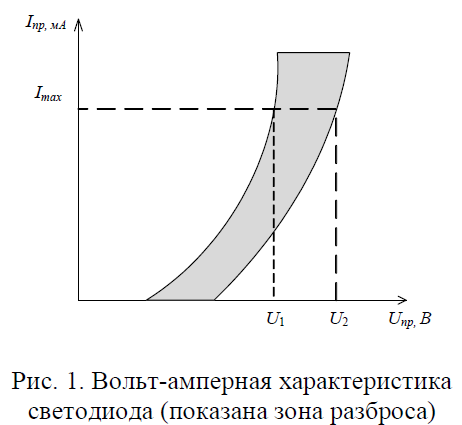

1.5. Светодиод - полупроводниковый прибор с электронно-дырочным переходом,создающий оптическое излучение при пропускании через него электрического тока. Излучаемый свет лежит в узком диапазоне спектра, его спектральные характеристики зависят в том числе от химического состава использованных в нём полупроводников. При пропускании электрического тока через p-n переход в прямом направлении, носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Фотодио́д — приёмник оптического излучения, который преобразует попавший на его фоточувствительную область свет в электрический заряд засчёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

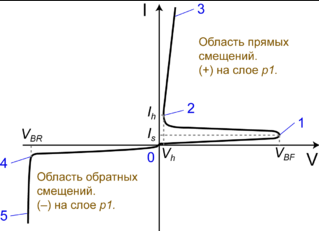

1. 6. Тири́стор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с тремя или более p-n-переходами и имеющий два устойчивых состояния: закрытое состояние, то есть состояние низкой проводимости, и открытое состояние, то есть состояние высокой проводимости.

Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тиристоров — управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства. Существуют различные виды тиристоров, которые подразделяются, главным образом, по способу управления и по проводимости. Различие по проводимости означает, что бывают тиристоры, проводящие ток в одном направлении (например тринистор, изображённый на рисунке) и в двух направлениях (например, симисторы, симметричные динисторы).

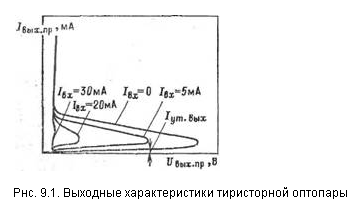

7. Оптопара (оптрон) — электронный прибор, состоящий из излучателя света (обычно — светодиод, в ранних изделиях — миниатюрная лампа накаливания) и фотоприёмника (биполярных и полевых фототранзисторов, фотодиодов, фототиристоров, фоторезисторов), связанных оптическим каналом и как правило объединённых в общем корпусе. Принцип работы оптрона заключается в преобразовании электрического сигнала в свет, его передаче по оптическому каналу и последующем преобразовании обратно в электрический сигнал.

р анзисторные или интегральные оптопары, как правило, применяются для гальванической развязки сигнальных цепей или цепей с малым током коммутации. В качестве коммутирующего элемента используются биполярные транзисторы, цепи управления цифровыми входами, специализированные цепи (например, для управления силовым MOSFET или IGBT).

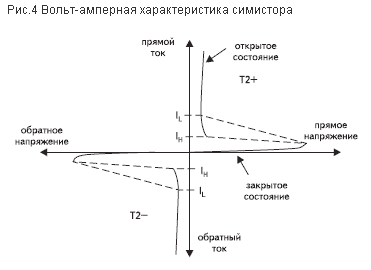

1.8.Симиcтop (симметричный триодный тиристор) или триак— полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока. В электронике часто рассматривается как управляемый выключатель (ключ). В отличие от тиристора, имеющего катод и анод, основные (силовые) выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно. Однако по способу включения относительно управляющего электрода основные выводы симистора различаются, причём имеет место их аналогия с катодом и анодом тринистора. На приведённом рисунке верхний по схеме вывод симистора называется выводом 1 или условным катодом, нижний — выводом 2 или условным анодом, вывод справа — управляющим электродом.

Для управления нагрузкой основные электроды симистора включаются в цепь последовательно с нагрузкой. В закрытом состоянии проводимость симистора отсутствует, нагрузка выключена. При подаче на управляющий электрод отпирающего сигнала между основными электродами симистора возникает проводимость, нагрузка оказывается включённой. Характерно, что симистор в открытом состоянии проводит ток в обоих направлениях. Другой особенностью симистора, как и других тиристоров, является то, что для его удержания в открытом состоянии нет необходимости постоянно подавать сигнал на управляющий электрод (в отличие от транзисторa). Симистор остаётся открытым, пока протекающий через основные выводы ток превышает некоторую величину, называемую током удержания. Отсюда следует, что выключение нагрузки происходит вблизи моментов времени, когда напряжение на основных электродах симистора меняет полярность (обычно это совпадает по времени со сменой полярности напряжения в сети)

1.9.Трансформатор - электрический аппарат, состоящий из набора индуктивно связанных обмоток на каком-либо магнитопроводе или без него и предназначенный для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока без изменения частоты систем(системы) переменного тока ^[1].

Трансформатор осуществляет преобразование напряжения переменного тока и/или гальваническую развязку в самых различных областях применения - электроэнергетике, электронике и радиотехнике.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

Коэффициент трансформации трансформатора — это величина, выражающая масштабирующую (преобразовательную) характеристику трансформатора относительно какого-нибудь параметра электрической цепи (напряжения, тока, сопротивления и т. д.).

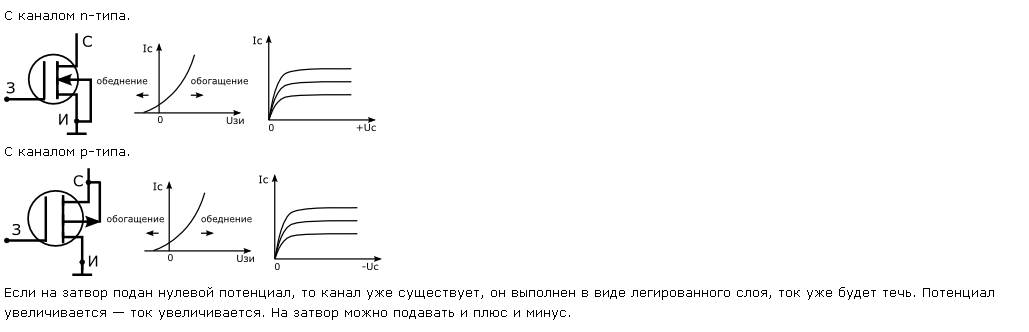

2.1. Ток в полевых транзисторах представляет собой движение основных зарядов в канале. Процессы диффузии отсутствуют (также инжекция). Ток стока всех полевых транзисторов управляется за счет изменения концентрации носителей (модуляция проводимости) в канале. Она осуществелсяется электрическим полем затвора подложки. Существуют полевые транзисторы, их называют «транзисторы, с управляющим pn-переходом», и МДП транзисторы (МОП) металл-диэлектрик-полупроводник. Затвор изготовлен из металла. Все виды МДП транзисторов изготавливаются с каналами либо n типа, либо p типа. Главная характеристика (p-канальный, n-канальный). В зависимости от конструкции и принципов действия существует 6 типов транзисторов.

С каналом n-типа	С каналом p-типа
Положительная полярность на стоке	Отрицательная полярность на стоке
С увеличением Uз ток стока увеличивается	С увеличением Uз ток стока уменьшается

2 .2 , 2.4. n-p-n биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от других разновидностей, основными носителями являются и электроны, и дырки (от слова «би» — «два»).

NPN (эмиттер − n-полупроводник, база − p-полупроводник, коллектор − n-полупроводник) – к каждой из зон подведены проводящие контакты. База расположена между эмиттером и коллектором и изготовлена из слаболегированного полупроводника, обладающего большим сопротивлением. Общая площадь контакта база-эмиттер значительно меньше площади контакта коллектор-база, поэтому биполярный транзистор общего вида является несимметричным устройством (невозможно путем изменения полярности подключения поменять местами эмиттер и к оллектор и получить в результате абсолютно аналогичный исходному биполярный транзистор).

В се рассуждения для npn транзистора повторяются абсолютно аналогично для случая pnp транзистора, с заменой слова «электроны» на «дырки», и наоборот, а также с заменой всех напряжений на противоположные по знаку.

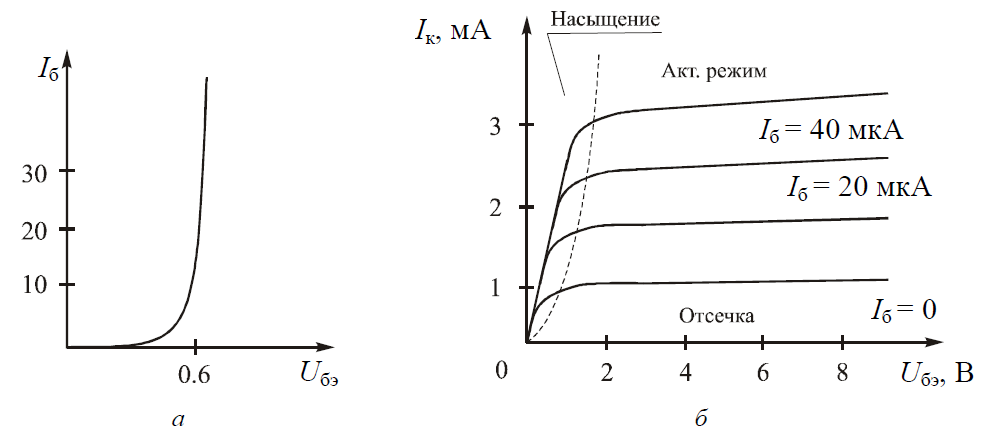

Входная и выходная ВАХ биполярного транзистора

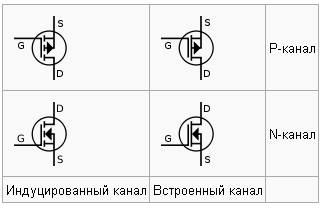

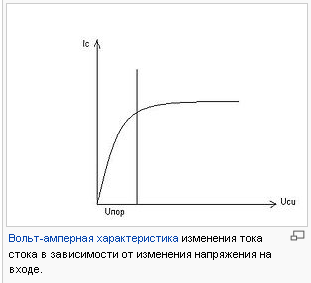

2.3.Наиболее распространены транзисторы с индуцированным каналом: у них канал закрыт при нулевом напряжении исток-затвор. Именно их имеют в виду, когда не упоминают тип канала.

Гораздо реже встречаются транзисторы со встроенным каналом: у них канал открыт при нулевом напряжении исток-затвор.

Если транзистор n-канальный:

• он открывается положительным напряжением на затворе по отношению к истоку.

• паразитный диод в структуре канала катодом подсоединен к стоку, анодом — к истоку.

• канал обычно подсоединяют так, что на стоке более положительное напряжение, чем на истоке.

Если транзистор p-канальный:

• он открывается отрицательным напряжением на затворе по отношению к истоку.

• паразитный диод в структуре канала анодом подсоединен к стоку, катодом — к истоку.

• к анал обычно подсоединяют так, что на стоке более отрицательное напряжение, чем на истоке.

Транзисторы на основе МОП-структур, в отличие от биполярных, управляются напряжением, а не током и называются униполярными транзисторами, так как для их работы необходимо наличие носителей заряда только одного типа.

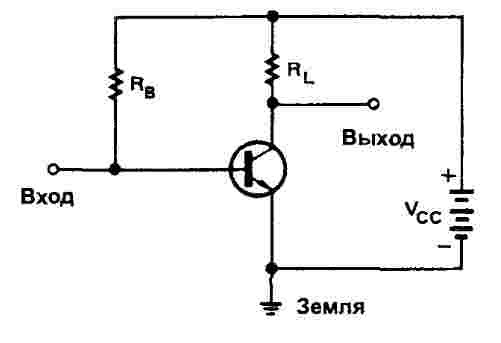

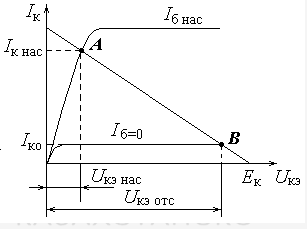

3.1. Электронный ключ — устройство, предназначенное для коммутации нагрузки под воздействием управляющего сигнала. Электронные ключи — схемотехническая основа цифровых микросхем. Электронные ключи имеют 2 состояния: замкнутое и разомкнутое. В динамике ключи имеют кратковременные промежуточные состояния, которые являются нежелательными из-за рассеивания большой мощности.

Коэффициент усиления по напряжению ku > 1, коэффициент усиления по току ki > 1 (ток коллектора к току базы). Дает усиление по мощности. Ключ ОЭ наиболее распространен, т.к. обеспечивает усиление по напряжению и току. Поэтому ключи можно соединять последовательно (каскадом). При этом, сигнал не затухает. Амплитуда (и ток, и напряжение)сигнала сохраняется при любом числе включенных каскадов.

3.2. Эмиттерный повторитель — частный случай повторителей напряжения на основе биполярного транзистора. Характеризуется высоким усилением по току и коэффициентом передачи по напряжению, близким к единице. При этом входное сопротивление относительно велико (однако оно меньше, чем входное сопротивление истокового повторителя), а выходное — мало.

В эмиттерном повторителе используется схема включения транзистора с общим коллектором (ОК). То есть напряжение питания подаётся на коллектор, а выходной сигнал снимается с эмиттера. В результате чего образуется 100 % отрицательная обратная связь по напряжению, что позволяет значительно уменьшить нелинейные искажения, возникающие при работе. Следует также отметить, что фазы входного и выходного сигнала совпадают. Такая схема включения используется для построения входных усилителей, в случае если выходное сопротивление источника велико, и как буферный усилитель,а также в качестве выходных каскадов усилителей мощности.

• Коэффициент усиления по току: I_вых/I_вх=I_э/I_б=I_э/(I_э-I_к) = 1/(1-α) = β [β>>1]

• Входное сопротивление: R_вх=U_вх/I_вх=(U_бэ+U_кэ)/I_б

Достоинства:

• Большое входное сопротивление

• Малое выходное сопротивление

Недостатки:

• Коэффициент усиления по напряжению меньше 1.

3 .3 Транзисторный усилитель с общей базой - среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

3.4. МОП К-МОП; комплементарная логика на транзисторах металл-оксид-полупроводник; КМДП— технология построения электронных схем. В технологии КМОП используются полевые транзисторы с изолированным затвором с каналами разной проводимости. Отличительной особенностью схем КМОП по сравнению с биполярными технологиями (ТТЛ, ЭСЛ и др.) является очень малое энергопотребление в статическом режиме (в большинстве случаев можно считать, что энергия потребляется только во время переключения состояний). Отличительной особенностью структуры КМОП по сравнению с другими МОП-структурами (N-МОП, P-МОП) является наличие как n-, так и p-канальных полевых транзисторов; как следствие, КМОП-схемы обладают более высоким быстродействием и меньшим энергопотреблением, однако при этом характеризуются более сложным технологическим процессом изготовления и меньшей плотностью упаковки.

Подавляющее большинство современных логических микросхем, в том числе, процессоров, используют схемотехнику КМОП.

5. Децибе́л — логарифмическая единица уровней, затуханий и усилений. Децибелы широко применяются в любых областях техники, где требуется измерение величин, меняющихся в широком диапазоне: в радиотехнике, антенной технике, в системах передачи информации, в оптике, акустике (в децибелах измеряется уровень громкости звука) и др. Так, в децибелах принято измерять динамический диапазон (например, диапазон громкости звучания музыкального инструмента), затухание волны при распространении в поглощающей среде, коэффициент усиления и коэффициент шума усилителя.

Децибелы используются не только для измерения отношения физических величин второго порядка (энергетических: мощность, энергия) и первого порядка (напряжение, сила тока). В децибелах можно измерять отношения любых физических величин, а также использовать децибелы для представления абсолютных величин.

дБ по мощности = ,

дБ по напряжению = ;

дБ по току = .

Двухпроводная симметричная линия представляет собой два провода диаметром d, расположенных на расстоянии а друг от друга. Линия может быть как воздушной, так и в диэлектрике с проницаемостью ε. Формула расчёта волнового сопротивления двухпроводной линии:

6. Операционный усилитель (ОУ, OpAmp) — усилитель постоянного тока с дифференциальным входом и, как правило, единственным выходом, имеющий высокий коэффициент усиления. ОУ почти всегда используются в схемах с глубокой отрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы.

В настоящее время ОУ получили широкое применение как в виде отдельных чипов, так и в виде функциональных блоков в составе более сложных интегральных схем. Такая популярность обусловлена тем, что ОУ является универсальным блоком с характеристиками, близкими к идеальным, на основе которого можно построить множество различных электронных узлов.

Инвертирующий усилитель -Инвертирует и усиливает напряжение (то есть умножает напряжение на отрицательную константу).

; (Поскольку является виртуальной землей)

• Третий резистор с сопротивлением, равным (сопротивление параллельно соединенных резисторов R_f и R_in), устанавливаемый (при необходимости) между неинвертирующим входом и землей, уменьшает ошибку, возникающую из-за тока смещения.

Если R_in = 0, то схема реализует собой линейный преобразователь ток-напряжение. Входное сопротивление такой схемы определяется коэффициентом усиления реального ОУ и сопротивлением обратной связи по формуле: , где K_A - коэффициент усиления операционного усилителя. Выходное напряжение получается по формуле: .

Инвертирующий суммирующий усилитель (инвертирующий сумматор)

С уммирует (с весом) несколько напряжений. Сумма на выходе инвертирована, то есть все веса отрицательны.

• Если , то

• Если , то

• Выход инвертирован

• Входной импеданс n-го входа равен

(Поскольку является виртуальной землей)

Дифференциальный усилитель (вычитатель)

Данная схема предназначена для получения разности двух напряжений, при этом каждое из них предварительно умножается на некоторую константу (константы определяются резисторами).

• Входное сопротивление (между входными выводами) равно  =

В случае, когда и , имеем:

Интегратор -Интегрирует (инвертированный) входной сигнал по времени.

где и  — функции времени,  — выходное напряжение интегратора в момент времени t = 0.

• Данный четырехполюсник можно также рассматривать как фильтр нижних частот.

Дифференциатор - Дифференцирует (инвертированный) входной сигнал по времени.

где и  — функции времени.

• Данный четырехполюсник можно также рассматривать как фильтр высоких частот.

7 . Амплиту́дная модуляция — вид модуляции, при которой изменяемым параметром несущего сигнала является его амплитуда.

И мпульсно-кодовая модуляция (ИКМ, англ. Pulse Code Modulation, PCM) используется для оцифровки аналоговых сигналов. Практически все виды аналоговых данных (видео, голос, музыка, данные телеметрии, виртуальные миры) допускают применение ИКМ.

Частотная модуляция (ЧМ) — вид аналоговой модуляции, при котором информационный сигнал управляет частотой несущего колебания. По сравнению с амплитудной модуляцией здесь амплитуда остаётся постоянной.

А мплитудно-импульсная модуляция (АИМ), когда по закону управляющего сигнала изменяется приращение амплитуды импульсов.

T = const.

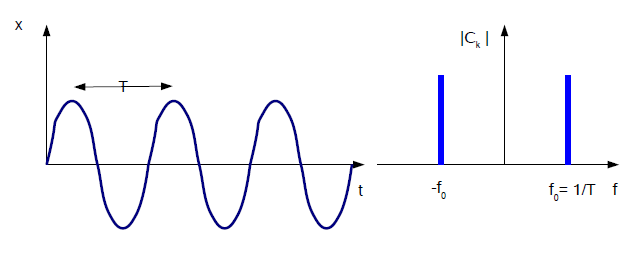

Спектр гармонического сигнала

x(t)=Acos(2πf0t+φ) => спектр содержит ДВЕ гармоники:

C1=0.5Aexp(jφ) и С-1 =0.5Aexp(-jφ) на частотах f0 и -f0

Соответственно.

8. 1. АЦП последовательного приближения или АЦП с поразрядным уравновешиванием содержит компаратор, вспомогательный ЦАП и регистр последовательного приближения. АЦП преобразует аналоговый сигнал в цифровой за N шагов, где N — разрядность АЦП. На каждом шаге определяется по одному биту искомого цифрового значения, начиная от СЗР и заканчивая МЗР. Последовательность действий по определению очередного бита заключается в следующем. На вспомогательном ЦАП выставляется аналоговое значение, образованное из битов, уже определённых на предыдущих шагах; бит, который должен быть определён на этом шаге, выставляется в 1, более младшие биты установлены в 0. Полученное на вспомогательном ЦАП значение сравнивается с входным аналоговым значением. Если значение входного сигнала больше значения на вспомогательном ЦАП, то определяемый бит получает значение 1, в противном случае 0. Таким образом, определение итогового цифрового значения напоминает двоичный поиск. АЦП этого типа обладают одновременно высокой скоростью и хорошим разрешением. Однако при отсутствии устройства выборки хранения погрешность будет значительно больше (представьте, что после оцифровки самого большого разряда сигнал начал меняться).

8. 2. АЦП интегрирующего типа осуществляют преобразование в два этапа.

• На первом этапе входной аналоговый сигнал интегрируетися и это проинтегрированное значение преобразуется в импульсную последовательность. Частота следования импульсов в этой последовательности или их длительность бывает промодулирована проинтегрированным значением входного сигнала.

• На втором этапе эта последовательность импульсов преобразуется в цифровой код - измеряется ее частота или длительность импульсов.
