29. Особенности объемно-планировочной и конструктивной организации многоэтажного промздания. (походу, шлак)
Объемно-планировочное и конструктивное решения промышленного здания определяются характером технологического процесса.
Многоэтажным зданиям обычно придают прямоугольную форму плана, что позволяет унифицировать и типизовать конструкции.
Различают 3 основных вида объемно-планировочной структуры многоэтажных зданий: регулярную, регулярно-чередующую, нерегулярную.
Здания регулярной структуры проектируют преимущественно каркасными с сеткой каркаса 6*6 или 6*9м, с высотой этажа 4,2-7,2м. Ширина зданий различна - от 6 до 48 и 60 м, кратная 6м.
Здания регулярно-чередующейся структуры с чередованием по высоте пр-ых и техн-их этажей проектируются с функциональным использованием пространства, занимаемого несущими конструкциями перекрытий.
Здания нерегулярной объемно-планировочной структуры с различными пролетами этажей и пролетами перекрытий применяют преимущественно для предприятий цветной металлургии, горнорудной, коксохимической, химической промышленности.
По конструктивной схеме промышленные здания подразделяют на каркасные, бескаркасные и с неполным каркасом.
В бескаркасных зданиях, имеющих несущие стены, размещают небольшие цехи с пролетами до 12 м, высотой не более 6 м и при грузоподъемности кранов до 5 т. В местах опирания стропильных конструкций стены с внутренней или наружной стороны усиливают пилястрами.
Основным типом промышленного здания является каркасное. Это объясняется наличием во многих промышленных зданиях больших сосредоточенных нагрузок, ударов и сотрясений от технологического и кранового оборудования, сплошного или ленточного остекления.
В зданиях с неполным каркасом наружные стены делают несущими, а колонны располагают лишь по внутренним осям здания. При этом ригели укладывают между колоннами, а иногда и между колоннами и наружными стенами.

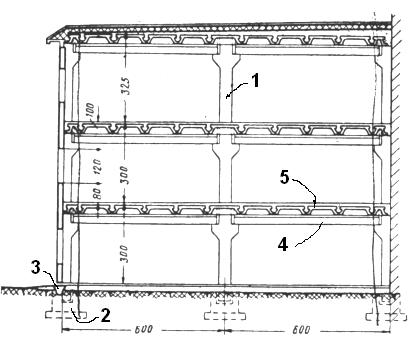

30.Основные элементы балочного каркаса многоэтажного промздания.
Балочные каркасы придают зданиям большую пространственную жесткость. В поперечном направлении прочность и устойчивость каркаса обеспечивают рамы, образуемые из колонн и ригелей, жестко соединяемых между собой.
Балочный каркас многоэтажного здания формируют из фундаментов, фундаментных балок, колонн, ригелей, плит перекрытия и стальных связей.
Колонна
Фундамент
Фундаментная балка
Ригель междуэтажного перекрытия
Плита перекрытия
31.Сборный безбалочный каркас многоэтажного промздания.
Основные несущие элементы безбалочного перекрытия — это колонны с капителями, на которые опираются многопустотные надколонные панели толщиной 30 см. На надколонные панели в свою очередь опираются пролетные панели перекрытия толщиной 16 см. Капители имеют форму усеченной пирамиды с квадратным основанием и с отверстием посередине, через которое проходит колонна. Капитель выполняет роль обоймы стаканного типа, которая охватывает верхушку колонны, опирается на консоли колонны и скрепляется с ними путем приварки закладных деталей.
Колонна
Капитель
Надколонная плита
Пролетная плита
