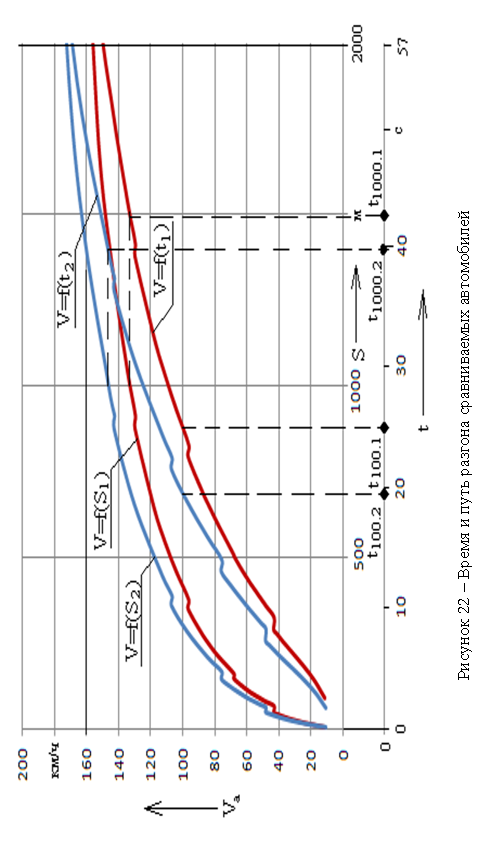

2.12 Мощностной баланс автомобиля
Расчет мощностного баланса проведем на высшей передаче. Уравнение мощностного баланса имеет вид:
Рк = Рв + Рψ + Рiка, кВт, (58)
где Рк - мощность, подведенная к ведущим колесам;
Рψ - мощность, затрачиваемая на преодоление сопротивления дороги;
Рiка - мощность, которая может быть затрачена на разгон автомобиля.
Составляющие уравнения мощностного баланса определяются по следующим зависимостям:
Рк = Ре · ηТ, кВт (59)
где
Рe
- эффективная мощность двигателя, кВт;
ηТ - КПД трансмиссии.
РВ = FB · Va, кВт (60)
где FB - сила сопротивления воздуха, для высшей передачи, Н (кН);
Vа - скорость автомобиля для высшей передачи, м/с.
Рψ = Fψ · Va, кВт (61)
где Fψ - сила сопротивления дороги, смотри таблицу 13, Н (кН);
Va, м/с.
Результаты расчетов по формулам (58) - (51) заносим в таблицу 22, по данным которой строим график мощностного баланса на высшей передаче и определяем максимальную скорость Vamaх, которую проектируемый автомобиль может развить по данному графику.
Таблица 22 - Мощностной баланс первого автомобиля на высшей передаче
ne, об/мин |
Va, км/ч |
Va, м/с |
Pe, кВт |
Pкол, кВт |
Pψ, кВт |
PВ, кВт |
Pψ+Pв, кВт |
600 |
18,34 |
5,09 |
1,92 |
1,77 |
0,79 |
0,04 |
0,83 |
1400 |
42,79 |
11,89 |
10,34 |
9,51 |
1,94 |
0,54 |
2,48 |
2200 |
67,23 |
18,68 |
22,81 |
20,99 |
3,32 |
2,09 |
5,42 |
3000 |
91,68 |
25,47 |
36,45 |
33,53 |
5,08 |
5,3 |
10,38 |
3800 |
116,13 |
32,26 |
48,38 |
44,51 |
7,33 |
10,78 |
18,11 |
4400 |
134,64 |
37,4 |
54,48 |
50,12 |
9,45 |
16,76 |
26,21 |
4700 |
143,64 |
39,9 |
56,19 |
51,69 |
10,64 |
20,4 |
31,04 |
5000 |
152,8 |
42,44 |
56,95 |
52,39 |
11,96 |
24,56 |
36,51 |
5500 |
168,08 |
46,69 |
54,95 |
50,55 |
14,41 |
32,69 |
47,1 |
Таблица 23 – Мощностной баланс второго автомобиля на высшей передаче
ne, об/мин |
Va, км/ч |
Va, м/с |
Pe, кВт |
Pкол, кВт |
Pψ, кВт |
PВ, кВт |
Pψ+Pв, кВт |
600 |
16,84 |
4,67 |
2,74 |
2,52 |
0,72 |
0,032 |
0,75 |
1400 |
39,3 |
10,91 |
11,38 |
10,46 |
1,76 |
0,41 |
2,18 |
2200 |
61,75 |
17,15 |
23,87 |
21,96 |
2,98 |
1,62 |
4,6 |
3000 |
84,21 |
23,39 |
38,23 |
35,17 |
4,49 |
4,11 |
8,6 |
3800 |
106,66 |
29,62 |
52,45 |
48,25 |
6,39 |
8,35 |
14,74 |
4400 |
123,5 |
34,3 |
61,83 |
56,88 |
8,13 |
12,96 |
21,1 |
5200 |
145,96 |
40,5 |
71,02 |
65,33 |
10,96 |
21,4 |
32,36 |
6000 |
168,41 |
46,78 |
74,6 |
68,63 |
14,4 |
32,88 |
47,35 |
6600 |
185 |
51,38 |
72,39 |
66,59 |
17,58 |
43,7 |
61,28 |
Рисунок
23 – Мощностные характеристики сравниваемых
автомобилей
