Лекция № 5,6. Методы исследования структуры проблемы
(трансформация)
11.1.Матрица взаимодействий
Цель
Обеспечить систематический поиск взаимосвязей между элементами в рамках данной проблемы.
План действий
1. Определить понятия "элемент" и "взаимосвязь" (таким образом, чтобы другие специалисты могли выявить ту же конфигурацию элементов и взаимосвязей, что и вы).
2. Составить матрицу взаимодействий, в которой каждый элемент может быть сопоставлен с любым другим.
3. На основе объективных данных определить, имеется ли взаимосвязь между каждой парой элементов.
Пример
Установить необходимые взаимосвязи между помещениями медицинского центра. Этот пример взять из более общей матрицы, составленной А. Мерреем и Д. Мидлтоном из Архитектурного отдела министерства энергетики Англии.
1. Определить понятия "элемент" и "взаимосвязь" (таким образом, чтобы другие специалисты могли выявить ту же конфигурацию элементов и взаимосвязей, что и вы).
В данном случае понятие "элемент" определяется как любая часть комплекса помещений, оговоренных заказчиком.
"Взаимосвязь" определяется как потребность обеспечения доступа из одного помещения в другое.
Потребность в данном случае оценивалась по трехбалльной шкале: 2— существенная взаимосвязь, 1 - желательная взаимосвязь, О - излишняя взаимосвязь.
2. Составить матрицу взаимодействий, в которой каждый элемент может быть сопоставлен с любым другим.
См. табл. 11.1.
3. На основе объективных данных определить, имеется ли взаимосвязь между каждой парой элементов.
В данном случае объективной базой для определения взаимосвязей было согласованное мнение большого числа лиц из среды медицинского персонала, консультациями которых пользовались проектировщики. Трехбалльная шкала была использована потому, что во многих случаях ответа "да - нет" оказалось недостаточно.
В данном примере левая часть матрицы (ниже диагонали; см. табл. 11.1) не использовалась, так как взаимосвязь симметрична, т.е. предполагается, что в каждом звене связи люди будут ходить в обоих направлениях. Если бы, например, объектом исследования было направление открывания дверей, надо было бы использовать обе половины матрицы.
Замечания
Матрица взаимодействий является одним из самых полезных проектировочных средств, которое возникло в результате
поисков систематических методов проектирования. Грегори [2] приводит много примеров ее применения. Главное достоинство этого метода состоит в том, что он служит средством выполнения строгой, объективной проверки, неосуществимой чисто мысленным путем, без вспомогательных средств. Многие попытки систематизировать процесс проектирования включают использование матрицы взаимодействий того или иного вида, и такие матрицы используются также во всех попытках выразить проектные проблемы в форме, пригодной для обработки на ЭВМ (см., например, разд. 11.3 и 11.7). Описанные выше сравнительно простые действия над матрицей являются лишь элементарным примером применения общего аппарата матричной алгебры. При использовании этого метода возникают следующие трудности:
а) Высокая вероятность ошибок при составлении даже небольшой матрицы и ее копировании. Поэтому, если требуется
высокая точность, матрицу должен проверить другой человек.
б) Продолжительное время, необходимое для выполнения всех оценок, требующихся для заполнения матрицы, и утомительный характер этого труда, включающего многочисленные консультации. Александер [4,105] утверждает, что ему потребовалось несколько месяцев для составления матрицы из 140 элементов. Если это позволяют условия задачи, лучше ограничиться матрицей, содержащей не более 20 элементов, или расчленить задачу так, чтобы получилось несколько небольших матриц.
в) Ограниченная ценность матриц, в которых элементы и взаимосвязи между ними не определены таким образом, чтобы любой человек смог при тех же условиях выявить ту же конфигурацию взаимосвязей. Подобной трудности не смог избежать и Александер (см. разд. 11.7).
г) Затруднения, которые возникают, ее-
ли элементы не относятся к одному и тому же уровню иерархии (т.е. если какие-то элементы на деле составляют часть других элементов) или если не все элементы принадлежат к тому же семейству, к которому действительно приложимы указанные взаимосвязи. Это обстоятельство автор упустил из виду в одной из своих предыдущих работ (Джонс [73]), в результате чего многие студенты потеряли уйму времени на составление бесполезных матриц с весьма зыбко определенными "взаимосвязями" между случайным образом скомбинированными "факторами", отражавшими лишь случайные мысли одного человека по поводу рассматриваемой проблемы.
Применение
В разных местах этой книги приведены различные примеры применения этого метода, но, по-видимому, диапазон сложных проектных ситуаций, в исследовании которых можно успешно использовать матрицы, практически неограничен. Важно уметь распознавать те виды неопределенности и сложности, которые нельзя четко представить в матрице. Матрица взаимодействий бесполезна в тех случаях, когда приведенные выше правила определения и выбора элементов неприменимы, т.е. когда структуру проблемы нельзя с достаточной степенью точности охарактеризовать с помощью какой-либо модели.
Обучение
Для распознавания и определения элементов и взаимосвязей, которые с пользой могут быть представлены в матричном виде, требуется значительный опыт. Научиться составлять и проверять матрицы можно за короткий срок, но выполнять эти операции без ошибок — задача весьма нелегкая.
Стоимость и время
Для составления матрицы из 12 или 24 элементов требуется не более одного дня. Для матрицы из 50 или более элементов может потребоваться несколько недель, особенно если значительное время уходит на установление наличия тех или иных взаимосвязей.
11.2.Сеть взаимодействий
Цель
Отразить схему взаимосвязей между элементами в рамках проектной проблемы.
План действий
1. Дать однозначное определение понятий "элементы" и "взаимосвязи", как это предложено в разд. 11.1.
2. Использовать матрицу взаимодействий для определения взаимосвязанных пар элементов.
3. Вычертить граф в виде точек (представляющих элементы), соединенных линиями (изображающими связи между элементами).
4. Изменить положения точек так, чтобы свести к минимуму число пересечений и более отчетливо выявить структуру сети.
Пример
Выразить схему взаимосвязей между помещениями медицинского центра (составлено по сетевой схеме, разработанной А. Мерреем и Д. Мидлтоном из Архитектурного отдела министерства энергетики Англии).
1 и 2. Дать однозначное определение понятий "элемент" и "взаимосвязь" и использовать матрицу взаимодействий для определения взаимосвязанных пар элементов.
Эта методика описана в примере разд. 11.1.
3. Вычертить граф в виде точек (представляющих элементы), соединенных линиями (изображающими связи между элементами).
Это легче всего сделать, если точки с самого начала расположить по кругу, как показано на рис. 11.1, где тонкими линиями обозначены желательные взаи-
мосвязи между помещениями, а жирными - существенно важные взаимосвязи.
4. Изменить положения точек так, чтобы свести к минимуму число пересечений и более отчетливо выявить структуру сети.
Уловить топологическую структуру сети не так просто, как кажется. На рис. 11.2 показаны две топологически эквивалентные, но геометрически совершенно различные сети (Минский [ 106]).
При достаточном практическом опыте удается распознать субструктуры, которые мысленно преобразуются до тех пор, пока не выявляется простая картина.
В случае медицинского центра сеть можно преобразовать таким образом, чтобы в первую очередь устранить пересечения существенно важных взаимосвязей (рис. 11.4), сохраняя при этом, насколько возможно, регулярный характер сети. Затем можно добавить желательные взаимосвязи (рис. 11.4), снова
по возможности сохраняя регулярную структуру.
Архитектору при взгляде на эту сеть сразу становится понятной схема пространственных взаимосвязей, которые он должен предусмотреть в своем проекте. Возможно, что при этом заказчику придется отказаться от некоторых менее важных связей, как это показано на рис. 11.5. В этом поэтажном плане уже опущены связи между элементами 9 и 6 и элементами 5 и 6.
Замечания
Сети, графы, блок-схемы, поточные схемы и т.п. - все это способы реализации общего соглашения о представлении связей между элементами в виде конфигурации линий. Единственным преимуществом сети перед матрицей является легкость восприятия ее структуры и уяснения существа проблемы. Матрицы и сети — дополняющие друг друга способы выражения одной и той же системы взаимосвязей. Матрица позволяет последовательно, элемент за элементом воссоздать в пространстве вне нашего мозга такие структурные модели, которые слишком сложны, чтобы наш мозг мог охватить их целиком. Сеть, отражающая те же взаимосвязи, как только она закончена и проверена, позволяет снова "пересадить" эту структурную модель в наш мозг, откуда поступили составляющие ее компоненты. Таким образом, наш мозг может использовать внешние средства для выявления структурных моделей в совокупностях элементов информации, которые ранее воспринимались сознанием только изолированно. Такие структурные модели слишком трудны для восприятия в целостной форме, если в них более 15—20 элементов; поэтому большие сети редко используются в качестве схем, поясняющих структуру проблемы.
Применение
Как и матрицы, сети находят множество полезных применений при условии, что имеются четкие определения элементов и взаимосвязей между ними.
Обучение
Начертить сеть не сложно, но может оказаться весьма трудным определить взаимосвязи и преобразовать информацию, представленную в виде большой матрицы, в упорядоченную визуальную схему, которую в состоянии воспринять человеческий мозг.
Стоимость и время
Для превращения небольшой матрицы в удобную для использования сеть требуется всего один час или около того. Для того же, чтобы вычертить и проверить большие сети, может потребоваться значительно больше времени, и такие сети очень мало помогают уяснению структуры проблемы.
Вопрос № З.Анализ взаимосвязанных областей решения (AIDA)
Цель
Выявить и оценить все совместимые комбинации частичных решений проектов проблемы.
План действий
1. Выявить несколько возможных вариантов в каждой области решений.
2. Указать, какие варианты несовместимы друг с другом.
3. Перечислить все наборы вариантов, которые можно объединять друг с другом, не опасаясь их несовместимости.
4. При наличии единого количественного критерия для выбора вариантов (например, стоимости) найти совместимые наборы вариантов, наилучшим образом удовлетворяющие данному критерию.
Пример
Проектирование удерживаемого в руке устройства для письма чернилами. (Этот весьма простой и хорошо известный пример выбран здесь только для того, чтобы продемонстрировать методику. Более сложный и полезный пример применения этого метода дается в разд. 7.7.
1. Выявить несколько возможных вариантов в каждой области решений.
Предполагается, что областями решений при проектировании указанного выше пишущего устройства являются следующие:
а) Подача. Как подавать чернила на бума-гу?
б) Заправка. Как наполнять резервуар для чернил?
в) Предохранение. Как защитить элемент, подающий чернила на бумагу, когда он не используется?
г) Положение в кармане. Как устройство должно быть ориентировано при хранении в кармане?
Для каждой области решений предлагаются следующие возможные варианты, т.е. частичные решения:
Подача: а\ перо а2 шарик
Заправка: Ь\ всасыванием Ъ2 заменой
стержня
Предохра- c-i съемный с2 убираю-нение: колпачок щийся
стержень
Положение dx острием d2 острием
в кармане: вверх вниз
2. Указать, какие варианты несовместимы друг с другом.
Это легко сделать, используя, во-первых, матрицу взаимодействий (табл. 11.2; см. разд. 11.1) и, во-вторых, сеть взаимодействий (рис. 11.6; см. разд. 11.2). Матрица оставлена не заполненной в тех местах, которые относятся к сочетаниям в пределах областей решений (например, п\, а2, лежащих на диагонали) или к идентичным сочетаниям (например, a j Ь i =Ъ! a i, расположенным симметрично по каждую сторону диагонали).
Три указанные в матрице предполагаемые несовместимости объясняются следующим образом:
ахс2 - перо требует герметичного колпачка, а убирающийся стержень остается открытым;
aid2 — перо подтекает, если его держать в кармане острием вниз; a2b\ — паста для шариковой ручки имеет
слишком большую вязкость, поэтому стержень не может наполняться всасыванием.
На этом этапе цель использования матрицы состоит в том, чтобы убедиться, что ни одна из возможных пар не упущена. Определив все несовместимые решения, данную схему можно представить группе дизайнеров в виде сети (или "графа выбора"), на которой линия, разделяющая варианты, указывает на несовместимые сочетания (рис. 11.6)
Лакмен [107] указывает, что сначала линии использовались для обозначения совместимых связей, но при этом схема оказывалась значительно более запутанной.
3. Перечислить все наборы вариантов, которые можно объединять друг с другом, не опасаясь их несовместимости.
Данный пример очень прост и все возможные комбинации для него легко составить вручную. В приводимой ниже таблице несовместимые варианты подчеркнуты и показано, что все совместимые сочетания включают четыре существующих типа инструментов для письма, а также два возможных новых типа А и В (отличающиеся от существующих типов лишь незначительными деталями).
ся учитывать несовместимость сочетании частичных решений по три, четыре и более. Этот метод рекомендуется использовать при наличии условных несовме-стимостей.
Начальные этапы метода анализа взаимосвязанных областей решения напоминают метод, представленный в разд. 10.4. Основное различие состоит в том,
что в данном методе частичные решения могут включать только практически осуществимые, а не все возможные варианты.
Применение
Метод использовался при проектировании изготовляемых индустриальным методом каркасов жилых зданий (Лак-мен [107]) и станков. Он может оказаться полезным для любой проектной проблемы, где имеются значительные отклонения от предыдущих проектных решений, но для этого требуется стабильность структуры проблемы.
Обучение
Метод довольно быстро усваивается проектировщиками, поскольку он связан с рассмотрением центральной проблемы несовместимости, решение которой в значительной степени и составляет сущность процесса проектирования. Однако от умения и опыта проектировщика зависит выбор областей принятия решений, на которые проблема разбивается с самого начала.
Стоимость и время
Метод, по-видимому, позволяет сэкономить значительно больше времени, чем затрачивается на его применение, но лишь при условии, что первоначальный выбор функций производится на подходящем уровне общности (что едва ли выполнено в простом примере, описанном выше).
Библиография
Лакмен [107].
11 ^.Трансформация системы
Цель
Найти способы трансформации системы с целью ликвидации присущих ей недостатков.
План действий
1. Выявить коренные недостатки существующей системы.
2. Установить причины этих недостатков.
3. Определить новые типы компонентов системы, способных ликвидировать присущие ей недостатки.

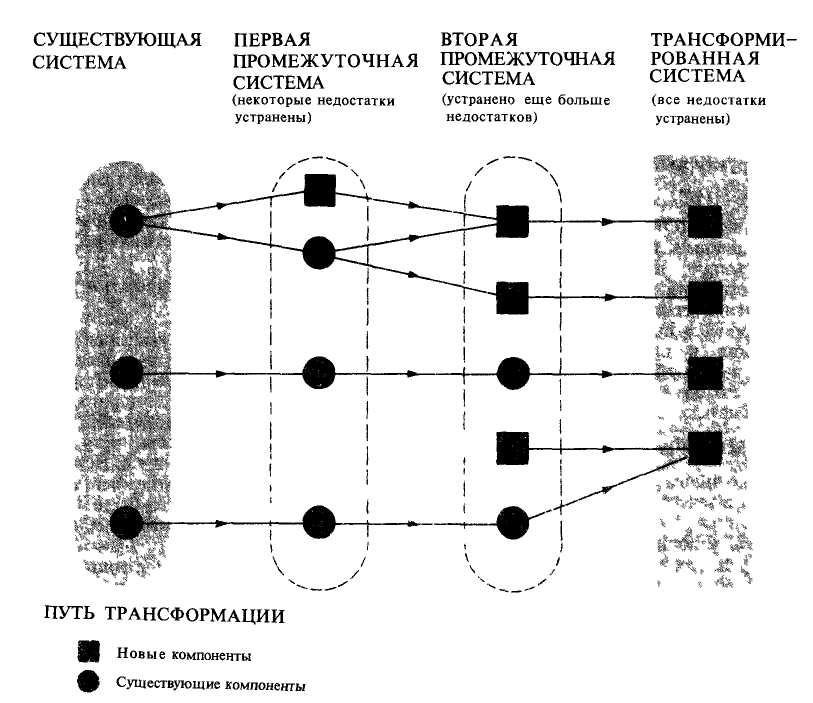

4. Определить последовательность изменений (путь трансформации, или эволюционная траектория), которая позволит
существующим компонентам системы эволюционировать в качественно новые.
Пример
Этот пример является частью анализа, проведенного автором при исследовании проблемы заторов движения транспорта (Джонс [108]) и описанного более подробно в разд. 9.7; сама проблема движения транспорта частично рассмотрена в разд. 9.1.
1. Выявить коренные недостатки существующей системы.
В данном случае существующая ситуация охватывает все, что оказывает значительное влияние на движение транспортных средств в черте города, т.е. дороги, сами транспортные средства, водителей, пешеходов, пункты назначения, регулировщиков, дорожные знаки и т.д. Нет необходимости начинать с исчерпывающего описания системы (да это было бы невозможно сделать из-за неопределенности понятия "оказывает значительное влияние")- Здесь требуется лишь перечислить несколько особенно неблагоприятных элементов ситуации, в которых возникает важная проектная или планировочная проблема. Основной присущий современной системе недостаток — транспортные заторы. Краткое ознакомление с проблемой показывает, что имеется и ряд других недостатков, связанных с этим основным. Так, мы имеем:
а) заторы движения;
б) недостаточное количество стоянок вблизи пунктов назначения;
в) низкий коэффициент использования транспортных средств;
г) высокий процент несчастных случаев;
д) жесткую систему городских автомобильных дорог, т.е. высокую их стоимость, трудность прокладки их в существующих городах и многие ограничения, которые шоссейные дороги накладывают на городское планирование.
Это далеко не полный перечень (да он и не должен быть таковым) критических подпроблем. На этом этапе требуется лишь несколько исходных точек, в которых можно начать распутывать клубок причин, не позволяющих решить проблему в настоящее время.
