Квантование по уровню

Проведя квантование по времени мы свели передачу сигнала к передаче импульсов величина которых пропорциональна передаваемому сигналу в определенные моменты времени. Однако при передаче неизбежно появляются помехи искажающие сообщение, вносящие неопределенность в принятый сигнал. Поэтому для устранения неопределенности есть смысл ввести дискретную шкалу передаваемых уровней сигнала так, чтобы помеха была меньше 0,5 интервала между соседними уровнями. То есть интервал (a b) возможных значений сигнала развивают на n уровней i = 1,2,3...n x₀ = a...x_n = b причем 2 x_i - называется уровнем квантования x -интервал квантования. Чаще интервал квантования бывает равномерным x = x_i - x_i-1 = b-a/n , т.е. производится отображение возможных значений x на дискретную область x_i. Эта замена вызывает неизбежную ошибку импульс квантования если x_i = x_i +x_i-1/2 то возможен

Модуляция носителей информации

Передача информации происходит с помощью носителей, различной физической природы (бумага, кино-фото пленка, магнитная лента, радио волны, акустические колебания и т.д.).

Нанесение информации на носители достигается определенным изменением параметров носителя.

Носитель с нанесенной информацией становится сигналом.

Сигнал - физический процесс, параметры которого содержат информацию о событиях, величинах, функциях.

Для образования сигналов используются постоянные состояния, колебания или импульсы любой физической природы, в исходном состоянии - чистый лист.

При модуляции изменяется один или несколько параметров носителя. Эти параметры называются информационными.

Носитель (чистый) U_n = q(a₁, a₂, a₃...a_n, ...t)

напр. U_n = 10b U_n = 10 sin(t + ₀

Модулированный носитель

U_x = q(a₁; a₂ +

U_x = U_nKX U_x = 10 sin(t+₀+k)

U_x = 10Kx sin(t + ₀)

U_x = 10sin[( + kx)t + ₀]

Чаще всего модулирующая функция где X информационная функция.

Мы будем рассматривать носители - электрические процессы 3 видов.

1. Постоянное напряжение U_n(t) имеет 1 информационный параметр. Это величина напряжения (может изменяться полярность).

2. Переменное напряжение U_n(t)=U_msin(t+) имеет 3 информационных параметра U_m,  и .

3. Последовательность импульсов. Здесь параметрами модуляции могут быть амплитуда, фаза,  частота f длительность импульсов или пауз и число импульсов.

В некоторых случаях применяются комбинированные виды модуляции АИМ-ФМ КИМ-7М.

Спектры при модуляции.

Мы переходим от общих соотношений к ряду приложений и займемся прежде всего вопросом о модуляции, играющим в передаче сообщений очень важную роль.

Под модуляцией в общем смысле понимают такое воздействие на некоторую постоянную величину, в результате которого эта величина перестает быть постоянной и начинает изменяться в соответствии с оказываемым на нее воздействием. В более специальном понимании объектом модуляции является синусоидальное колебание. Запишем аналитическое выражение такого колебания

.

Здесь с₀ - амплитуда, - частота, - начальная фаза. В немодулированном колебании эти три величины, полностью определяющие колебание, постоянны. В принципе, возможно, модулировать каждую из трех названных постоянных величин; мы будем иметь соответственно амплитудную модуляцию (АМ), частотную модуляцию (ЧМ) и фазовую модуляцию (ФМ). Разберем каждый вид модуляции подробно.

Воздействие, называемое модуляцией, мы можем характеризовать как умножение модулируемой величины на множитель

,

где f(t) - модулирующая функция, определяемая так, чтобы , а m - величина, характеризующая степень воздействия, могущая принимать значения от 0 до 1 и называемая глубиной модуляции.

При амплитудной модуляции модулированное колебание принимает вид

.

Начнем с простейшего случая синусоидальной модуляции, т. е. положим

.*

Подставляя в (6.2), получаем

К ак видим, в рассматриваемом случае модулированное колебание имеет дискретный спектр, состоящий из трех спектральных линий, как показано на рис. Частота немодулированного колебания носит название несущей частоты; возникшие в результате модуляции дополнительные частоты и называются боковыми частотами, или спутниками.

Итак, колебание с постоянной частотой, но с переменной амплитудой распадается на несколько синусоидальных колебаний. Напомним, что по определению, синусоидальным является только колебание вида (*), то есть колебание с постоянными амплитудой, частотой и фазой. Как угодно модулированная синусоида - это уже не синусоида. Эту истину можно выражать по-разному, но как бы мы ее ни формулировали, она является ключом к правильному пониманию вопросов модуляции.

Рассмотрим несколько более сложный случай, когда модулирующая функция периодична, то есть

.

Тогда

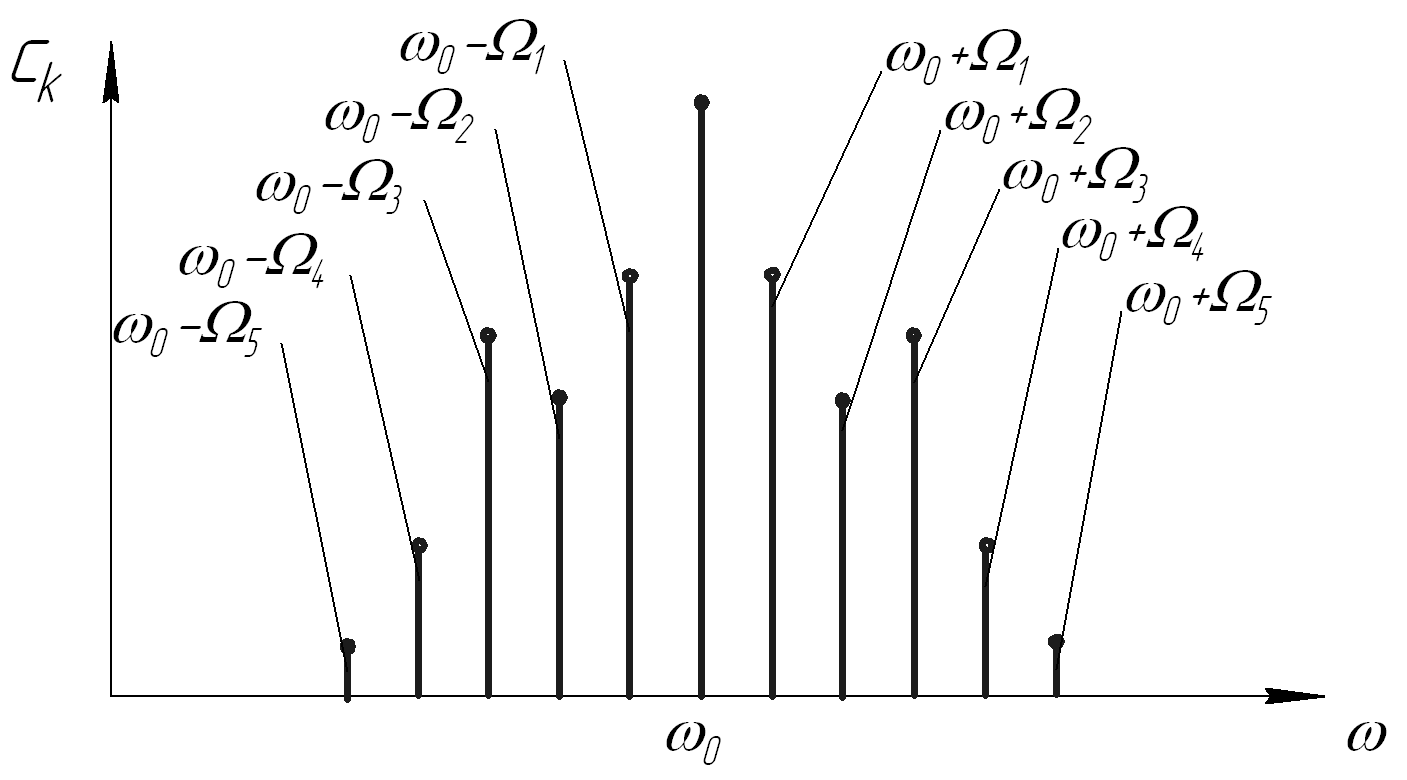

Модулированное колебание состоит из несущей частоты и двух групп, называемых боковыми полосами (обе суммы в фигурных скобках). Спектр модулированного колебания изображен на рис.

Следует заметить, что правая боковая полоса воспроизводит спектр модулирующей функции, а левая представляет собой зеркальное отражение правой. Таким образом, при процессе модуляции осуществляется транспозиция (перенос) спектра модулирующей функции; спектр смещается на величину по шкале частот.

Очевидно, что если несущая частота и основная частота модулирующей функции несоизмеримы, то получаемое модулированное колебание непериодично и изображенный на рис. спектр квазигармоничен. Это формально верное замечание не приносит, однако, никакой пользы и только запутывает дело. Мы можем сильно упростить рассмотрение спектров модулированных колебаний, если перенесем начало шкалы частот в точку . Тогда при периодической модуляции мы будем иметь всегда гармонический модуляционный спектр, расположенный симметрично относительно . В измененной таким образом системе координат колебание несущей частоты займет место постоянной составляющей. Сказанное по поводу гармоничности модуляционного спектра будет иметь силу при том всегда выполняемом на практике условии, что частота наивысшей гармоники модулирующей функции меньше несущей частоты.

Перейдем к несколько более трудному вопросу о частотной модуляции. Нужно сказать, что история развития теории модуляции дает наибольшее количество примеров путаницы в понятиях, связанной с неправильным применением спектрального воззрения на колебания. Даже сравнительно простая амплитудная модуляция послужила (и притом не так давно) поводом для совершенно ошибочных высказываний. Еще хуже обстояло дело с частотной модуляцией. Сути дела долго не понимали инженеры и исследователи. Поучительно воспроизвести распространенное в свое время рассуждение о свойствах частотной модуляции: при частотной модуляции мы имеем колебание, частота которого непрерывно изменяется в пределах заданного нами интервала ; от частоты модуляции зависит частота изменения несущей частоты, но не величина этого изменения. Стало быть, спектр колебания должен быть сплошным (так как частота пробегает все значения в пределах интервала ), а ширина спектра должна составлять . А так как эта ширина назначается нами произвольно, то можно сократить полосу, занимаемую на шкале частот передающей радиостанцией.

Все здесь неверно: и спектр получается не сплошной, а дискретный, и ширина его при узком интервале (так называемая полоса качания) не зависит вовсе от величины этого интервала, а определяется, как и в случае АМ, шириной спектра модулирующей функции. Наконец, когда ЧМ получила практическое применение, то оказалось, что, имея значительные специфические преимущества, она требует полосы раз в 1520 более широкой, чем та, которая отпускается по международным правилам на АМ.

Выведем теперь основные соотношения. Предположим, что частота модулируется по косинусоидальному закону

.

По своему определению круговая частота есть производная по времени от аргумента тригонометрической функции. представляющей колебание. Мы можем, поэтому записать для частотно-модулированного колебания при синусоидальной модуляции

где - так называемый индекс модуляции.

Используя известные формулы теории бесселевых функций

,

,

,

,

найдем

.

Перемножая под знаками сумм, получим окончательно

.

Мы имеем, таким образом, колебание с линейчатым спектром. В отличие от АМ здесь при синусоидальной модуляции возникает бесконечный спектр. Однако практически он ограничен. Дело в том, что, как видим, амплитуды гармоник пропорциональны , а последние функции обладают своеобразным свойством: они сохраняют весьма малое значение до значений тем больших, чем выше порядок k. В практике пользуются понятием действительной ширины полосы, занимаемой спектром ЧМ колебания. Действительная ширина есть интервал на шкале частот, вне которого гармоники имеют относительную величину 0,01.

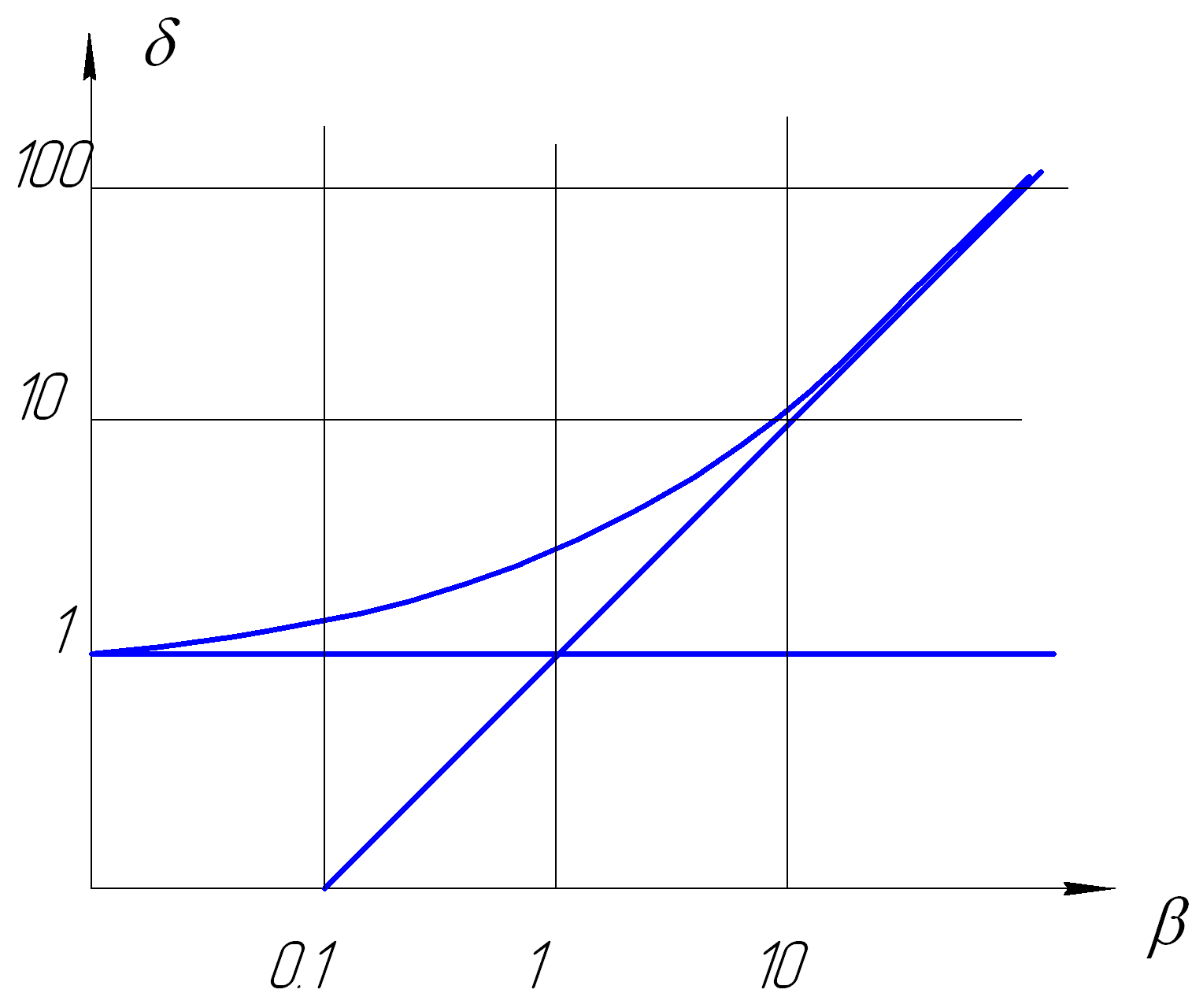

Пользуясь таблицами бесселевых функций, можно найти границы этого интервала, а также его зависимость от индекса модуляции ..Приближенный график такой зависимости показан на рис выше (по оси ординат отложено обозначенное через отношение действительной ширины спектра модулированного колебания к двойной ширине спектра модулирующей функции; по оси абсцисс отложен индекс модуляции модулированного колебания к двойной ширине спектра модулирующей функции; по оси абсцисс отложен индекс модуляции ).

Кривая вписывается в угол, образованный двумя прямыми. Горизонтальная прямая отвечает условиям, существующим при амплитудной модуляции; как мы уже знаем, при АМ ширина полосы, занимаемой модуляционным спектром, всегда равна двойной ширине спектра модулирующей функции. Наклонная прямая является асимптотой нашей кривой при возрастающем . Как видим, в пределе, действительно, ширина спектра делается равной полосе качания. Однако это соотношение достигается как раз при очень больших , тогда как в вышеприведенном высказывании ожидалось, что это соотношение можно получить при очень малых , на чем и основывалась предполагаемая возможность сужения полосы частот за счет применения ЧМ. В действительности же при ЧМ величина всегда больше единицы; другими словами, полоса частот, занимаемая спектром, при ЧМ всегда больше, чем полоса частот при АМ. Только при самых малых полосы сравниваются.

При малых спектр модулированного колебания при ЧМ получается бедный, практически не отличающийся от спектра при АМ, - при синусоидальной модуляции он состоит практически из двух боковых линий (остальные очень малы).

Такое положение сохраняется до тех пор, пока мало отличается от единицы. В дальнейшем число достигающих заметной величины гармоник растет. Величина непосредственно выражает число этих гармоник.

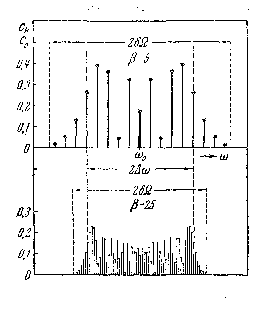

Интересно проследить вид спектра при больших значениях и . На рис. 5 показаны спектры при синусоидальной ЧМ для =5 и 25.

Считая наибольшее значение , получим, что = 5 соответствует модулирующей частоте а соответствует частоте . На рис. отмечена полоса качания . Как видим, действительная ширина спектра, равная , приближается к полосе качания. Величина также отмечена на рисунке. Два спектра на рис отвечают соотношениям между и , отмеченным соответствующими двумя точками на кривой.

Читатель, не привыкший иметь дело с колебаниями переменной частоты, может быть, испытает затруднения с истолкованием выражения

.

Мы поясним этот пункт, рассмотрев простой пример. Предположим, что имеется правильно записанная фонограмма чистого тона, то есть синусоидального колебания. Пусть теперь эта фонограмма воспроизводится на аппарате, в котором линейная скорость продвижения фонограммы непостоянна. Возникающие при этом искажения представляют собой, как известно, не что иное, как результат частотной модуляции.

Выведем соответствующие соотношения. Положим, что записано кол ебание

.

Фонограмма, сделанная при постоянной линейной скорости выражается формулой

,

где - координата, отсчитываемая вдоль фонограммы, - длина записанной волны. Пусть теперь при воспроизведении фонограмма движется с переменной скоростью . Читающий орган, например оптическая щель, воспринимает величину

,

где - ордината фонограммы в точке ; - путь, пройденный щелью относительно фонограммы. Но этот путь, очевидно, равен

и, следовательно,

.

Это совершенно аналогично выражению . Ведь - это угол, на который поворачивается за время t вектор, вращающийся с переменной угловой скоростью . Если, например,

,

то

,

т. е. имеется типичное частотно-модулированное колебание

В этом выражении

.

Обратимся теперь к фазовой модуляции. По общему определению мы должны, взяв немодулированное колебание

,

заменить в нем величиной

.

Тогда мы получим

.

Для частотной модуляции, вводя переменную частоту

,

мы получили бы

.

Сравнивая (6.6) и (6.7), видим, что ФМ и ЧМ в сущности дают совершенно одинакового вида колебания. Разница заключается лишь в том, что при ФМ в аргумент синусоидальной функции входит модулирующая функция , а при ЧМ - ее интеграл.

Если модуляция синусоидальна, то разницы в форме модулированных колебаний и их спектрах вообще усмотреть нельзя, так как интеграл от синусоиды есть косинусоида, то есть опять-таки синусоида, сдвинутая по фазе на . Различие все же есть, но более тонкое. Дело в том, что если

,

то .

Появление множителя означает необходимость введения соответствующих корректирующих цепей.

Если предположить, что дискриминаторы, то есть элементы, превращающие ФМ и ЧМ в АМ, ведут себя одинаково, то в дальнейшей схеме приемника ФМ должно быть одно интегрирующее звено по сравнению с аналогичной схемой приемника ЧМ.

Дальнейшее сравнение ФМ и ЧМ завело бы нас очень далеко в специальные области современной радиотехники. Мы ограничимся высказанными общими соображениями и попытаемся лишь в заключение пояснить различие между всеми тремя видами модуляции по возможности наглядным образом.

Как уже говорилось, при синусоидальной ЧМ и ФМ различия в форме модулированных колебаний усмотреть нельзя. Но различие это обнаруживается при более сложном законе модуляции, то есть когда модулирующая функция обладает более или менее богатым спектром.

Предположим, что модулирующая функция представляет собой импульс следующего вида:

Тогда при t = а скачком изменится амплитуда при АМ, частота при ЧМ и фаза при ФМ.

Обратное скачкообразное изменение до первоначальных значений произойдет при t = b. Это изображено на рис. Как видим, имеется различие между модулированными колебаниями в случае ЧМ и ФМ. Заметим кстати, что скачкообразное изменение фазы можно толковать как результат бесконечно быстрого изменения частоты на протяжении бесконечно малого промежутка времени. В конце концов, все это сводится опять к основным определениям

.
