2. Расчет многоэтажной рамы.
В соответствии с /8/ рассчитывается трех пролетная рама нижнего этажа.
2.1. Назначение размеров элементов рамы и определение нагрузок, действующих на раму.
2.1.1. Назначение предварительных размеров элементов рамы.
Предварительно принимаем ригель таврового сечения с полкой внизу. Предварительные размеры сечения (рис. 2.1) назначаем в соответствии с п.3.2./8/:
hр = (1/7…1/8)5,0=0,7…0,6 м;
принимаем hр = 700мм;
bр = (0,3…0,5)700=210…350 мм;
принимаем bр = 300 мм.

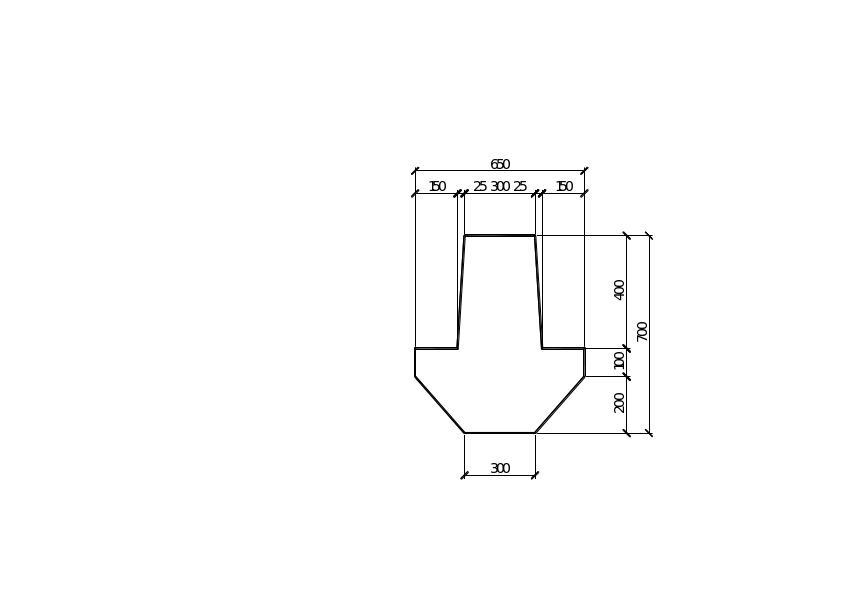

Рис.2.1.
Поперечное сечение ригеля
Предварительно размеры сечения колонны принимаем в соответствии с /4/: 400х400 мм.
2.1.2. Определение нагрузок.
Нагрузка на ригель рамы принимается равномерно распределенной, т.к. количество сосредоточенных сил, действующих на него в местах опирания панелей перекрытия, составляет n=6>5.
Вычисление нагрузок от покрытия и перекрытия с учетом коэффициента надежности по назначению здания n=1,0 приведено в таблице 1.:
Вычисление нагрузок от покрытия и перекрытия
Таблица 1.
№ п/п |
Наименование нагрузки |
Нормативная
нагрузка,
|
Коэф. надежности по нагр., γf |
Расчетная нагр., |
1 |
2 |
3 |
4 |
5 |
I. 1
|
ПОКРЫТИЕ ПОСТОЯННАЯ (gпок ) 2 слоя линокрома
0,01·1·1·900·10-3∙9,81·1,0 |
0,088 |
1,2 |
0,106 |
2. |
Цементно-песчаная стяжка =20мм; =1800 кг/м3 0,02·1·1·1800·10-3∙9,81·1,0 |
0,353 |
1,3 |
0,459 |
3. |
Утеплитель пенополистирол =180мм; =800 кг/м3 0,18·1·1·800·10-3∙9,81·1,0 |
1,413 |
1,3 |
1,837 |
4.
|
1 слой рубероида =5мм; =1250 кг/м3 0,005·1·1·1250·10-3 ∙9,81·1,0 |
0,061 |
1,2 |
0,073 |
5
|
Цементно-песчаная стяжка =20мм; =1800 кг/м3 0,02·1·1·1800·10-3∙9,81·1,0 |
0,353 |
1,3 |
0,459 |
6 |
Ребристая панель покрытия с бетоном замоноличивания |
2,75 |
1,1 |
3,025 |
|
ИТОГО: gпок = g1+g2+g3+g4+g5 |
5,018 |
|
5,959 |
II.
|
ВРЕМЕННАЯ (Vпок) Снеговая S0=0,7· 0,7·1·1·2,4 (кратковр.) S0l=0,7·S (длит.) |
1,176 0,823 |
1,4 1,4 |
1,646 1,152 |
|
ПОЛНАЯ: gпок + Vпок |
7,017 |
|
8,757 |
I. 1.
|
ПЕРЕКРЫТИЕ ПОСТОЯННАЯ (gпер) Пол: =100мм =2400 кг/м3 Бетонные полы 0,1·1·1·2400·10-3∙9,81·1,0 |
2,35 |
1,3 |
3,06 |
2.
|
Железобетонные ребристые панели с бетоном замоноличивания |
2,75 |
1,3 |
3,575 |
|
ИТОГО: gпер = g1+g2+g3 |
5,1 |
|
6,635 |
II. 1.
2. |
ВРЕМЕННАЯ (Vпер) Полезная: – кратковременная – длительная Перегородки |
14 7 7 0,5 |
1,2 1,05 1,3 |
8,4 7,35 0,65 |
|
ИТОГО: Vпер = V1+V2 |
14,5 |
|
16,4 |
|
ПОЛНАЯ: gпер + Vпер |
19,6 |
|
23,035 |
=10мм;
=900
кг/м3
Вычисляем расчетные нагрузки на 1 погонный метр ригеля:
– ригель покрытия:
– постоянная:
от
кровли и плит:
кН/м,
от
массы ригеля:
ИТОГО:
32,179+8,333
= 40,512 кН/м.
– временная (снеговая):
2,4·5,0·1,0
= 12 кН/м
0,5·2,4∙5·1,0
= 6 кН/м,
0,5·2,4∙5·1,0
= 6 кН/м
Полная расчетная нагрузка:
32,179+8,333+12=
52,512 кН/м
– ригель перекрытия:
– постоянная:
от
пола и панелей:
кН/м,
от
массы ригеля:
кН/м;
ИТОГО:
35,829+8,333=
44,162 кН/м.
– временная:
от
перегородок:
0,65·5 = 3,25 кН/м,
полезная:
(8,4
+ 7,35)·5= 78,75 кН/м,
7,35·5
+ 4,16 = 40,91 кН/м,
5·8,4
= 42 кН/м.
ИТОГО:
3,25+78,75
= 82 кН/м.
Полная
расчетная нагрузка:
35,829+8,333+3,25+78,75
= 126,162 кН/м
