5.1. Расчет по прочности и устойчивости ствола колонны
Колонны многоэтажного каркасного здания с жесткими узлами рассматриваются как элементы поперечной рамы и рассчитываются как внецентренно сжатые элементы от совместного действия изгибающих моментов и продольных сил.
Рассматривается нижняя колонна крайнего ряда сечением 400400 мм, изготавливаемая из тяжелого бетона класса В30.
Исходные данные
1) Nкр = =121,922∙5,4/2∙(4-1)+1077,495=2065,06 кН
q=(6,635+6+8,4)∙5,4+8,333=121,922 кН/м2;
N1 = =87,362∙5,4/2∙(4-1)+1077,495=1785,1272 кН
q1=(6,635+7,35+0,65)∙5,4+8,333=87,362 кН/м2;
М=(303,25-300,51)∙0,3=0,822 кН/м, Мl=к∙М=0,588 кН/м
к =
2) Материалы: Бетон В30; Rb=17 МПа; Rbt=1,15 МПа, .
Арматура А400: , , ,
3) Сечение колонн 400х400,
4) Высота этажа Нэт=2,8м.

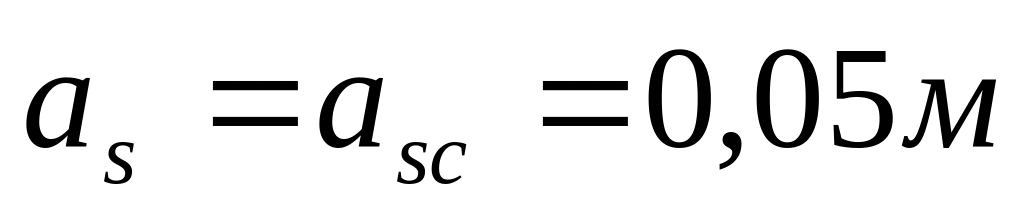

h0=h-as=400-50=350мм;
, т. е. армирование симметричное.
;
Задаем оптимальный коэффициент армирования: ;

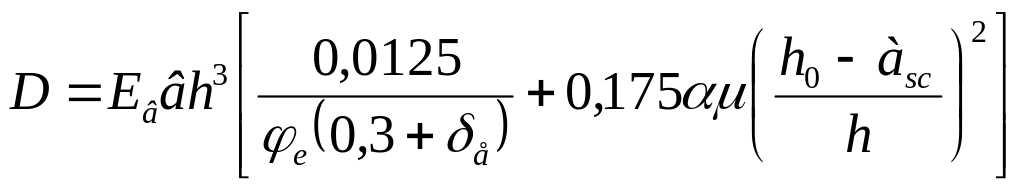

Жесткость D определяется по формуле:

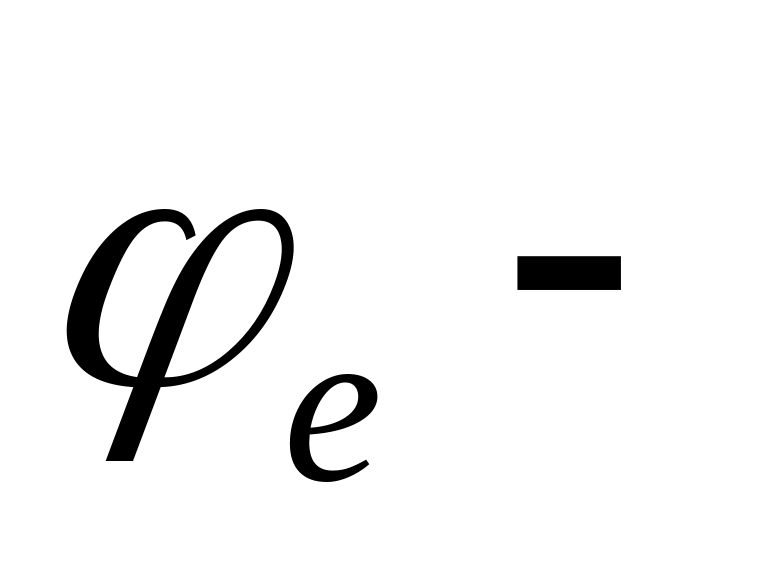

коэффициент учитывающий длительность действия нагрузки.

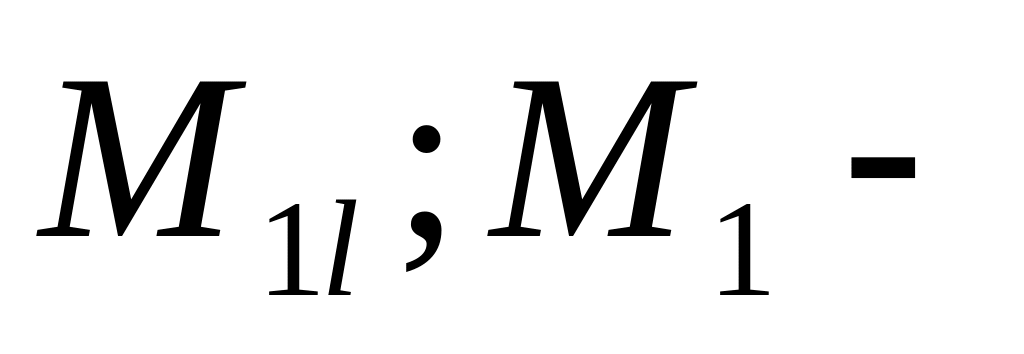

изгибающие моменты относительно центра тяжести растянутой арматуры от длительных и полных усилий.
,
,
,

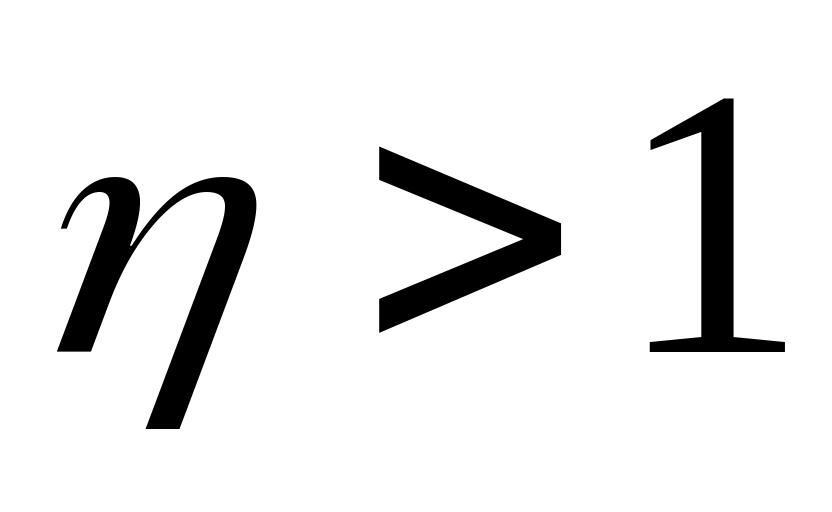

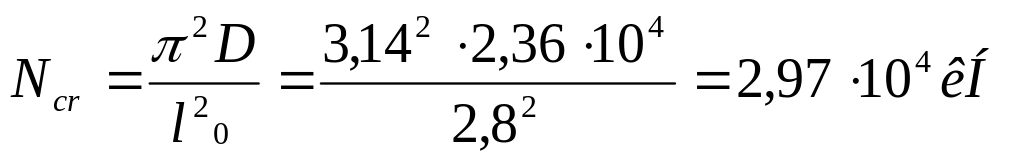

-условие выполняется, следовательно устойчивость обеспечена.

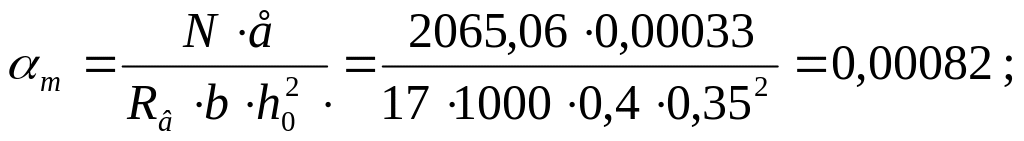

Вычисляем коэффициенты учитывающие влияние моментов на величину эксентреситета:
,
Сравниваем:
определяющей прочность является сжатая арматура.

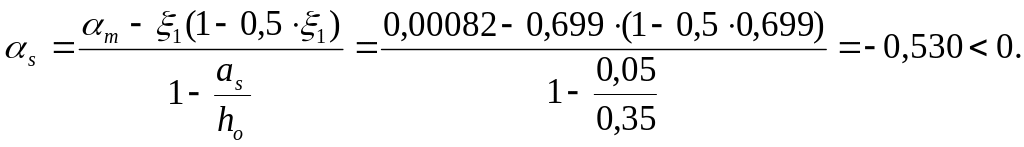

Принимаем по конструктиву т.к. αs <0.
216 А400, Аs = Asc = 4,02 см2.
Вычисляем фактические значения коэффициента армирования.
Условие выполняется приступаем к поперечному армированию.
Подбираем поперечную арматуру из условия свариваемости.
Принимаем поперечную арматуру 5 В500.
Шаг поперечной арматуры принимаем из условий:
Принимаем шаг S=200мм.
5.2. Расчет консоли колонны.
Рисунок 5.2. Сема к расчету консоли колонны.
1. Определяем размеры консоли.
2. Определяем рабочую высоту консоли из условия обеспечения прочности без установки поперечной арматуры.
Принимаем hк=hок+50=340,3+50=390,3 мм.
Из этих двух расчетов выбираем мах hк=600 мм.
3. Поперечная сила создает на консоли изгибающий момент из-за эксцетреситета.
Т.е.
Вычисляем изгибающий момент:
кН*м;
см2;
Принимаем арматуру 2 Æ20 А400.
sin = 0,857;
cos = 0,514.
Ширина наклонной полосы:
Поперечное армирование консоли выполняется горизонтальными или наклонными хомутами по углом 450.
Для определения типа армирования проверяем условие: h ≤ 2,5а.
h = 60см <2,5·26,4975= 66,24 см.
Следовательно, консоль армируется только наклонными хомутами по всей высоте.
Суммарная площадь наклонных хомутов (отгибов) определяется по формуле:
где Sinc = 10 см – шаг хомутов (отгибов);
= 2·105/3.6·104 = 5,56.
Поскольку Аinc = -2,23 см2 < 0, то принимаем:
Аinc > 0,002·b·h0;
Аinc > 0,002·40·55 =4,4 см2.
Требуемая площадь сечения одного наклонного хомута:
Аinc1 = Аinc/2·n = 4,4/2·2 = 1,1 см2;
где n = 2 – число пар наклонных хомутов.
По сортамету принимаем отгибы Ø12 А-400 с Аinc1 = 1,131 см2.
Горизонтальные хомуты принимаются по конструктивным требованиям Ø5 В-500 с шагом S = h/4 = 600/4 = 150 мм. Принимаем S = 100 мм.
