Глава V. Фотометрические понятия и единицы
§5.1. Энергетические характеристики излучения
Характеристики, описывающие свойства оптического излучения в видимом диапазоне спектра, называются светотехническими. Для оптоэлектронных приборов с широким применением фотоэлектрических и тепловых приемников излучения характерно применение энергетических характеристик излучения.
Рассмотрим энергетические характеристики.
Поток излучения – это мощность, переносимая оптическим излучением, измеряется в Вт.
Энергетическая сила света – величина потока излучения, приходящегося на единицу телесного угла.
. стерадиан (5.1)
Для источника излучения, равномерно распределенного по всем направлениям,
Величина светового потока характеризует источник излучения, ее нельзя усилить с помощью оптических систем. Действие оптических систем сводится к перераспределению светового потока по выбранным направлениям.
Энергетическая светимость – отношение потока излучения к площади излучающего элемента.
. (5.2)
Энергетическая освещенность – это отношение потока излучения, падающего на некоторую поверхность, к площади этой поверхности.
. (5.3)

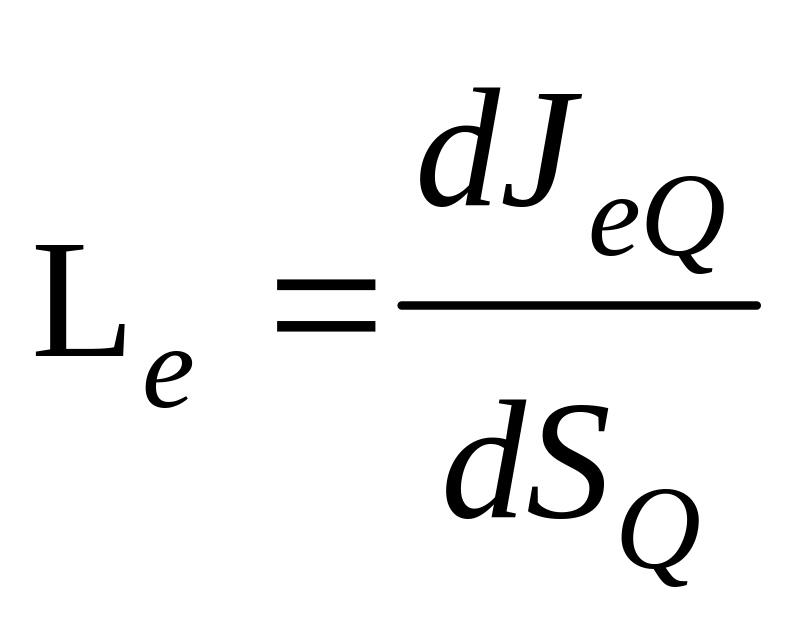

Энергетической яркостью излучающей поверхности в данном направлении называется отношение измеренной в этом направлении энергетической силы света к видимой в этом направлении излучающей поверхности.
, (5.4)

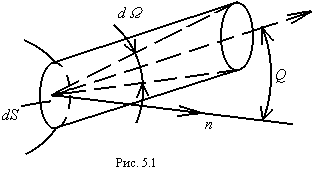

где - энергетическая сила света в направлении , - видимая площадь элемента поверхности , в направлении образующем угол с нормалью к элементу (рис. 5.1).
Для плоских источников, имеющих яркость, одинаковую во всех направлениях, справедлив закон Ламберта, согласно которому сила излучения пропорциональна косинусу угла Q.
. (5.5)
Закон ламберта справедлив только для идеальных рассеивающих поверхностей. Спектральной характеристикой каждой из рассмотренных величин является спектральная плотность, определяемая как отношение энергетической величины, взятой в бесконечно малом интервале длин волн, к ширине этого интервала.
; . (5.6)
§5.2. Светотехнические характеристики излучения

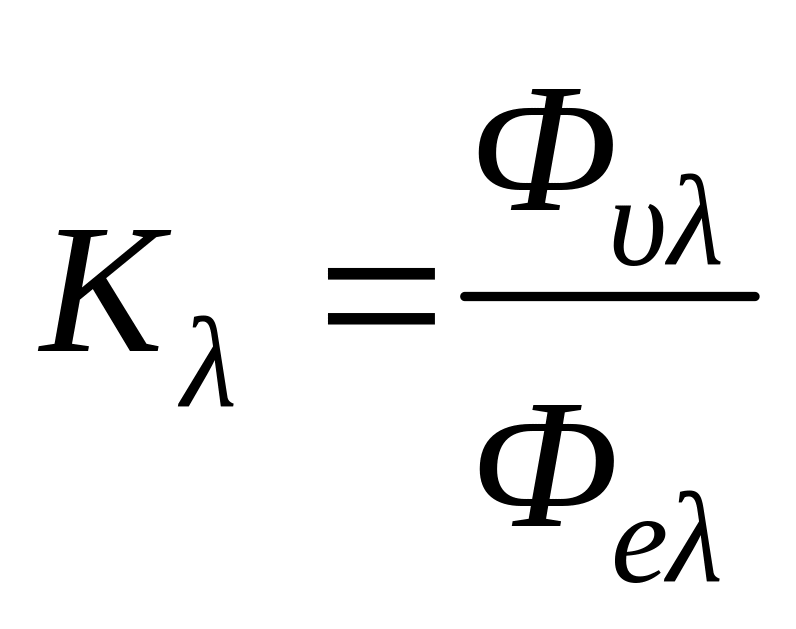

Если оценивать мощность излучения по производимому ею световому ощущению (по реакции человеческого глаза), то при этом осуществляется переход к светотехническим характеристикам. Человеческий глаз не одинаково чувствителен к излучению различных длин волн. Отношение светового потока воспринимаемого глазом в определенном бесконечно малом интервале длин волн к величине потока излучения называется спектральной световой эффективностью.
. (5.7)

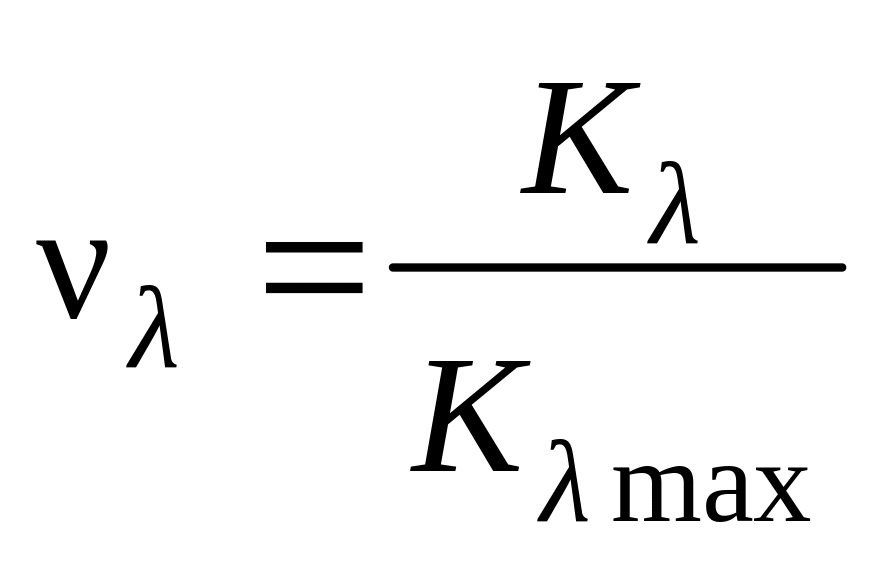

Отношение для какой-либо длины волны к максимальному значению называется относительной световой спектральной эффективностью.
. (5.8)

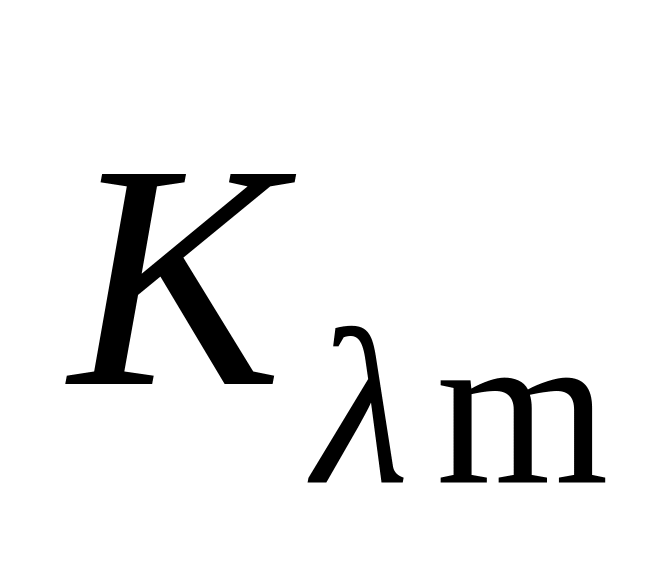

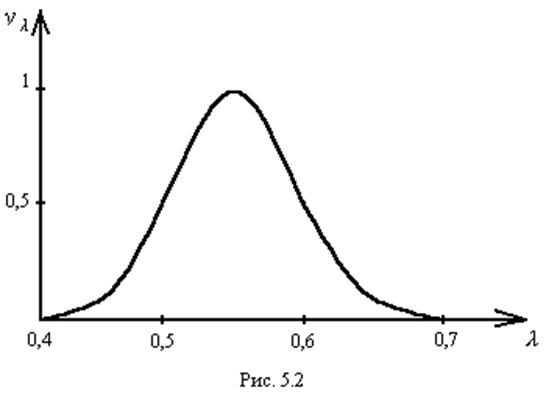

Кривую называют кривой спектральной чувствительности глаза или кривой видимости. Ее максимум соответствует = 550 нм, величину, которая устанавливает отношение между световым потоком и потоком энергии называют световым эквивалентом потока излучения = 683 лм/Вт.

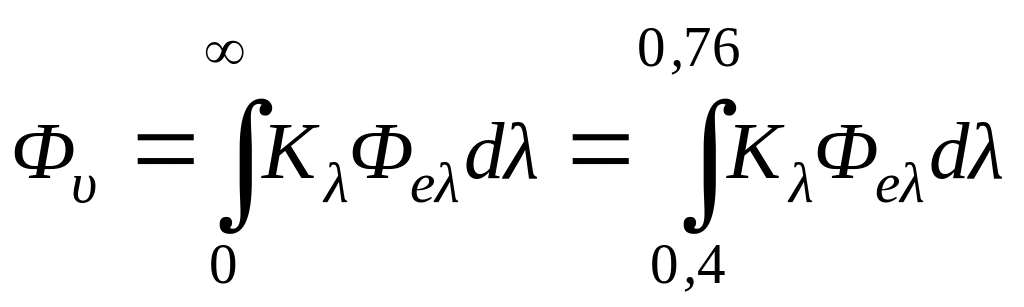

Если поток излучения определяется как , то очевидно световой поток
. (5.9)
Определение других светотехнических величин аналогично определению светового потока. Для реализации определенного светового потока и других светотехнических величин служит условный световой эталон, основной частью которого является расплавленная платина.
Единица силы света кандела (кд) равна 1/60 силы света, излучаемого в направлении нормали с 1/60 см2 условного светового эталона.
2) Единицей светового потока является люмен (лм) – поток, посылаемый источником света в одну канделу внутрь телесного угла ( в 1 стерадиан).
3) Единицей освещенности является люкс (лк) – освещенность, соответствующая потоку в 1 лм равномерно распределенному по площадке 1 м2. Светимость также как и освещенность выражается в лм/м2, но эта величина относится к испускаемому потоку, а не к падающему.
4) Единицей яркости является яркость площадки, дающая силу света в 1 кд с каждого м2 в направлении, перпендикулярном площадке. Поскольку поток излучения условного светового эталона не связан с чувствительностью глаза, то принято переходной множитель в Вт для получения необходимой мощности светового ощущения, вызываемого потоком в 1 лм, измерять для определенно узкого интервала длин волн, соответствующего максимуму чувствительности глаза.
