9.4. Расчет работы насосной установки.
Если жидкость может перетекать из резервуара с более высоким уровнем в резервуар с более низким уровнем сама собой, благодаря силе тяжести, то для того, чтобы подать ее из резервуара с более низким уровнем в резервуар, имеющую более высокий уровень, необходимо применение специальных устройств - насосов, затрачивающих энергию. В насосах происходит превращение потребляемой извне механической или электрической энергии в механическую энергию движения. Иными словами, внешняя энергия тратится на создание гидродинамического напора, необходимого для перекачки жидкости.

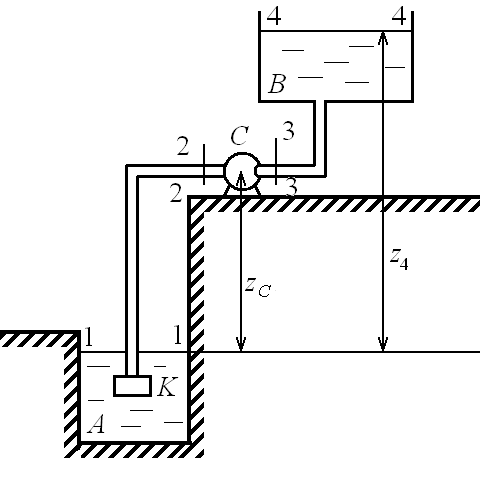

Пример насосной установки приведен на рис. 9.9. С помощью такой установки жидкость перекачивается из резервуара А в резервуар В, обладающий более высоким уровнем свободной поверхности.
Рис. 9.9. Насос для подъма жидкости из колодца
Участок трубопровода, заключенный между сечениями 1-1 и 2-2, называют линией всасывания, а участок трубопровода между сечениями 3-3 и 4-4 – линией нагнетания.
Для
того чтобы жидкость двигалась от сечения
1-1
к сечению 2-2,
необходимо, чтобы напор в сечении 1-1
был бльше, чем напор в сечении 2-2.
Если геометрическую высоту
отсчитывать от поверхности 1-1,
на которой скорость жидкости пренебрежимо
мала (считается, что площадь свободной
поверхности жидкости в каждом из
резервуаров намного больше площади
сечения трубопровода), то напор в сечении
1-1
определяется только атмосферным
давлением. Поэтому в сечении 2-2
должен существовать вакуум. Для того
чтобы жидкость поступала в резервуар
В
необходимо, чтобы напор в сечении 3—3
выхода был больше напора в сечении 4-4.
В самом насосе жидкость движется против напора, т.е. от сечения 2-2 с меньшим напором к сечению 3-3 с большим напором. Разумеется, такое движение может осуществляться только при затрате внешней энергии.
Расчет линии всасывания
Для расчета линии всасывания, расположенной между сечениями 1-1 и 2-2, уравнение Бернулли имеет вид:
,
(9.30)
где
,
длина и диаметр линии всасывания;
коэффициент ее гидравлического
сопротивдления;
коэффициент
местного сопротивления, имеющегося в
этой линии (например, всасывающие коробки
,
фильтра, поворотного колена, полуприкрытые
заслонки и т. п.).
Полагая
и пренебрегая скоростным напором в
сечении 1-1
(
),
получаем:
(9.31)
Если
расход
жидкости задан, т.е. известна скорость
течения, то уравнение (9.31) позволяет
вычислить давление
непосредственно перед насосом, в том
числе, существующий там вакуум:
.
(9.32)
Линия
всасывания может работать, если
,
т.е. если давление в сечении 2-2
больше упругости насыщенных паров
жидкости. Это должно препятствовать
вскипанию
жидкости из-за уменьшения давления.
Проверка этого условия равносильна
проверке выполнения неравенства
.
(9.33)
Из
(9.33) видно, что если
имеет слишком большое значение, то
неравенство будет нарушено, и давление
в сечении 2-2
окажется меньше упругости наыщенных
паров жидкости. Следовательно, если
насос установлен слишком высоко над
уровнем жидкости в колодце, то жидкость
к такому насосу подаваться не будет.
Например, для воды (
,
кПа)
правая часть неравенства (9.29) дает:
(м).
Это
означает, что насос на высоте большей,
чем 10 м
над уровнем воды в колодце устанавливать
нельзя. На самом деле высота
должна быть еще меньше, потому что в
линии всасывания существует потеря
напора
,
которая может составлять несколько
метров, тем больше, чем больше расход
жидкости
.
Кроме
того, для нормальной работы целого ряда
насосов требуется так называемый
кавитационный
запас
.
Если жидкость движется вдоль профилированной
лопатки центробежного насоса, то давление
в некоторых точках лопатки может
уменьшиться до значения
упругости насыщенных паров, в результате
чего жидкость вскипит. Кавитацией
(от лат. cavitas
– полость) называется явление образования
пузырьков, заполненных паром, при
уменьшении давления в жидкости.
Образовавшиеся пузырьки попадают затем
в область высокого давления и там
схлопываются, причем в момент схлопывания
развивается огромное точечное давление,
которое как удар действует на элементы
проточной части насоса, разрушая их.
Кавитации протеводействуют тем, что
увеличивают давление на входе в насос
на величину
,
поэтому давление
на входе в насос должно быть больше
.
Отметим, что величина допустимого
вакуума зависит также от температуры
жидкости.
