40. Электронный парамагнитный резонанс Cуть метода

Суть явления электронного парамагнитного резонанса заключается в резонансном поглощении электромагнитного излучения неспаренными электронами. Электрон имеет спин   и ассоциированный с ним магнитный момент.

Е сли поместить свободный радикал с результирующим моментом количества движения J в магнитном поле с напряжённостью B₀, то для J, отличного от нуля, в магнитном поле снимается вырождение, и в результате взаимодействия с магнитным полем возникает 2J+1 уровней, положение которых описывается выражением: W =gβB₀M, (где М = +J, +J-1, …-J) и определяется Зеемановским взаимодействием магнитного поля с магнитным моментом J. Расщепление энергетических уровней электрона показано на рисунке.

Энергетические уровни и разрешенные переходы для атома с ядерным спином 1 в постоянном (А) и переменном (В) поле.

Если теперь к парамагнитному центру приложить электромагнитное поле с частотой ν, поляризованное в плоскости, перпендикулярной вектору магнитного поля B₀, то оно будет вызывать магнитные дипольные переходы, подчиняющиеся правилу отбора ΔМ = 1. При совпадении энергии электронного перехода с энергией фотонаэлектромагнитной волны будет происходить резонансное поглощение СВЧизлучения. Таким образом, условие резонанса определяются фундаментальным соотношением магнитного резонанса

hν = gβB₀.

Поглощение энергии СВЧ поля наблюдается в том случае, если между уровнями существует разность заселённостей.

При тепловом равновесии существует небольшая разность заселённостей зеемановских уровней, определяемая больцмановским распределением  = exp(gβB₀/kT). В такой системе при возбуждении переходов очень быстро должно наступить равенство заселённостей энергетических подуровней и исчезнуть поглощение СВЧ поля. Однако, в действительности существует много различных механизмов взаимодействия, в результате которых электрон безызлучательно переходит в первоначальное состояние. Эффект неизменности интенсивности поглощения при увеличении мощности возникает за счёт электронов, не успевающих релаксировать, и называется насыщением. Насыщение появляется при высокой мощности СВЧ излучения и может заметно исказить результаты измерения концентрации центров методом ЭПР.

Значение метода

Метод ЭПР даёт уникальную информацию о парамагнитных центрах. Он однозначно различает примесные ионы, изоморфно входящие в решётку от микровключений. При этом получается полная информация о данном ионе в кристалле: валентность, координация, локальная симметрия, гибридизация электронов, сколько и в какие структурные положения электронов входит, ориентирование осей кристаллического поля в месте расположения этого иона, полная характеристика кристаллического поля и детальные сведения о химической связи. И, что очень важно, метод позволяет определить концентрацию парамагнитных центров в областях кристалла с разной структурой.

Но спектр ЭПР это не только характеристика иона в кристалле, но и самого кристалла, особенностей распределения электронной плотности, кристаллического поля, ионности-ковалентности в кристалле и наконец просто диагностическая характеристика минерала, так как каждый ион в каждом минерале имеет свои уникальные параметры. В этом случае парамагнитный центр является своеобразным зондом, дающим спектроскопические и структурные характеристики своего микроокружения.

Это свойство используется в т. н. методе спиновых меток и зондов, основанном на введении стабильного парамагнитного центра в исследуемую систему. В качестве такого парамагнитного центра, как правило, используют нитроксильный радикал, характеризующийся анизотропными g и A тензорами.

Воп.41. Область применения масс-спектрометрии.

Область применения масс-спектрометрии - химический и структурный анализ веществ и соединений в органической химии, медицине, судебно-медицинской экспертизе, криминалистике, токсикологии, при производстве и контроле качества различных видов пищевой, парфюмерной, фармацевтической, промышленной и сельскохозяйственной продукции, при наркотическом и экологическом контроле, а также в учебных, научно-исследовательских учреждениях и центрах санэпиднадзора. Предназначена для обнаружения и определения веществ и соединений, входящих в состав медицинской, пищевой, сельскохозяйственной и других видов продукции, лекарственных, психотропных и наркотических средств, биологических систем; для определения химической структуры веществ в очень малых количествах (допинги, ксенбиотики, яды и т.д.).

Воп.42. Каков принцип действия масс-спектрометра.

Масс-спектрометрия — метод исследования вещества путём определения отношения массы к заряду (качества) и количества заряженных частиц, образующихся при том или ином процессе воздействия на вещество .

Масс-спектрометр — это вакуумный прибор, использующий физические законы движения заряженных частиц в магнитных и электрических полях, и необходимый для получения масс-спектра.

Масс-спектр, как и любой спектр, в узком смысле — это зависимость интенсивности ионного тока (количества) от отношения массы к заряду (качества). Ввиду квантования массы и заряда типичный масс-спектр является дискретным. Обычно (в рутинных анализах) так оно и есть, но не всегда. Природа анализируемого вещества, особенности метода ионизации и вторичные процессы в масс-спектрометре могут оставлять свой след в масс-спектре. Так ионы с одинаковыми отношениями массы к заряду могут оказаться в разных частях спектра и даже сделать часть его непрерывным. Поэтому масс-спектр в широком смысле — это нечто большее, несущее специфическую информацию, и делающее процесс его интерпретации более сложным и увлекательным.

Ионы бывают однозарядные и многозарядные, причём как органические, так и неорганические. Большинство небольших молекул при ионизации приобретает только один положительный или отрицательный заряд. Атомы способны приобретать более одного положительного заряда и только один отрицательный. Белки, нуклеиновые кислоты и другие полимеры способны приобретать множественные положительные и отрицательные заряды.

Атомы химических элементов имеют специфическую массу. Таким образом, точное определение массы анализируемой молекулы, позволяет определить её элементный состав. Масс-спектрометрия также позволяет получить важную информацию об изотопном составе анализируемых молекул.

Воп.43. Основные характеристики масс-спектрометров.

Важнейшими техническими характеристиками масс-спектрометров являются чувствительность, динамический диапазон, разрешение, скорость сканирования.

Важнейшая характеристика при анализе органических соединений — это чувствительность. Для того, чтобы достигнуть как можно большей чувствительности при улучшении отношения сигнала к шуму прибегают к детектированию по отдельным выбранным ионам. Выигрыш в чувствительности и селективности при этом колоссальный, но при использовании приборов низкого разрешения приходится приносить в жертву другой важный параметр — достоверность. Ведь если Вы записывали только один пик из всего характеристического масс-спектра, Вам понадобится ещё много поработать, чтобы доказать, что этот пик соответствует именно тому компоненту, который Вас интересует. Как же разрешить эту проблему? Использовать высокое разрешение на приборах с двойной фокусировкой, где можно добиться высокого уровня достоверности не жертвуя чувствительностью. Или использовать тандемную масс-спектрометрию, когда каждый пик, соответствующий материнскому иону можно подтвердить масс-спектром дочерних ионов. Итак, абсолютным рекордсменом по чувствительности является органический хромато-масс-спектрометр высокого разрешения с двойной фокусировкой.

По характеристике сочетания чувствительности с достоверностью определения компонентов следом за приборами высокого разрешения идут ионные ловушки. Классические квадрупольные приборы нового поколения имеют улучшенные характеристики благодаря ряду инноваций, применённых в них, например, использованию искривлённого квадрупольного префильтра, предотвращающего попадание нейтральных частиц на детектор и, следовательно, снижению шума.

Воп.44. Способы и приемы разделения ионов при масс-спектрометрии.

М асс-спектрометр требует создания в нем очень чистого вакуума. Давление остаточного газа в приборе обычно составляет около 10-7 – 10-10 мм рт.ст. Нейтральные молекулы исследуемого газа поступают в область камеры ионизации, где подвергаются столкновению с ионизирующими электронами. При этом часть молекул (около 0,1%) превращается в ионы по схемам, приведенным выше. Электрическое поле, образованное ускоряющей разностью потенциалов Uуск, сообщает ионам кинетическую энергию. Таким образом, изменяя либо Uуск , либо B, можно заставлять двигаться по окружности радиуса Rд , на линии которой находится щель входа в детектор, ионы той или другой массы или величины заряда. Записывая зависимость ионного тока от m / z, получают набор пиков, называемый масс-спектром.

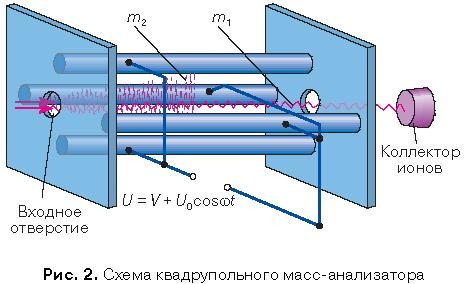

Н екоторые другие способы разделения ионов по массе. Комбинированное высокочастотное (несколько мегагерц) переменное и постоянное электрическое напряжение подаваемое на систему четырех электродов (рис. 2), вынуждает ионы совершать колебательное движение в такт с частотой ω этого поля. При определенных величинах U , V и ω во выходную щель масс-анализатора будут проходить только ионы с определенной массой, отвечающей условию. Все ионы с отличными массами будут двигаться с нарастающими амплитудами колебаний, что приводит к их нейтрализации на стенках электродов. Путем изменения амплитуды высокочастотного напряжения или его частоты ω масс-анализатор настраивают на регистрацию ионов той или иной требуемой массы. Так работают квадрупольные масс-анализаторы. Они гораздо компактнее магнитных и обладают довольно высокой чувствительностью.

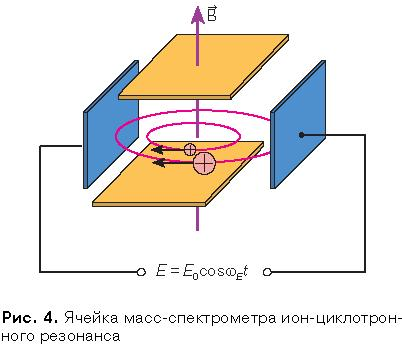

  В масс-спектрометрах ион-циклотронного резонанса ион движется под действием сразу двух полей: сильного постоянного магнитного и переменного электрического (рис. 4). Под действием магнитного поля ион движется по окружности с циклической частотой определяемой массой иона и магнитной индукцией. Электрическое поле изменяется с циклической частотой wЕ.

При равенстве частот ωЕ и ωВ (напомним, что последняя зависит от массы иона) наступает резонанс, проявляющийся в заметном поглощении энергии электрического поля.

Воп.45. Способы идентификации вещества при масс-спектрометрии.

Масс-спектрометр позволяет определить молекулярную формулу (элементный состав) соединения. Метод основан на измерении разности масс ионов в сочетании с известными дефектами масс ядер изотопов в исследуемых системах. Для этого необходимо измерить (определить) массы с точностью порядка миллионных долей. При точности определения ±10 миллионных долей каждой измеренной массе иона соответствует практически единственно возможный элементный состав, который можно найти в справочных таблицах. Элементный состав молекулярного иона дает точную молекулярную формулу вещества. Метод применим также ко всем осколочным ионам, определение элементного состава которых позволяет уточнять пути фрагментации молекулярных ионов. При установленной молекулярной формуле (брутто-формуле), можно рассчитать число эквивалентов двойной связи в соединении.

Определение элементного состава c использованием интенсивности изотопных пиков. В случае масс-спектрометрии среднего разрешения заключение об элементном составе исследуемого соединения можно сделать путем анализа интенсивностей группы линий молекулярного иона М⁺, (М+1)⁺, (М+2)⁺ и т.д., поскольку интенсивности изотопных пиков определяются элементным составом молекул. Возможности этого подхода ограничены. Он позволяет установить молекулярную формулу с достаточной точностью только для соединений, которые включают не более 10-12 атомов углерода.

Масс-спектрометр может иметь два масс-анализатора. Такой масс-спектрометр называют тандемным. Тандемные масс спектрометры применяются, как правило, вместе с «мягкими» методами ионизации, при которых не происходит фрагментации ионов анализируемых молекул (молекулярных ионов). Таким образом первый масс-анализатор анализирует молекулярные ионы. Покидая первый масс-анализатор, молекулярные ионы фрагментируются под действием соударений с молекулами инертного газа или излучения лазера, после чего их фрагменты анализируются во втором масс-анализаторе. Наиболее распространёнными конфигурациями тандемных масс спектрометров являются квадруполь-квадрупольная и квадруполь-времяпролётная.

Итак, последним элементом описываемого нами упрощённого масс-спектрометра, является детектор заряженных частиц. Первые масс-спектрометры использовали в качестве детектора фотопластинку. Сейчас используются динодные вторично-электронные умножители, в которых ион, попадая на первый динод, выбивает из него пучок электронов, которые в свою очередь, попадая на следующий динод, выбивают из него ещё большее количество электронов и т. д. Другой вариант — фотоумножители, регистрирующие свечение, возникающее при бомбардировке ионами люминофора. Кроме того, используются микроканальные умножители, системы типа диодных матриц и коллекторы, собирающие все ионы, попавшие в данную точку пространства (коллекторы Фарадея).
