Задание 2
Отредактируйте построенную по данным рис. 1 диаграмму в соответствии с заданием.
Для этого:
1. Выполните подготовительную работу: скопируйте диаграмму в другое место листа.
2. В исходную таблицу добавьте столбец с оценками по философии.
3. Измените формат диаграммы на объемный.
4. Вставьте в диаграмму столбец с оценками по философии и измените диаграмму так, чтобы она отражала успеваемость (ось Y) каждой группы (ось Z) в зависимости от дисциплины (ось X).
5. Измените параметры диаграммы: названия осей, уберите легенду.
6. Разместите диаграмму на отдельном листе.
Технология работы
1. Скопируйте всю область диаграммы:
выделите внедренную диаграмму, щелкнув левой клавишей мыши в области диаграммы один раз. Появятся метки на контуре области диаграммы;
выполните команду Правка, Копировать;
переместите курсор в новое место на рабочем листе;
выполните команду Правка, Вставить.
2. Добавьте в исходную таблицу новый столбец Философия с различными оценками.
3. Измените формат диаграммы, сделав ее объемной. Для этого:
установите курсор мыши во внутренней незаполненной области диаграммы и, щелкнув правой кнопкой, вызовите контекстное меню диаграммы;
выполните команду Тип диаграммы и выберите на вкладке Стандартные тип Гистограмма, последний из представленных форматов (3-мерная гистограмма);
нажмите кнопку <ОК> и убедитесь в изменении формата диаграммы.
4. Вставьте в диаграмму столбцы, отражающие успеваемость по философии. Для этого:
установите курсор мыши во внутренней незаполненной области диаграммы и, щелкнув правой кнопкой, вызовите контекстное меню диаграммы;
выполните команду Исходные данные и измените параметры;
во вкладке Диапазон данных укажите весь диапазон данных A2:D6, включив информацию столбца Философия;
установите переключатель Ряды в в положение столбцах и нажмите клавишу <ОК>;
на вкладке Ряд в окне Подписи оси введите диапазон ячеек B1:D1 нажмите кнопку <ОК>.
5. Измените параметры диаграммы:
установите курсор мыши во внутренней незаполненной области диаграммы и, щелкнув правой кнопкой, вызовите контекстное меню диаграммы;
выполните команду Параметры диаграммы;
укажите на вкладке Заголовки:
Название диаграммы - без изменений, Ось X: Дисциплины
Ось Y: Учебные единицы
Ось Z: Средний балл
на вкладке Легенда поставьте флажок Добавить легенду и переключатель Справа,
щелкните по кнопке <Далее>;
Нажмите кнопку <ОК>.
6. Активизируйте контекстное меню диаграммы и выполните команду Размещение Установите переключатель Поместить диаграмму на листе в положение отдельном и нажмите кнопку <ОК>. Сравните свой результат с рис. 3.
Дисциплины

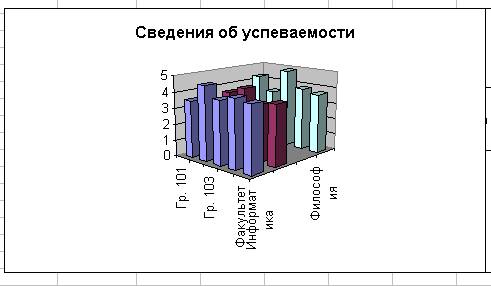

Рис. 3. Итоговый результат задания по редактированию диаграмм
Упражнения для самостоятельной работы
Для различных наборов данных из таблицы Данные опробуйте другие типы диаграмм: стандартные (график, с областями, лепестковая, пузырьковая, биржевая и т.д.) и нестандартные.
Откройте новую рабочую книгу, в первом столбце первого листа введите значения аргумента от 0 до 4 с шагом 0.2 (воспользуйтесь автозаполнением), во втором столбце подсчитайте значения функции – синуса от введенных значений аргумента. На другом листе постройте соответствующую синусоиду, выделив оба столбца и выбрав тип диаграммы – точечная. Поэкспериментируйте с различными возможностями форматирования графика.
Откройте еще одну новую книгу, в первом столбце первого листа подсчитайте косинусы от значений аргумента, введенных в первый лист предыдущей книги. Для этого щелкните по кнопке вставки функций, выберите косинус, а для вставки аргумента перейдите с помощью меню Окно в нужную рабочую книгу и щелкните в ней по ссылке на первое значение аргумента; проверьте, чтобы ссылка была относительной: при необходимости нажмите нужное число раз клавишу F4. Обратите внимание на запись ссылки в панели формул: указано имя книги, имя листа и адрес ячейки. Щелкните ОК и заполните формулами остальные ячейки.
ЗАДАНИЕ 3. Статистическая обработка данных
Ч
204
196
202
203
210
201
199
203
198
202
195
205
208
194
195
202
192
203
207
200
199
201
198
197
198
195
203
209
203
202
197
198
199
215
201
201
203
197
195
201
204
199
209
205
201
204
199
201
212
202
198
197
204
205
202
196
197
214
206
210
Загрузите Excel и введите исходные данные для статистической обработки, начиная с ячейки В2, - результаты контроля длины в партии штампованных деталей. Сверху сделайте надпись: Таблица исходных данных, сцентрируйте заголовок по ширине таблицы. Оформите таблицу, используя различные шрифты, цвета, границы. Переименуйте лист: Характеристики выборки.
Использование мастера функций
Для расчета числовых характеристик выборки можно использовать кнопку Вставка функции в стандартной панели инструментов. В ячейке F1 введите заголовок: Характеристики выборки и, начиная с ячейки F3 введите в столбце F наименования характеристик, которые надо рассчитать: объем выборки (функция СЧЕТ), максимум, минимум, среднее значение, мода, медиана, дисперсия (ДИСПР), стандартное отклонение (СТАНДОТКЛОНП), асимметрия (СКОС), эксцесс. Вычислите соответствующие значения в столбце G, выбрав в мастере функций категорию Статистические. При необходимости используйте справку.
ЗАДАНИЕ 4. Разработка зарплаты сотрудников фирмы
Допустим, Вам необходимо разработать штатное расписание и оклады сотрудников фирмы. У Вас есть перечень должностей сотрудников и соотношение их зарплат. Итак, в штате фирмы предусмотрены следующие должности: курьер, помощник менеджера, менеджер, зав. филиала, зав. отделом, финансовый директор, завхоз, генеральный директор. Известно количество сотрудников, которых можно принять на указанные должности:
курьер |
от 4 до 7 |
помощник менеджера |
от 4 до 8 |
менеджер |
от 8 до12 |
зав. Филиала |
1 |
зав. Отделом |
от 2 до 4 |
финансовый директор |
1 |
завхоз |
1 |
генеральный директор |
1 |
Оклад всех сотрудников рассчитывается в зависимости от оклада курьера в соответствии со следующими коэффициентами:
коэф. А |
коэф. В |
должность |
1 |
$ 0 |
курьер |
1,5 |
$ 0 |
помощник менеджера |
2,5 |
$ 0 |
менеджер |
4 |
$ 50,00 |
зав. Филиала |
3 |
$ 40,00 |
зав. Отделом |
5 |
$ 100,00 |
финансовый директор |
3 |
$ 30,00 |
завхоз |
5 |
$ 200,00 |
генеральный директор |
|
|
|
|
$ 420,00 |
|
Коэффициент А – это число на которое необходимо умножить оклад курьера. Коэффициент В – это дополнительная надбавка которая дается только руководителям, т.е. зав. филиала, зав. отделом, финансовому директору, завхозу, генеральному директору. Общий размер этой надбавки задается и входит в общую сумму выплат. В указанном примере – это 420$.
Оклад сотрудника рассчитывается по формуле: Коэффициент А* оклад курьера + Коэффициент В.
Оклад курьера поместить в отдельную ячейку и использовать его в формуле расчета оклада других сотрудников по абсолютному адресу. Например: =A2*$G$2+B2, где в А2-значение коэффициента А, В2- соответственно коэффициента В и $G$2 – абсолютный адрес ячейки со значением оклада курьера.
Вам необходимо рассчитать штатное расписание сотрудников (их количество по должностям) в зависимости от выделяемого размера оплаты труда. Общий фонд оплаты труда – 100 000$, размер дополнительной надбавки руководителям – 700$. Изменяя количество сотрудников (там где это возможно) и размер оплаты курьера добейтесь практически полного использования заданного фонда.
Пример таких действий с фондами 14 000 $ и 420$ приведен ниже.
коэф. А |
коэф. В |
должность |
зарплата сотрудника |
количество сотрудников |
суммарная зарплата |
зарплата курьера |
1 |
$ 0 |
курьер |
$ 205,00 |
5 |
$ 1 025,00 |
$ 205,00 |
1,5 |
$ 0 |
помощник менеджера |
$ 307,50 |
6 |
$ 1 845,00 |
|
2,5 |
$ 0 |
менеджер |
$ 512,50 |
9 |
$ 4 612,50 |
|
4 |
$ 50,00 |
зав. Филиала |
$ 870,00 |
1 |
$ 870,00 |
|
3 |
$ 40,00 |
зав. Отделом |
$ 655,00 |
4 |
$ 2 620,00 |
|
5 |
$ 100,00 |
финансовый директор |
$ 1 125,00 |
1 |
$ 1 125,00 |
|
3 |
$ 30,00 |
завхоз |
$ 645,00 |
1 |
$ 645,00 |
|
5 |
$ 200,00 |
генеральный директор |
$ 1 225,00 |
1 |
$ 1 225,00 |
|
|
|
|
|
|
|
|
|
$ 420,00 |
|
|
ИТОГО |
$ 13 967,50 |
|
Суммарная зарплата – это зарплата заданного количества сотрудников.
Скопируйте полученную таблицу на Лист2 и попробуйте выполнить расчет с использованием функции «Подбор параметра». Вызываем эту функцию из ячейки с общей суммой выплат, желаемое значение – 100000$, изменяя ячейку – указываем адрес ячейки, где хранится оклад курьера. Сохраняем полученные значения и сравниваем с подобранными самостоятельно.
