Мастера выполнения расчетов
Для упрощения анализа дерева отказов, были разработаны специальные мастера, позволяющие быстро выполнить необходимые расчеты. Данный программный комплекс включает четыре мастера:
Расчет вероятностей возникновения минимальных аварийных сочетаний;
Расчет значимостей минимальных аварийных сочетаний;
Расчет вероятностей возникновения событий дерева отказов;
Расчет значимостей исходных событий дерева отказов.
Эти мастера можно запустить как непосредственно через соответствующие пункты меню, так и с помощью окна выбора расчетов выбрав пункт меню «Расчет -> Выполнить расчет…» или нажав кнопку «Добавить» в окно представления документа, находясь на закладке расчеты.
Расчет вероятностей возникновения минимальных аварийных сочетаний

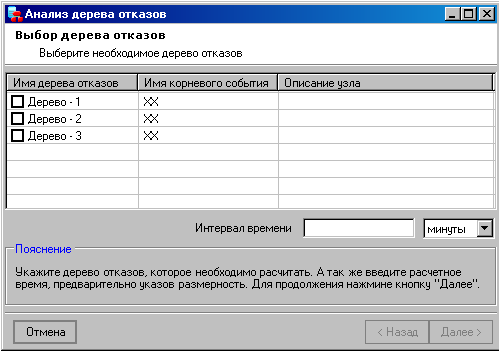

После запуска этого мастера появляется окно, в котором надо выбрать дерево отказов и ввести расчетное время.
После указания всех необходимых данных нажимаем кнопку «Далее».

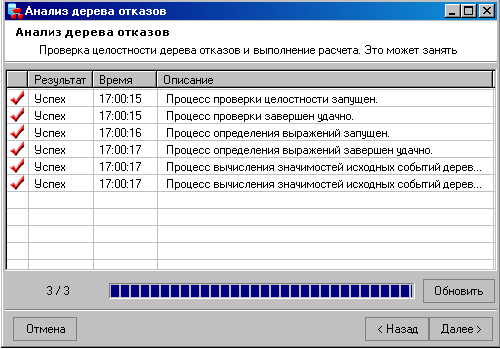

В следующем окне мастера система начнет выполнение расчета. После того как расчет будет выполнен, нажимаем кнопку далее для просмотра результатов расчета.
В появившемся окне представлены результаты расчета, которые можно отфильтровать в зависимости от количества исходных событий в минимальном аварийном сочетании.
Для сохранения результатов расчета нажимаем кнопку «ОК».
Расчет значимостей минимальных аварийных сочетаний
После запуска этого мастера появляется окно, в котором надо выбрать дерево отказов и ввести расчетное время.
После указания всех необходимых данных нажимаем кнопку «Далее».
В следующем окне мастера система начнет выполнение расчета. После того как расчет будет выполнен, нажимаем кнопку далее для просмотра результатов расчета.
В появившемся окне представлены результаты расчета.
Для сохранения результатов расчета нажимаем кнопку «ОК».
Расчет вероятностей возникновения событий дерева отказов
После запуска этого мастера появляется окно, в котором надо выбрать дерево отказов и ввести расчетное время.
После указания всех необходимых данных нажимаем кнопку «Далее».
В следующем окне мастера система начнет выполнение расчета. После того как расчет будет выполнен, нажимаем кнопку далее для просмотра результатов расчета.
В появившемся окне представлены результаты расчета. Так же если навести на какое-нибудь событие курсор мыши, то всплывет подсказка с определенным минимальным логическим выражением для вычисления вероятности возникновения этого события. Для более удобного представления данных, результаты расчета надо экспортировать в файл HTML.
Для сохранения результатов расчета нажимаем кнопку «ОК».
Расчет значимостей исходных событий дерева отказов
После запуска этого мастера появляется окно, в котором надо выбрать дерево отказов и ввести расчетное время.
После указания всех необходимых данных нажимаем кнопку «Далее».
В следующем окне мастера система начнет выполнение расчета. После того как расчет будет выполнен, нажимаем кнопку далее для просмотра результатов расчета.
В появившемся окне представлены результаты расчета.
Для сохранения результатов расчета нажимаем кнопку «ОК».
