2.4 Дослідження динамічних режимів роботи електроприводу
2.4.1 Розробка структурної моделі електроприводу
Для подальшого розрахунку перехідних процесів побудуємо структурну модель АВК:
Рисунок 2.8-Структурна модель АВК
Коефіцієнт підсилення перетворювача:
(2.46)
Електромагнітна постійна часу силового ланцюга:
(2.46)
Індуктивність двигуна:
(2.46)
Індуктивність згладжуючого дроселя:
Індуктивність трансформатора:
(2.46)
(2.46)
Коефіцієнт двигуна:
(2.46)
Коефіцієнт моменту та ЕРС:
(2.46)
Сумарний момент інерції:
(2.46)
Механічна постійна часу:
(2.46)
Для АВК прийнято
2.4.2 Розробка комп’ютерної моделі АВК
Побудову виконаємо у програмному пакеті Mathlab 7.5. Структурна схема АВК зображено на рис.2.9.
Рисунок 2.9-Структурна модель АВК у середовищі Mathlab 7.5
2.4.3 Моделювання режимів роботи розімкненої системи
1)Пусковий режим моделюється при сталих значення В, . Графіки перехідних процесів струму та швидкості зображено на рис.2.10.
Рисунок 2.10 – Перехідні процеси , під час пуску з номінальною напругою і навантаженням
2) Режим прискорення моделюється при зміні на і сталому статичному моменті . Графіки перехідних процесів струму та швидкості зображено на рис.2.11.

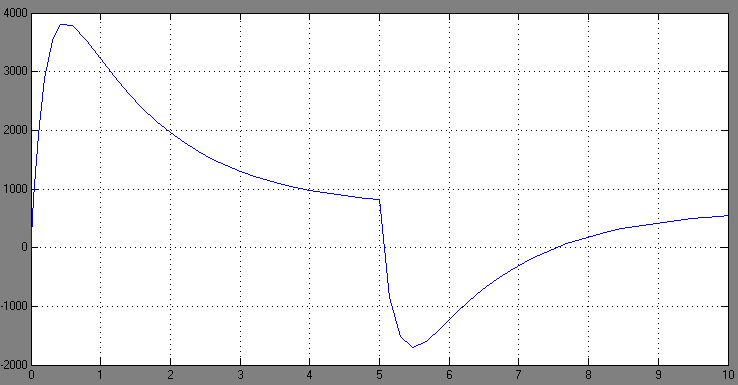

Рисунок 2.11 - Перехідні процеси , при збільшенні напруги і сталим навантаженням
3)Режим уповільнення моделюється при зміні на і сталому статичному моменті . Графіки перехідних процесів струму та швидкості зображено на рис.2.12.
Рисунок 2.12 - Перехідні процеси , при зменшенні напруги і сталим навантаженням
4) Режим зростання навантаження моделюється при сталому значенні і ступінчатому зростанні статичного моменту від 0 до Графіки перехідних процесів струму та швидкості зображено
на рис.2.13.
Рисунок 2.13 - Перехідні процеси , при сталій напрузі і збільшенням навантаження
5) Режим зменшення навантаження моделюється при і ступінчатому зменшенні статичного моменту від до 0. Графіки перехідних процесів струму та швидкості зображено на рис.2.14.
Рисунок 2.14 - Перехідні процеси , при сталій напрузі і зменшенням навантаження
2.4.4. Розрахунок та моделювання перехідних процесів в замкненій системі по схемі з загальним суматором
2.4.5 Розрахунок жорсткого зворотного зв’язку по швидкості
Структурная схема замкнутої системи електроприводу зображено на рис.2.15.
Рисунок 2.15 - Структурна схема замкненої системи по схемі з загальним суматором
Визначимо параметри жорсткої ОС по швидкості для системи стабілізації швидкості в електроприводі, який забезпечує погрішність регулювання 4% в діапазоні D = 10.Визачимостатизм характеристик:
Статизм характеристик:
(2.47)
Коефіцієнт ЕРС:
Вс/рад (2.48)
Коефіцієнт передачі двигуна по управлінню:
рад/Вс (2.49)
В якості датчику швидкості використовується тахогенератор постійного струму типу СТ-22з параметрами:
- номінальнанапруга 230В;
- номінальний струм якоря ;
- номінальна швидкість ;
- струм збудження ;
- опір якоря
- опір обмотки збудження
Тахогенератор був обраний з урахуванням умови:
. (2.50)
Коефіцієнт підсилення тахогенератора:
Вс/рад (2.51)
Необхідний коефіцієнт підсилення замкнутої системи:
(2.52)
Коефіцієнт дільника напруги:
; (2.53)
Так як коефіцієнт дільника напруги менше одиниці, то на вході тиристорного перетворювача встановлювати електронний підсилювач не потрібно. Опір дільника напруги:
Ом; (2.54)
В якості ДН приймаєм о дротовий резистор з опором R = 1,2 кОм.
Ом. (2.55)
2.4.6.Статичний розрахунок струмової відсічки
Виконаємо статичний розрахунок системи що містить зворотний зв'язок по швидкості і по струму з відсічкою. У якості датчик струму використовується датчик активного типу, який містить вимірювальний шунт і проміжний підсилювач.
Знайдемо коефіцієнт підсилення датчика струму:
В/А (2.56)
Вибираємо струм відсічки і струм упору.
А (2.57)
А. (2.58)
Загальний вид датчика струму зображено на рис. 2.16
Рисунок.2.16 - Загальний вигляд датчика струму
Розрахунок уставки нечутливості нелінійного елемента включеного на вихід ДС:
В (2.59)
НЕ реалізується двома зустрічно включеними стабілітронами з напругою пробою В.Напруга перетворювача в режимі стопоріння приводу з максимальної швидкості (залишкову напругу тиристорного перетворювача в режимі упору):
В (2.60)
Відповідна напруга на вході електронного підсилювача дорівнює:
В (2.61)
Необхідний максимальний сигнал зворотного зв'язку по струму при упорі максимальної швидкості:
В (2.62)
Приріст виходу датчика струму в період дії струмової відсічки:
(2.63)
Необхідний коефіцієнт зворотного зв'язку по струму реалізується потенціометричним дільником, скоммутованим на виході нелінійного елемента:
(2.64)
Оскільки Kост>1,значить необхідно в коло зворотного звязку по струму, після потенціометричного дільника включити підсилювач з КЕУ=10:
(2.65)
Опір дільника напруги виберемо рівнимRдн=10 кОм, тоді:
(2.66)
2.4.7.Обмеження форсування замкненої системи
Коефіцієнт посилення системи по керуючому впливу:
(2.67)
Напруга завдання замкнутої системи:
(2.68)
Напруга завдання розімкнутої системи:
(2.69)
Коефіцієнт форсування за напругою:
(2.70)
Таким чином, вхідний вузол повинен витримувати 3-х кратне форсування, замість допустимого двократного.
Обмеження форсування здійснимо шляхом шунтування підсумовуючого вузла нелінійним елементом типу «обмеження», який реалізується у вигляді
двох зустрічно включених стабілітронів, напруга пробою яких вибирається на рівні:
В. (2.71)
Виходячи з цього, вибираємо 2 стабілітрона серії КС189АВ з рівнем нечутливості 30 В.
2.4.8 Побудова структурної моделі
Модель замкнутої системи посхемі з загальним сумматором побудована в программному пакеті Mathlab наведено на рис 2.18
Рисунок 2.18- Структурна схема замкнутої системи з загальним суматором
2.4.9 Моделювання перехідних процесів в замкнутій системі за схемою з загальним суматором.Графіки перехідних процесів струму та швидкості при сталих значеннях В, наведено на рис.2.19.
Рисунок 2.19 - Перехідні процеси , в замкненій системі з загальним суматором
