3.5. Нормальная работа тт.

Во вторичной цепи ТТ циркулирует ток . Погрешность ТТ определяется наличием I’нам. Необходимая точность ТТ обеспечивается работой его в режиме, близком к короткому замыканию зажимов НК вторичной цепи, т.е. с небольшими значениями сопротивления нагрузки, вторичного напряжения u2, индукции Вм в сердечнике, а следовательно, и малыми значением тока намагничивания I’нам. При изменении в известных пределах сопротивления нагрузки вторичный тока I2 практически не изменяется, т.к. I’нам остается весьма малым по сравнению с не изменяющимся I’1. Поэтому при включении на один ТТ нескольких реле, их обмотки как правило соединяются последовательно.

3.6. Работа тт разомкнутой с вторичной обмоткой.

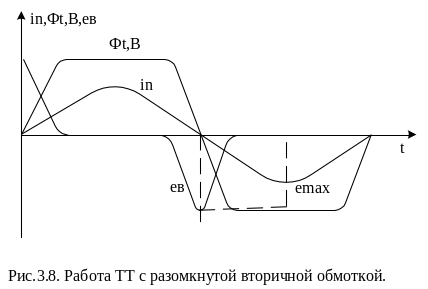

П ри размыкании вторичной обмотки весь первичный ток оказывается намагничивающим. Индукция резко возрастает, обуславливая сильный нагрев магнитопровода за счет повышенных потерь в стали. Индуцируемая в обмотке ЭДС определяется скоростью изменения потока во времени, имеющей наибольшие значения при прохождении трапециидального ( за счет насыщения магнитопровода) потока через его нулевые значения. В указанные моменты ЭДС может достигнуть весьма больших значений.

Мгновенное значение вторичной ЭДС :

Наибольшее значение e_в имеет в момент времени, когда произведение производных максимально. Поэтому работа ТТ с разомкнутой вторичной обмотки, как и правило, является недопустимой уже при номинальных первичных рабочих токах. Особенно опасным для изоляции и обслуживания является момент к.з., когда мгновенные значения индуцируемых ЭДС могут достигать многих киловольт. Необходимо отметить возможность появления опасных перенапряжений на зажимах вторичных обмоток ТТ при больших сопротивлениях нагрузки.

Работа с разомкнутой вторичной обмоткой допускается иногда в релейной защите только для небольших промежуточных насыщающихся ТТ, используемых для питания работающих на переменном токе вспомогательных реле, например реле времени с синхронным двигателями, и катушек отключения выключателя. Это оказывается возможным за счет соответствующего конструктивного выполнения насыщающихся трансформаторов и шунтирования их вторичных обмоток емкостями.

3.7. Погрешности тт.

Под погрешностями ТТ подразумевается отличие вектора вторичного тока I2 от вектора приведенного первичного тока I’1 по величине и углу. Это отличие обусловлено наличием тока намагничивания I’нам создающего магнитный поток Ф в сердечнике ТТ. Из схемы замещения (рис. 3.6) видно, что величина тока намагничивания I’нам, а следовательно, и погрешности ТТ зависят от соотношения сопротивлений ветви намагничивания (Z’нам) и цепи вторичного тока (Z2+Zн). Чем больше ток ответвляется в сопротивление Z’нам, тем больше погрешности ТТ.

Установлены следующие погрешности ТТ:

1. Токовая погрешность.

Она выражается в процентах и может быть определена по формуле:

2. Угловая погрешность.

Она представляет собой угол между вектором первичного тока I’1 и вторичного тока I2 (). Она выражается в градусах, минутах или сантирадианах и считается положительной, когда вектор I2 опережает вектор I’1. Угловая погрешность может быть определена через величины угла потерь  (угол между Ф в магнитопроводе и I*нам) и  (угол между U1 и I1) угла между векторами ЭДС Е2 и вторичного I2. Величина отрезка (рис.3.7) . Угол между I2 и I’нам равен (90⁰-(+)). Значение угловой погрешности равно:
