2.9 Расчёт токов короткого замыкания
Все электрические аппараты и токоведущие части электрических установок должны быть выбраны таким образом, чтобы исключить их разрушения при прохождении по ним наибольших возможных токов короткого замыкания, в связи с чем возникает необходимость расчета этих токов.
Необходимо, чтобы сечение питающей кабельной линии соответствовало возможных КЗ (т.е. не происходило его повреждения при КЗ). Величина сечения определяется в зависимости от тока в первичной цепи и от экономической плотности тока:
где Sэ – расчетное экономическое сечение;
Iн – номинальный ток на КТП;
jэ – экономическая плотность тока, принимает стандартное значение 1,4.
Значение Iн определяется по формуле:
Выбираем по справочной литературе (Л.4,стр.511, табл 5.2 ) стандартную величину сечения кабельной линии:
Sст=16 мм2.

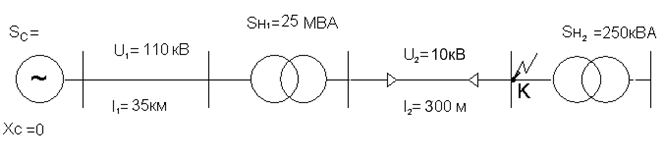

Cоставляем схему системы электроснабжения:
Рис. 2.8.1 Расчетная схема токов короткого замыкания
где Sс – номинальная мощность системы электроснабжения, в нашем случае равна бесконечности, МВА;
Хс – индуктивное сопротивление системы, равно нулю;
Sн2 и Sн1 – мощности трансформаторов на КТП.
Составляем схему замещения:
Рис. 2.8.2 Схема замещения
При составлении схемы замещения электрическую систему, трансформаторы и воздушные линии электропередач заменяем индуктивными сопротивлениями, а кабельные линии индуктивными и активными сопротивлениями.
Задаемся значениями базисной мощности Sб=100 МВА, а также Uср1=115 кВ, Uср2=10,5 кВ.
Находим сопротивления всех элементов системы, расчет ведем в относительных единицах:
Значение индуктивного сопротивления Х0 имеет стандартное значение для воздушных линий равное 0,4 Ом/км.
Для кабельных линий индуктивное сопротивление Х0 принимает стандартное значение 0,08 Ом/км.
Значение удельного сопротивления r0 зависит от сечения кабельной линии и определяется по справочной литературе (Л5, стр.511, табл. П2.1), в нашем случае r0=1,25 Ом/км.
Определяем полное сопротивление системы электроснабжения Z, по формуле:
Определяем величину базисного тока Iб по формуле:
Мощность короткого замыкания будет определятся:
Величина тока короткого замыкания будет равна:
Ударный ток найдем следующим образом, учитывая, что коэффициент ударный Ку равен 1,369:
Производим проверку сечения кабельной линии по ударному действию тока короткого замыкания по условию:
Sст≥ S
где sст – стандартное сечение кабеля, мм2;
s- расчетное значение сечения кабеля при воздействии тока к.з., мм2.
где С – термический коэффициент, зависит от материала из которого изготовлены жилы кабеля : для алюминия С=85;
Вк – тепловой импульс, возникающий в момент КЗ, определяется по формуле:
где tрз – время срабатывания релейной защиты, принимается равным 0,1.
Тогда расчетное сечение определится:
По условию проверки, запишем:
35>16
Sст=35 мм2
То есть выбранное сечение подходит по электротермической стойкости к току КЗ. Для питающей кабельной линии выберем кабель ААБ – 3x35 – 10.
