Специфікація Трансформатор ТА-1 ШЛ16Х25 Конденсатор C1 K50-3 Транзистор VT2 Діод VD1 Д7 Перемикач КМ-1 П2К

0007.468347.001 E3

Індивідуальне завдання до графічної роботи ВАРІАНТ 11

Литер

Масса

Масштаб

Изм.

Лист

№ докум.

Подпись

Дата

1x10

Разраб.

Кривий А.О

15.05

Провер.

Петрошенко О.М.

Т. контр.

Петрошенко О.М.

Лист 1

Листов 2

Н. контр.

Утв.

Специфікація Позначення Кількість R1 1 R2 1 C1 1 VT2 1 VD1 1

0007.468347.002 E3

Індивідуальне завдання до графічної роботи ВАРІАНТ 11

Литер

Масса

Масштаб

Изм.

Лист

№ докум.

Подпись

Дата

1x10

Разраб.

Кривий А.О

15.05

Провер.

Петрошенко О.М.

Т. контр.

Петрошенко О.М.

Лист 2

Листов 2

Н. контр.

Утв.

На електромонтажній практиці я займався розробкою схеми « Переговорного пристрою», яку я знайшов у журналі «Радио» №96 1982 року. Отже мої дії:

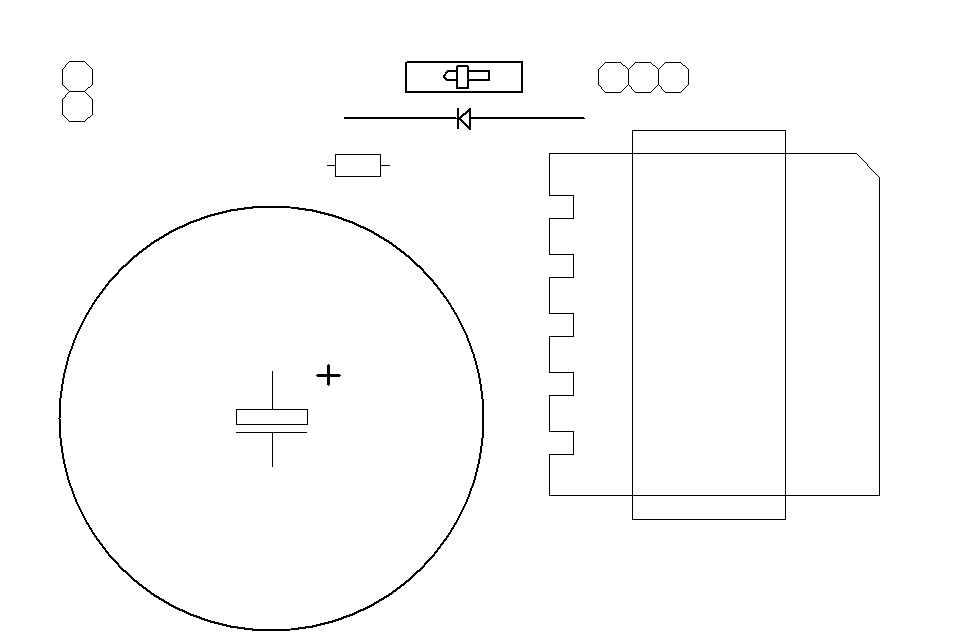

1. Відобразив дану схему в програмі "Sprint-Layout 5.0", яка зображена на малюнку 1.

2. Переніс її на плату. Для цього я роздрукував макет своєї схеми

на лазерному принтері на «Самоклейку», яка здатна перебити зображення

після нагрівання праскою.

3. Тепер траба витравити. Для травлення плат ми використали

хлорне залізо. Отже я отримав ідеально витравлені дорожки.

4. Потім потрібно зчистити залишки тонера.

5. Після цього я зайнявся залужуванням схеми.

6. Вже на залуженій схемі я посвердлив дирки.

7. Потім я припаяв підібрані по журналу деталі транзистор K50-3, діод VD1 Д7, конденсатор C1 K50-3,трансформатор TA-1 ШЛ16X25, перемикач П2К.

8.На цьому мій пристрій був готовий.

9.Також на практиці ми займалися вивченням будови трансформатора, конденсатора,транзистора, розробленням та вимірюванням дільник, напруги,ВАХ діода Д7,ВАХ стабілітрона Д814. Всі визначення та розрахунки відображені в подальшій послідовності звіту.

Теоретичні відомості

Транзистор

Транзи́стор — напівпровідниковий елемент електронної техніки, який дозволяє керувати струмом, що протікає через нього, за допомогою прикладеної до додаткового електрода напруги.

За будовою та принципом дії транзистори поділяють на два великі класи: біполярні транзистори й польові транзистори. До кожного з цих класів входять численні типи транзисторів, що відрізняються за будовою і характеристиками.

Окрім поділу на біполярні та польові транзистори, існує багато різних типів, специфічних за своєю будовою.

Біполярні транзистори розрізняються за полярністю: вони бувають p-n-p та n-p-n типу. Середня літера в цих позначеннях відповідає типу провідності матеріалу бази.

PNP NPN

N - канальний P – канальний

Конденсатор

Конденсáтор - система з двох чи більше електродів (обкладок), які розділені діелектриком, товщина якого менша у порівнянні з розміром обкладок. Така система має взаємну електричну ємність і здатна зберігати електричний заряд.

Прикладання електричної напруги до обкладок конденсатора спричиняє накопичення на них електричного заряду. Після відключення від джерела напруги, заряд утримується на обкладках силами електростатики. Якщо конденсатор у цілісний елемент не є наелектризованим то заряд, що накопичений на обох обкладках є однаковим за величиною і протилежний за знаком. Здатність конденсатора накопичувати заряд характеризує його електрична ємність:

де: C — ємність конденсатора у фарадах;

Q — електричний заряд, що накопичений на одній з обкладок в кулонах;

U — електрична напруга між обкладками у вольтах.

- конденсатор сталоъ эмності

- Поляризований конденсатор

Поляризований електролітичний конденсатор

Трансформа́тор

Трансформа́тор — пристрій, що використовується для перетворення електричної енергії одного рівня напруги в електричну енергію іншого рівня напруги.

Трансформатор - електричний апарат, що має дві або більше індуктивно зв'язані обмотки і призначений для перетворення за допомогою електромагнітної індукції однієї або кількох систем змінного струму в одну або декілька інших систем змінного струму без зміни частоти систем (системи) змінного струму (ГОСТ Р52002-2003).

Трансформатори широко застосовуються в лініях електропередач, в розподільних та побутових пристроях

.

Задача№1

Р озрахувати Uвих=?,

якщо R1=100Kom,

R2=8Kom,

R3=50Kom,

Uвх=50V

Мал.3

Розвязання:

R=R1=R2=R3=100000om+8000om+50000om=158000om

I=U/R=50/158000=0,00032A

Uвих=0,00031*8000=2,48 В

Ur1=0,00031*100000=31В

Ur2=0,00031*50000=15,5В

Перевірка

Uвх= Uвих+Ur1+Ur2=2,48+31+15,5=49,48В

Дана задача показує яким чином три послідовно з`єднані резистори можуть змінити напругу на виході. Цей пристрій називається дільник напруги.

Дільник напргуги - являє собою два, або більше послідовно включених резистора і, підключених до джерела напруги. Оскільки резистори з'єднані послідовно, то струм через них буде однаковий згідно з Першим законом Кірхгофа. Падіння напруги (зменшення потенціалу при переміщенні заряду від однієї точки ланцюга до іншої її точки) на кожному резисторі згідно закону Ома буде пропорційно опору (струм, як було встановлено раніше, однаковий).

ВАХ стабілітрона - Д 814

U [V]	I [A]
0	0
12.85	0
12.97	5
13.02	8
13.15	15
13.20	19
13.36	25.1

В имірювання ВАХ Діода Д7

Uд	Iд
0	0
0.2	0.2
0.242	0.5
0.286	1
0.4	5
0.43	7.2
0.46	10
0.5	14.5
0.54	20.7
0.6	32.7
