3.3. Універсальний малошумлячий блок
Універсальний МШБ може приймати і обробляти вертикально (V) і горизонтально (Н) поляризовані сигнали в межах С-діапазону і Кu-діапазону, званих відповідно нижнім діапазоном і верхнім діапазоном. Н- і V-поляризовані сигнали приймаються двома окремими Н- і V- зондами, розташованими під кутом 90° один до одного (рис. 3.7).
Рис. 3.7. Універсальний МШБ. А — змішувач; Б — гетеродин 9,75 або 10,6 Мгц; В— перемикач діапазонів нуль/22 кГц.
Перемикання між цими двома сигналами здійснюється по лінії живлення 13/18 В. Напруга живлення МШБ підводиться по коаксіальному кабелю від супутникового приймача: низька напруга (близько 13 В) вибирає вертикально поляризований| сигнал, а висока напруга (близько 18 В) — горизонтально поляризований сигнал. Вибір діапазону проводиться|виробляє| тональним комутуючим| сигналом 22 кГц| (амплітуда близько 600 мВ|). Тональний сигнал поступає| по коаксіальному кабелю від супутникового приймача. Відсутність тону|, нульовий сигнал, перемикає|переключає| МШБ на нижній| С- діапазон і встановлює| гетеродин на частоту 9,75 ГГц; тональний сигнал 22 кГц| перемикає|переключає| МШБ на верхній Кu-діапазон| і встановлює гетеродин на 10,6 ГГц. Існують універсальні МШБ з|із| подвійним виходом: один для нижнього діапазону, другий| для верхнього. З|із| двома виходами можуть працювати два приймачі. Попередньо описаний універсальний МШБ дозволяє приймати сигнали від одного супутника у верхньому і нижньому діапазонах з вертикальною і горизонтальною поляризаціями. Перш за все, сигнал повинен виходити від одного супутникового ретранслятора.
Прийом від двох різних ретрансляторів включає застосування антенної системи з двигуном. Така система необхідна у тому випадку, коли супутники розташовані на значному віддаленні один від одного. Проте якщо супутники знаходяться близько один від одного (як у випадку супутників Hot Birdі Astra організації Eutelsat (European telecommunications satellite organization) –європейська організація супутників зв'язку), можна використовувати двофокусні антени з двома МШБ. Додатковий МШБ вимагає окремого живлення від приймача і повинен забезпечувати передачу сигналів в приймач. Якщо приймачмає два входи МШБ, то для прийому сигналів від одного з супутників використовується проста програмна комутація двох входів. При відсутності двох входів перемикання слід проводити безпосередньо на приймальній антені. Таке перемикання забезпечує система DiSEqC (digital satellite equipment control) — система цифрового управління супутниковим устаткування.
Розроблена організацією Eutelsat система DiSEqC є |з'являється|вдосконаленим | варіантом засобу|кошту| перемикання універсальних МШБ. Для передачі модульованій цифровій інформації використовується комутуюча| частота 22 кГц|. Кодована інформація у вигляді нулів|нуль-індикаторів| і одиниць посилається по існуючому коаксіальному зниженню антени в блоки МШБ (рис. 3.8). Існують три рівні роботи системи DiSEqC:проста DiSEqC, версія 1.0 і версія 2.0. Проста версія використовується для комутації два універсальних МШБ. Одна довга пачка тонального сигналу 22 кГц тривалістю 12,5 мс вибирає один МШБ і таким чином один супутник; серія з дев'яти бітів вибирає інший МШБ, тобто інший супутник. Версії DiSEqC 1.0 і 2.0 є повністю цифровими; інформація щодо поляризації, перемикання діапазонів і вибору МШБ передається в 4-байтовому пакеті даних (рис. 3.9). За допомогою цього засобу можна забезпечити управління чотирма МШБ. На відміну від версії 1.0, яка є однонаправленою, версія 2.0 володіє двонапрямленістю, що забезпечує передачу повідомлення від МШБ до приймача.

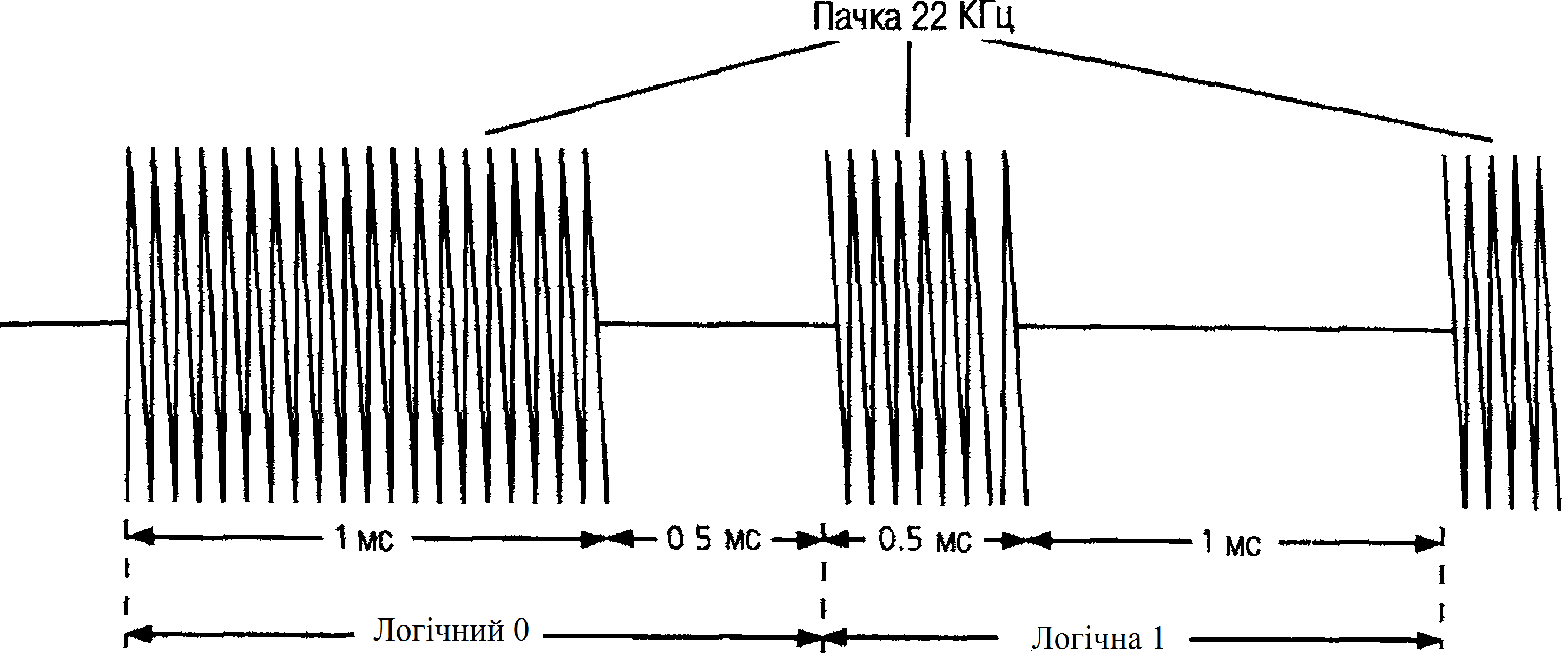

Рис. 3.8. Комутуюча частота 22 кГц для МШБ
Рис. 3.9. 4-байтовий пакет даних МШБ
Весь діапазон частотно-модульованої першої ПЧ від МШБ поступає|надходить| в селекторний вузол супутникового приймача через високочастотний байо|нетний| з'єднувач. Основне призначення селектора — це вибір каналу, що знижує перетворення вибраної несучої до проміжної частоти| 479,5 МГц, а потім посилення, фільтрацію і демодуляцію сигналів, отриманих|одержувати| від МШБ. У сучасних супутникових приймачах використовується| синтезуюче налаштування|синтезує| (рис. 3.10). Сигнали, що приходять від МШБ, перед змішуванням з|із| частотою гетеродина перш за все|передусім| підсилюються|підсилюються| високочастотним| підсилювачем. Частота гетеродина контролюється системою ФАПЧ. Вибір каналу здійснюється під управлінням основного мікроконтролера| по шині І2С. Мікроконтролер|мікроконтроллер| вводить|запроваджує| в програмований лічильник «значення» каналу, програмований лічильник встановлює частоту| для фазового детектора, а фазовий детектор порівнює її з|із| частотою еталонного кварцового генератора. Постійна напруга|напруження| на виході фазового |детектора фільтрується для видалення|віддалення| високочастотної пульсації і потім|і тоді| використовується для управління гетеродином відповідно до «значення|» каналу в програмованому лічильнику.
Рис.3.10. Налаштування, що синтезується
Проміжна частота 479,5 МГц, що виробляється змішувачем|змішувач-відстійником|, передається через фільтр на ПАВ з|із| номінальною смугою 27 МГц і використовується для запуску частотного демодулятора|. Широкосмуговий відеосигнал від демодулятора поступає|надходить| в тракт відеообробки, а частотно-модульована несуча звукова — в тракт обробки звуку.
Розділ 4.
4.1. Розрахунок енергетичних характеристик установок СТБ
Ослаблення|ослабіння| сигналу на лінії радіозвязку| супутник — ЗС умовно можна розділити на дві складові: ослаблення|ослабіння| у вільному просторі|простір-час|; ослаблення|ослабіння| за рахунок проходження радіохвиль в тропосфері.
Втрати сигналу при розповсюдженні|поширенні| в вільному| просторі|простір-час| залежать від довжини хвилі і протяжності радіолінії і можуть бути розраховані| при ізотропних (ненапрямлених) антенах| по формулі
Асв==(4πL/λ)2 (4.1)
де L — довжина шляху|колії| радіосигналу від супутника до антени ЗС;λ — довжина хвилі.
Співвідношення (4.1) можна виразити в децибелах: асв=10 lg Асв=22+20 lg (L/λ), при цьому L і λ треба обов'язково брати в однакових одиницях (кілометрах, метрах, сантиметрах).
Потужність сигналу, дБВт, на вході приймача ЗС Рпр з урахуванням антен
Рпр=10 lg Рn + gn + gnр — bn—bпр—асв
де Рп — потужність передавача, Вт; bп і bпр — загасання сигналу у фідерах передавача супутника і приймача ЗС, дБ; gnі gпр — коефіцієнти посилення антен супутника і приймача ЗС відповідно.
Максимальним відстань між супутником і ЗС (Lmах) для геостацiонарної орбіти буде при куті місця β=0 і складе близько 42 тис. км:
Lmax= , (4.2)
де Rз — середній радіус Землі|грунту| 6400 км.; Н — висота| супутника над екватором (Н≈36 тис. км.).
Зазвичай технічні параметри супутників для розрахунків не використовуються, а в довідковій літературі публікуються дані про еквівалентну ізотропно випромінювану потужність (ЕІВМ): ЕІВМ = , Вт, або 10 lg , дБВт (де — потужність, що підводиться до антени супутника з посиленням ).
Коефіцієнт пісилення у напрямі головного|променя діаграми спрямованості (ДС) антени при відомому діаметрі основного зеркала| (рефлектора) антени
G =Kвп
де S — геометрична площа|майдан| розкриття| антени| (апертура); Квп— коефіцієнт використовування| поверхні антени (для розрахунків приймають Квп|куп| = 0,5...0,7).
Прийнято вважати|лічити|, що мінімальне значення кута|рогу| місця|місце-милі| ЗС в межах всієї зони обслуговування| супутника при прийомі на частотах 4 ГГц має бути 5...7°, а при використанні частот вище 10 ГГц — не. менш 10°|.
При відомих координатах ЗС по рис. 4.1 можна приблизно визначити кут |ріг|підняття| антени при орієнтуванні її на відповідний| супутник.

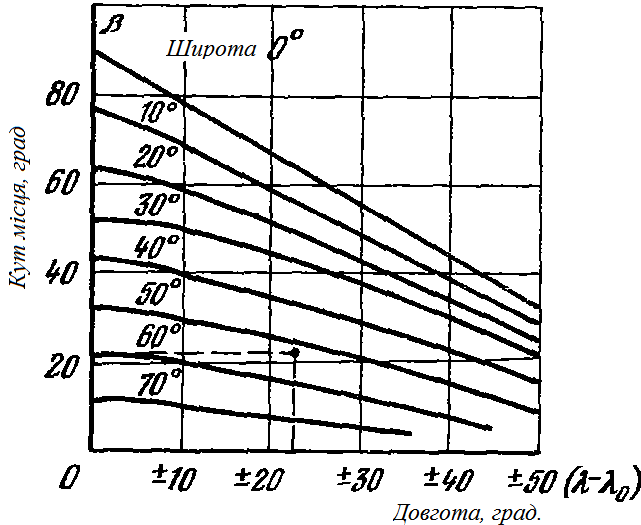

Рис 4.1. Кут підняття антени при орієнтуванні її на відповідний супутник
Для геостаціонарного| супутника зміна b від мінімального (близько 36 тис. км.) до максимального| (близько 42 тис. км.) збільшує затухання| всього на| 1,3 дБ|. У зв'язку з цим похилу дальність можна вважати за постійну і рівну 40 тис. км.
Друга складовавтрат сигналу в тропосфері є випадковою, оскільки залежить не тільки від довжини шляху в цьому середовищі і кута місця, але і від поглинання сигналу в осіданнях. Чим вище частота зв'язку, тим більше втрати в осіданнях при заданій їх інтенсивності, яка, у свою чергу, є випадковою. Строго кажучи, втрати сигналу мають місце у всій атмосфері (у тому числі і в іоносфері), проте рівень цих втрат в іоносфері суттєво нижчий і можна їх не враховувати при орієнтовних розрахунках.
В тропосфері основні втрати викликаються киснем О2, водяними парами Н20 і осіданнями у вигляді дощу, снігу, ожеледі.
Еквівалентна товщина атмосфери оцінюється для кисню hO2 ≈5,3 км, для водяної париhH2O = 2,1км.
Довжина шляху|колії| сигналу в атмосфері залежить від еквівалентної товщини І, що впливає на поглинання|, і кута|рогу| місця|місце-милі| β:
в кисні
ІО2=(hO2-h2) cosec β
в водяних парах
IH2O=(hH2O-h2)cosec β
де h2 — висота ЗС над рівнем морить
На рис. 4.2 приведена залежність поглинання| радіохвилі в спокійній атмосфері (без дощу) від частоти сигналу при різних кутах| місця|місце-милі|β.
Втрати такого роду присутні завжди. На частотах 11... 12 ГГц при мінімальних| кутах|рогах| вони| складають близько 0,7 дБ|, проте|однак| на частоті 20 ГГц перевищують 3 дБ|, що приводить|призводить| до помітного ослаблення|ослабіння| сигналу.
Загасання|затухання| в гідрометеорах залежить від інтенсивності| дощів, розмірів зони| їх випадання і розподілу інтенсивності по зоні. Найбільше ослаблення|ослабіння| викликається|спричиняє| дощами, мокрим снігом, менше — градом, сухим снігом.
Рис 4.2. Залежність поглинання радіохвилі від частоти сигналу.
Усереднені і рекомендовані Міжнародним консультативним комітетом по радіо (МККР) значення коефіцієнта поглинання в дощі пекло при різній інтенсивності мм/год, приведені на рис. 4.3.
Рис.4.3. Значення коефіцієнта поглинання при різній інтенсивності.
Довжина шляху сигналу в дощі Ід= (hд—h3)×соsес β, де Ід — усереднена еквівалентна товщина дощової зони, яку можна прийняти рівною 2 км. Загальне поглинання в дощіLд=1д , дБ.
Умовна карта районування території країн СНД по інтенсивності дощів приведена на рис. 4.4, на мал. 4.5 і 4.6 дані статистичні розподіли середньохвилинних| значень інтенсивності| дощів в різних кліматичних районах: Середня Азія і Казахстан (рис. 4,5, а), Сибір і Далекий Схід (рис. 4.5, б), Европейськая територія країн СНД (рис. 4.6, а) і Кавказ (рис. 4.6, б).
Рис 4.4. Умовна карта районування території країн СНД по інтенсивності дощів
Рис. 4.5. Рис. 4.6.
Поглинання в тумані, як правило, на порядок| менше і при орієнтовних розрахунках може| не враховуватися. Мокрий сніг у вигляді крупних пластівців, випадаючих на антену, може викликати|спричиняти| поглинання в чотири — шість разів більше, ніж при дощі, проте|однак| вірогідність|ймовірність| такого явища невелика.
Для колективних станцій, що мають діаметр антени 2,5...3 м, вживаних для СТБ, слід враховувати явище атмосферної рефракції, що полягає у викривленні траєкторії радіопроменя при проходженні його через тропосферу і іоносферу. На частотах 11...12 ГГц рефракція в тропосфері стає сумірною з шириною головної пелюстки діаграми спрямованості (ДС) антени на рівні половинної потужності (Δφ0,5) і може досягати при кутах місця 10° 5...6 хв.
Відповідно до наближеної формули для DA=2,5 м Δφ0,5= 70λ/D> град, Δφ0,5 = 0,07 град=4,2 хв.
При цьому визначальне значення має рефракція| в тропосфері.
При настроюванні антен на відповідні супутники слід мати на увазі можливі втрати через неузгодженості поляризацій антен. Нагадаємо, що сигнали, що випромінюються з супутників, можуть мати кругову поляризацію (правого і лівого обертання) і лінійну. При прийомі сигналів| з|із| круговою поляризацією на антену з|із|лінійною| поляризацією ці втрати допоможуть досягати 2...2,5 дБ|, тоді як при узгодженні поляризацій антен втрати, як правило, не|перевищують| 0,2...0,3 дБ|. Для передачі сигналів СТБ на частотах більше 10 ГГц в даний час|нині| найчастіше застосовують лінійну поляризацію — горизонтальну або вертикальну.
4.2. Опис конструкції і принципових схем елементів приймаючої установки СТБ
Устаткування|обладнання| індивідуальної приймаючої| установки представлене|уявляти| на рис. 4.7.
Рис. 4.7. Індивідуальна приймаюча установка.
У його склад входять: рефлектор 1; конструкція для кріплення опромінювача 2; опромінювач 3; поворотна| конструкція для підвіски 4; опорна конструкція| 5; приводний механізм для дистанційного| управління положенням|становищем| рефлектора 6; перемикаючий механічний поляризатор 7; малошумливий конвертор 8; позиціонер| 9; супутниковий| приймач 10; телевізор 11; зєднувальний| високочастотний кабель 12; кабель для подачі управляючих| сигналів на привід поляризатора| 13; кабель подачі сигналів управління приводом| антени 14; кабель 15, з’єднувальний |з'єднувати|позиціонер| з|із| датчиком кута|рогу| повороту антени; привід| поляризатора 16.
Антена є|з'являється| найбільш складним елементом| приймальної|усиновленої| установки СТБ і від якості виготовлення| залежать її технічні характеристики| — коефіцієнт посилення, рівень бічних|бокових| пелюсток, що визначають якість приймаючого| сигналу. Мабуть|очевидно|, не у кожного радіолюбителя| є умови і можливості |спроможності|якісно виконати роботу по виготовленню рефлектора|, контррефлектора і інших елементів конструкції| антени і опорно-поворотних| пристроїв|устроїв|. Деякі рекомендації по їх виконанню в радіолюбительських умовах приведені в журналах| «Радіо», 1990 р. № 11, 12 і 1991 р. № 1.
Залежно від географічного розташування| індивідуальної приймальної|усиновленої| установки діаметр рефлектора антени може бути 0,6...1,2 м. Потрібну позицію променя антени, відповідну положенню|становищу| супутника на ГО, можна вибрати за допомогою позиціонера| — спеціального пристрою|, що знаходиться|перебуває| в приміщенні|помешканні| і запам’ятовуючого| до 30 позицій супутників. Для точного настроювання| антени по максимуму сигналу існують| механічні пристосування типу |типа|тальрепів|, що дозволяють повертати рефлектор по азимутних і кутових| осях. Величину кутів|рогів| місця|місце-милі| і азимута необхідно заздалегідь |наперед|вичислити| для місця |місце-милі|розташування приймаючої установки|.
Найбільше розповсюдження|поширення| мають одно-|дзеркальні осесиметричні антени, які дозволяють| отримати|одержувати| достатньо|досить| низький рівень бічних|бокових| пелюсток діаграми спрямованості, добре|добре| узгодження з|із| фідером і шумову температуру| не вище 80 К при кутах|рогах| місця|місце-милі| більш 10°|. При діаметрі більше 1,5 м|м-коду| у|біля| осесиметричних антен рефлектор виконується розбірним.
Перехід від прийому сигналів з|із| вертикальною поляризацією до горизонтальної проводиться|виробляє| поляризаторами механічного або магнітного типу|типа|.
В даний час |нині|більш широко застосовуються механічні поляризатори, в яких| вибір поляризації досягається поворотом електричного вібратора, розташованого|схильного| в відрізці| хвилеводу. При дистанційному керуванні це реалізується за допомогою крокового двигуна, редуктора і датчика кута|рогу| повороту.
У магнітних поляризаторах поворот площини| поляризації досягається за рахунок зміни струму|току| в котушці|катушці|, намотаній навколо|навкруг| феритового стрижня|стержня|. При розповсюдженні|поширенні| хвилі вдовж |вздовж|намагніченого| фериту напрям|направлення| її поляризації| змінюється на кут|ріг|, залежний від довжини стержня|стержня| і струму|току| в котушці|катушці|.
При ретельному налаштуванні обидва типи поляризаторів| дозволяють отримати|одержувати| розв'язку 25... 28 дБ|, загасання|затухання|, що вноситься поляризаторами, не перевищує 0,2...0,4 дБ| в смузі частот 10,7... 12,7 ГГц. Очевидні переваги магнітного поляризатора в надійності через відсутність двигуна| і інших елементів управління, проте|однак| вони поки в 4...5 разів дорожчі.Ведуться роботи із створення поляризаторів, що забезпечують прийом сигналів з|із| лінійною і круговою поляризацією.
Малошумливий конвертор розміщується в зовнішньому блоці приймальної|усиновленої| установки і включає| МШП, змішувач|змішувач-відстійник|, гетеродин і ППЧ сигналів першої проміжної частоти.
Основною функцією МШП є|з'являється| зменшення впливу шумів внутрішнього блоку і компенсація втрат в сполучному кабелі. Залежно від якості виготовлення кабелю РК-75-4-113 погонне загасання|затухання| на робочих частотах може бути від 0,1 до 0,3 дБ/м. Це означає|значить|, що при максимальній довжині кабелю 40 м|м-кодів| втрати в ньому можуть бути від 4 до 12 дБ|. МШП містить|утримує| 3...4 каскади і забезпечує сумарний коефіцієнт| підсилення близько 25...30 дБ|.
Найбільш широко поширеною є|з'являється| схема МШП, виконана на арсенід-галієвих| польових транзисторах типу|типа| АП324 або АП326. Схема одного каскаду на такому транзисторі зображена|змальовувати| на рис. 4.8.
Рис.4.8. Схема одного каскаду на транзисторі типу АП324 або АП326.
Збільшення числа каскадів в МШП більше чотирьох може ускладнити його налаштування через велику імовірність виникнення|ймовірності|виникненняви |самозбудження| в підсилювачі. Кращі зразки|взірці| арсенід-галієвих| польових транзисторів можуть забезпечити коефіцієнт підсилення| на частоті 12 ГГц не| більше 10 дБ| і коефіцієнт| шуму близько 2,5 дБ|. Подальше|дальше| покращення| параметрів МШП на їх основі практично неможливо.
Деякі закордонні фірми|фірма-виготовлювачі| освоїли для НВЧ діапазону випуск принципово нових підсилювальних елементів — так званих польових| транзисторів з|із| високою рухливістю електронів (ТВПЕ—НЕМТ). У таких транзисто|рах| на частотах 11... 12 ГГц в підсилювачах можна отримати|одержувати| коефіцієнт шуму, що не перевищує 1 дБ|.
Активні елементи можуть застосовуватися у вигляді окремих кристалів (чіпів) і в корпусному виконанні|. У останньому варіанті суттєво спрощується технологія виготовлення, відсутня необхідність в герметизації, тому в радіолюбительських| умовах такі конструкції МШП мають| ширше застосування|вживання|.
Змішувач|змішувач-відстійник| може бути виконаний на напівпровідникових| діодах або на арсенід-галієвих| транзисторах. У випадку|в разі| застосування|вживання| діодів змішувач| збирають по балансній схемі, яка дозволяє знижувати власні шуми змішувача|змішувач-відстійника|, проте|однак| при цьому необхідно ретельно підбирати| діоди по параметрах.
Рис.4.9. Схема змішувача|змішувач-відстійника|, виконана на| арсенід-галієвому| польовому транзисторі| по схемі із|із| загальним|спільним| витоком
На рис. 4.9 приведена схема змішувача|змішувач-відстійника|, виконана на| арсенід-галієвому| польовому транзисторі| по схемі із|із| загальним|спільним| витоком|джерелом|. Вхідний сигнал і сигнал гетеродина| подаються на затвор транзистора СFY-19, а сигнал проміжної частоти знімається із стоку. У ланцюзі|цепі| затвору встановлений|установлений| шлейф завдовжки для придушення сигналів комбінаційних частот. У ланцюзі|цепі| стоку є|наявний| шлейф довжиною , блокуючий вхідний| сигнал і сигнал гетеродина на вході наступного| каскаду. На проміжних частотах шлейф діє як конденсатор, утворюючи разом з фільтром нижніх частот погоджуючий ланцюг|цеп| для зниження вихідного імпедансу змішувача|змішувач-відстійника|.
Гетеродин виконаний на польовому транзисторі типу|типа| FY-19, охопленому зовнішнім ланцюгом|цепом| зворотного| зв'язку від стоку до затвора. Резонансний контур|, налаштований на частоту гетеродина, утворений| шлейфом в ланцюзі|цепі| затвора завдовжки і власними реактивними елементами транзистора. Шлейфи в ланцюзі|цепі| стоку забезпечують постійний імпеданс в широкому діапазоні частот і таким чином запобігають виникненню| паразитних коливань побічних частот. Напруга|напруження| електроживлення підводиться через дросель і блокується конденсатором.
Попередній каскад підсилювача першою ПЧ (ПППЧ) виконаний на біполярному транзисторі BFQ69 і змонтований на платі змішувача. Напруга електроживлення подається на змішувач і ПППЧ через дроселі L2 i L3.
Схема підсилювача першою ПЧ (рис. 4.10) реалізована| на трьох каскадах з використанням біполярних кремнієвих транзисторів. Погоджуючі ланцюги|цепи| між каскадами, утворені ін|дуктивностями| L4—L6 і власними реактив|ностями| транзисторів, мають ємкісний|місткість| імпеданс| невеликої величини і забезпечують потрібну| амплітудно-частотну характеристику ППЧ з|із| посиленням близько 25 дБ| в центрі смуги з|із| завалом на 5 дБ| на межах|кордонах| смуги.
Напруга|напруження| електроживлення +12 В подається до ППЧ по центральній жилі коаксіального кабелю внутрішнього блоку через дросель L7 і прохідний конденсатор. Напруга|напруження| +5 у для каскадів, що працюють на арсенід-галієвих| польових| транзисторах, забезпечує стабілізатор напруги|напруження|, вхід і вихід якого блокуються конденсаторами великої ємкості|місткості| (1 мкФ|).
Рис. 4.10. Схема підсилювача першою ПЧ.
Стабілізатор напруги|напруження| разом з прохідними| конденсаторами вмонтовується|монтує| на непротрав|леній| друкарській|друкованій| платі, яка є|з'являється| для нього радіатором, що також охолоджує. Для виключення|винятку| дрейфу напруги|напруження| +5 В і виникаючої| при цьому зміни частоти гетеродина стабілізатор має бути розрахований на струм|тік| не менше 1 А.
