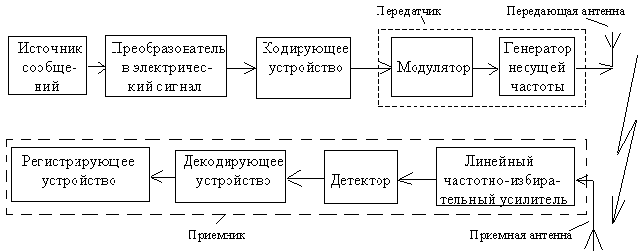

Основные радиотехнические процессы
Преобразование исходного сообщения в электрический сигнал.
Генерация высокочастотных колебаний.
Управление колебаниями (модуляция).
Усиление слабых сигналов в приемнике.
Выделение сообщения из высокочастотного колебания (детектирование и декодирование).
Радиотехнические цепи и методы
их анализа
Классификация цепей
Радиотехнические цепи и элементы, используемые для осуществления перечисленных преобразований сигналов и колебаний, можно разбить на следующие основные классы:
линейные цепи с постоянными параметрами;
линейные цепи с переменными параметрами;
нелинейные цепи.
Линейные цепи с постоянными параметрами
Можно исходить из следующих определений:
Цепь является линейной, если входящие в нее элементы не зависят от внешней силы (напряжения, тока), действующей на цепь.
Линейная цепь подчиняется принципу суперпозиции (наложения).
,
где L — оператор, характеризующий воздействие цепи на входной сигнал.
При действии на линейную цепь нескольких внешних сил поведение цепи (ток, напряжение) можно определить путем наложения (суперпозиции) решений, найденных для каждой из сил в отдельности.
Иначе: в линейной цепи сумма эффектов от отдельных воздействий совпадает с эффектом от суммы воздействий.
При любом сколь угодно сложном воздействии в линейной цепи с постоянными параметрами не возникает колебаний новых частот.
Линейные цепи с переменными параметрами
Имеются в виду цепи, один или несколько параметров которых изменяются во времени (но не зависят от входного сигнала). Подобные цепи часто называются линейными параметрическими.
Свойства 1 и 2 из предыдущего пункта справедливы и для этих цепей. Однако даже простейшее гармоническое воздействие создает в линейной цепи с переменными параметрами сложное колебание, имеющее спектр частот.
Нелинейные цепи
Радиотехническая цепь является нелинейной, если в ее состав входят один или несколько элементов, параметры которых зависят от уровня входного сигнала. Простейший нелинейный элемент — диод.
Основные свойства нелинейных цепей:
К нелинейным цепям (и элементам) принцип суперпозиции неприменим.
Важным свойством нелинейной цепи является преобразование спектра сигнала.
Классификация сигналов
С информационной точки зрения сигналы можно разделить на детерминированные и случайные.
Детерминированным называют любой сигнал, мгновенное значение которого в любой момент времени можно предсказать с вероятностью единица.
К случайным относят сигналы, мгновенные значения которых заранее неизвестны и могут быть предсказаны лишь с некоторой вероятностью, меньшей единицы.
Наряду с полезными случайными сигналами в теории и практике приходится иметь дело со случайными помехами — шумами. Полезные случайные сигналы, а также помехи часто объединяют термином случайные колебания или случайные процессы.
Сигналы в канале радиосвязи часто подразделяют на управляющие сигналы и на радиосигналы; под первыми понимают модулирующие, а под вторыми — модулированные колебания.
Применяемые в современной радиоэлектронике сигналы можно разделить на следующие классы:
произвольные по величине и непрерывные по времени (аналоговые);
произвольные по величине и дискретные по времени (дискретные);
квантованные по величине и непрерывные по времени (квантованные);
квантованные по величине и дискретные по времени (цифровые).
Характеристики детерминированных
сигналов
Энергетические характеристики
Основными энергетическими характеристиками вещественного сигнала s(t) являются его мощность и энергия.
Мгновенная мощность определяется как квадрат мгновенного значения s(t):
.
Энергия сигнала на интервале t2, t1 определяется как интеграл от мгновенной мощности:
.
Отношение
имеет смысл средней на интервале t2, t1 мощности сигнала.
Представление произвольного сигнала
в виде суммы элементарных колебаний
Для теории сигналов и их обработки важное значение имеет разложение заданной функции f(x) по различным ортогональным системам функций jn(x). Любой сигнал может быть представлен в виде обобщенного ряда Фурье:
,
где Сi — весовые коэффициенты,
ji — ортогональные функции разложения (базисные функции).
Для базисный функций должно выполняться условие:
если сигнал определен на интервале от t1 до t2, то
— норма базисной функции.
Если функция не ортонормированная, то ее можно таким образом привести. С увеличением n уменьшается Cn.
Предположим, что задано множество базисных функций {jn}. При задании множества базисных функций и при фиксированном количестве слагаемых в обобщенном ряде Фурье, ряд Фурье дает аппроксимацию исходной функции, имеющую минимальную среднеквадратичную ошибку в определении исходной функции. Обобщенный ряд Фурье дает
Такой ряд дает минимум в среднем ошибки (погрешности).
Имеется 2 задачи разложения сигнала на простейшие функции:
Точное разложение на простейшие ортогональные функции (аналитическая модель сигнала, анализ поведения сигнала).
Эта задача реализуется на тригонометрических базисных функциях, так как они имеют простейшую форму и являются единственными функциями, сохраняющими свою форму при прохождении через линейные цепи; при использовании этих функций можно применять символический метод ( ).
Аппроксимация сигналов процессов и характеристик, когда требуется свести к минимуму число членов обобщенного ряда. К ним относятся: полиномы Чебышева, Эрмита, Лежандра.
